Şalt donanımı her modern elektrik güç sisteminin omurgasıdır. Bir enerji santralinin jeneratör terminallerinden ticari bir binadaki son dağıtım paneline kadar şalt donanımı, gücün güvenli ve güvenilir bir şekilde akmasını sağlayan anahtarlama, koruma, izolasyon ve izleme gibi temel işlevleri yerine getirir. Bu olmadan, elektrik şebekelerinin kontrollü çalışması veya güvenli arıza yönetimi mümkün olmazdı.
Küresel elektrik talebi arttıkça, güç ağları daha karmaşık hale geldikçe ve yenilenebilir enerji kaynaklarının entegrasyonu hızlandıkça şalt donanımına yönelik gereksinimler de hızla gelişiyor. Daha yüksek kısa devre dayanım değerleri, daha akıllı koruma koordinasyonu, dijital izleme entegrasyonu ve daha katı çevresel performans standartları, dünya çapında kamu hizmetleri kuruluşları, endüstriyel operatörler ve altyapı geliştiricileri tarafından talep edilen spesifikasyonları yeniden şekillendiriyor.
Bu teknik inceleme, alçak gerilim dağıtım şalt sisteminden orta gerilim halka ana ünitelerine ve yüksek gerilim metal mahfazalı şalt donanımına kadar voltaj sınıflarındaki şalt teknolojisinin kapsamlı bir incelemesini sağlar. Her ürün kategorisinin altında yatan mühendislik ilkelerini, spesifikasyonu belirleyen temel performans parametrelerini ve standartları, birincil uygulama alanlarını ve teknoloji seçimi kararlarına rehberlik edecek yapılandırılmış bir satın alma metodolojisini kapsar.
Lugao Güç Co, Ltd, OEM kapasitesi, güçlü özel mühendislik desteği ve kapsamlı küresel ihracat deneyimi ile IEC, ANSI ve IEEE standartlarına göre sertifikalı ürünler sunan, tüm şalt voltajı aralığının önde gelen Çin merkezli üreticisidir. Bu belge aynı zamanda Lugao Power'ın ürün portföyünü, üretim yeteneklerini ve küresel şalt tesisleri için güvenilir bir tedarik ortağı olarak rekabetçi konumunu da sunmaktadır.
Küresel kurulu elektrik üretim kapasitesi 2024 yılında 9.000 GW'ı aştı ve yıllık yaklaşık %3 oranında büyümeye devam ediyor. Bu kapasitenin her watt'ı (kömür, gaz, nükleer, hidroelektrik, güneş enerjisi veya rüzgar tarafından üretilsin) jeneratörden tüketiciye olan yolculuğunda şalt sistemlerinden birçok kez geçmek zorundadır. Bu şalt donanımı altyapısının güvenilir ve emniyetli çalışması yalnızca bir mühendislik meselesi değildir; modern toplumun işleyişinin bir önkoşuludur.
Elektrik erişimi, ağ güvenilirliği ve altyapı genişleme hızı, ekonomik rekabet gücünün kritik belirleyicileridir. Şalt arızalarından kaynaklanan elektrik kesintileri, endüstriyel ekonomilere her yıl üretim kaybı ve hasarlı ekipman nedeniyle milyarlarca dolara mal oluyor. Bunun tersine, iyi tasarlanmış, uygun şekilde bakımı yapılan şalt sistemleri, hastane operasyonlarından yarı iletken imalatına ve veri merkezi hizmetlerine kadar her şeyi destekleyen yüksek kullanılabilirliğe sahip ağlara olanak tanır.
Küresel şalt pazarının değeri 2023'te yaklaşık 127 milyar ABD doları olarak gerçekleşti ve 2030'a kadar %6,8-7,9'luk bir Bileşik Büyüme Oranıyla büyüyerek tahmini 200-215 milyar ABD dolarına ulaşması bekleniyor. Başlıca büyüme etkenleri şunları içerir:
| Bölge | 2023 (B Doları) | 2030F (B ABD Doları) | CAGR | Birincil Sürücü |
| Asya-Pasifik | 52,4 ABD doları | 87,6 ABD doları | %7,6 | Sanayileşme |
| Avrupa | 28,1 ABD doları | 44,8 ABD doları | %6,9 | Şebeke yükseltmesi, SF₆ aşamalı olarak kullanımdan kaldırılması |
| Kuzey Amerika | 24,6 ABD doları | 39,4 ABD doları | %7,0 | Yaşlanma altyapısı, RE oluşumu |
| Orta Doğu ve Afrika | 12,3 ABD Doları | 22,1 ABD Doları | %8,7 | Elektrifikasyon |
| Latin Amerika | 9,6 ABD Doları | 15,7 ABD doları | %7,2 | Izgara genişletme |
Tablo 1 — Bölgelere Göre Küresel Şalt Pazarı, 2023–2030 (Gösterge niteliğinde)
Dönem "şalt sistemi" toplu olarak elektrik bağlantı kesme anahtarları, sigortalar, devre kesiciler ve koordineli, entegre bir sistem olarak bir araya getirilen ilgili kontrol, koruma, ölçüm ve izleme ekipmanının kombinasyonunu ifade eder. Anahtarlama donanımı, güç sistemlerindeki elektrikli ekipmanı kontrol eder, korur ve izole eder. Güç ağı ile hizmet ettiği yükler arasındaki arayüz ve ağı güvende tutan koruma ve kontrol şemaları için uygulama mekanizmasıdır.
Bir şalt düzeneğinin fiziksel ölçeği, birkaç yüz milimetrelik duvar alanı kaplayan tek bir alçak gerilim dağıtım panosundan, binlerce metrekareye yayılan gaz yalıtımlı bir yüksek gerilim trafo merkezine kadar değişebilir. Bu ölçek aralığına rağmen, tüm şalt cihazları aynı temel işlevleri yerine getirir.
| İşlev | Açıklama ve Önem |
| Anahtarlama | Normal çalışma koşullarında elektrik devrelerinin kurulması ve kesilmesi. Bakım için planlı ağ yeniden yapılandırmalarına, yük aktarımlarına ve ekipman izolasyonuna olanak tanır. |
| Koruma | Anormal koşulların (aşırı akımlar, kısa devreler, toprak arızaları, voltaj dalgalanmaları) tespit edilmesi ve ekipman hasarını sınırlandırmak ve ardışık arızaları önlemek için hızlı devre kesintisini başlatmak. |
| İzolasyon | Bir devrede kanıtlanmış, görünür, güvenli bir elektrik kesintisi oluşturarak personelin enerjisi kesilmiş ekipman üzerinde yanlışlıkla yeniden enerji verilme riski olmadan çalışmasına olanak tanır. |
| Ölçüm ve Ölçüm | Faturalandırma, izleme, yük yönetimi ve güç kalitesi değerlendirmesi için voltaj, akım, güç, enerji, güç faktörü ve harmoniklerin ölçülmesi. |
| İzleme ve Kontrol | Devre durumunun, alarm koşullarının ve ekipman sağlığının yerel ve uzaktan görünürlüğünün sağlanması; SCADA veya trafo merkezi otomasyon sistemleri aracılığıyla uzaktan anahtarlama işlemlerine olanak sağlar. |
Tablo 2 - Şalt Sisteminin Beş Temel Fonksiyonu
Şalt donanımının en kritik ve teknik açıdan zorlu işlevi, arıza akımının kesilmesidir. Bir güç sisteminde kısa devre oluştuğunda arıza akımları milisaniyeler içinde normal çalışma akımının 10-50 katı değerlere ulaşabilir. Hızlı bir şekilde kesilmediği takdirde, bu arıza akımları kablolarda, transformatörlerde ve diğer ekipmanlarda ciddi termal ve mekanik hasara neden olacaktır.
Bir şalt tertibatındaki birincil kesme cihazı olan devre kesicinin üç eylemi hızlı bir şekilde gerçekleştirmesi gerekir: arızayı tespit etmek (ilgili koruma röleleri aracılığıyla), elektrik kontaklarını ayırmak ve ayırma kontakları arasında oluşan arkı söndürmek. Ark söndürme mekanizması, farklı devre kesici teknolojileri arasındaki temel farktır ve Bölüm 7'de ayrıntılı olarak tartışılmaktadır.
Şalt donanımının en temel sınıflandırması, çalıştığı voltaj seviyesine göre yapılır. Gerilim seviyesi gerekli izolasyon açıklıklarını, ark enerjisi seviyelerini, ekipman boyutlarını ve geçerli standartları belirler. Endüstri standardı voltaj sınıflandırması şöyledir:
| Gerilim Sınıfı | Gerilim Aralığı | Tipik Uygulamalar | Birincil Standartlar |
| Alçak Gerilim (AG) | 1.000 V AC'ye kadar | Bina dağıtımı, motor kontrolü, endüstriyel paneller | IEC 61439, IEC 60947, UL 508A |
| Orta Gerilim (OG) | 1 kV – 52 kV | Birincil dağıtım, endüstriyel tedarik, yenilenebilir enerji projeleri | IEC 62271-100 / -200 / -202 |
| Yüksek Gerilim (YG) | 52 kV – 800 kV | İletim trafo merkezleri, şebeke ara bağlantıları | IEC 62271-100 / -203, IEEE C37 |
| Ultra Yüksek Gerilim (UHV) | 800 kV'nin üzerinde | Uzun mesafeli HVDC/HVAC iletim omurgası | IEC 62271 (özel) |
Tablo 3 - Gerilim Seviyesine Göre Şalt Sistemi Sınıflandırması
Not:"Orta gerilim" ve "yüksek gerilim" tanımları, standart kuruluşlarına ve bölgesel sözleşmelere göre değişiklik gösterir. IEC terminolojisinde HV, "yüksek voltaj" (1-52 kV, uygulayıcılar tarafından bazen MV olarak adlandırılır) ve 52 kV'nin üzerindeki "ekstra yüksek voltaj" (EHV) arasında başka bir ayrımla 1 kV'nin üzerindeki tüm voltajları kapsar. Bu tanıtım belgesinde uygulayıcı kuralları kullanılmaktadır: LV ≤1 kV; OG = 1–52 kV; YG = 52–800 kV.
Gerilim seviyesinin ötesinde, şalt sistemi diğer bazı önemli boyutlara göre de sınıflandırılır:
| Boyut | Kategoriler |
| Yalıtım Ortamı | Hava yalıtımlı (AIS), Gaz yalıtımlı SF₆ (GIS), Vakum, Yağ (eski), Katı dielektrik |
| Muhafaza Tipi | Metal mahfazalı, Metal kaplı, Hücre tipi, Açık tip (dış mekan) |
| Kesinti Ortamı | Hava üfleme, Yağ, Vakum, SF₆, CO₂ / temiz hava (çıkış) |
| İç / Dış Mekan | İç mekan şalt sistemi (kontrollü ortam); Dış mekan şalt sistemi (hava koşullarına dayanıklı yapı) |
| Sabit / Çekmeceli | Sabit monteli devre kesiciler (daha düşük maliyet, daha az esneklik) ile çekmeceli/çıkarılabilir kesiciler (daha kolay bakım, çalışırken değiştirme) |
Tablo 4 - İlave Şalt Sistemi Sınıflandırma Boyutları
Alçak gerilim şalt sistemi, son kullanıcılara güç dağıtımının son aşamasını kapsayan 1.000 V AC'ye (veya 1.500 V DC) kadar sistem gerilimlerinde çalışır. AG şalt donanımı, herhangi bir şalt sistemi kategorisi içinde birim sayısı bakımından en fazla sayıya sahip olanıdır; kelimenin tam anlamıyla milyarlarca ünite, dünya çapında konut, ticari ve endüstriyel binalarda, veri merkezlerinde, hastanelerde ve üretim tesislerinde kuruludur. Düşük voltaj seviyesine rağmen AG şalt sistemi basit değildir; modern LV sistemleri, büyük arıza akımlarını, karmaşık harmonik ortamları, yüksek yoğunluktaki bağlı yükleri ve giderek daha karmaşık hale gelen güç kalitesi ve enerji yönetimi gereksinimlerini yönetmelidir.
IEC 61439 tarafından tanımlanan bir alçak gerilim şalt ve kontrol donanımı düzeneği (LVSCA), tipik olarak aşağıdaki işlevsel bileşenleri içerir:

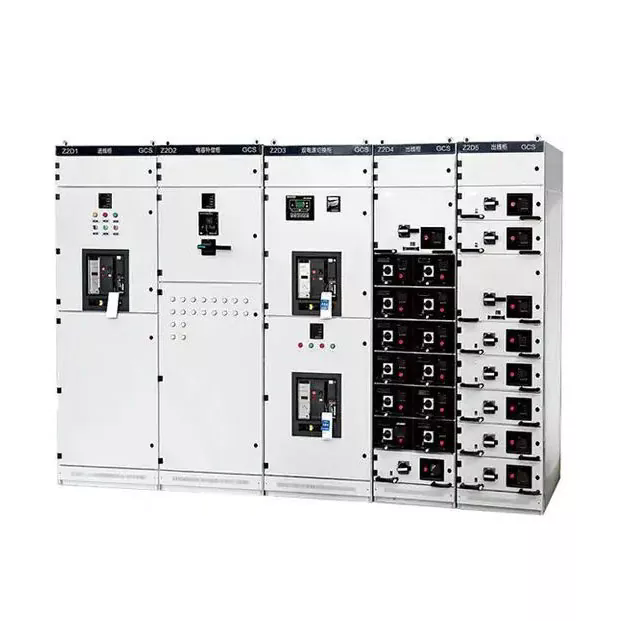

Şekil 1 - Alçak Gerilim Ana Dağıtım Şalt Sistemi
IEC 61439, yapılarına ve işlevsel özelliklerine göre çeşitli alçak gerilim şalt ve kontrol donanımı düzeneklerini (LVSCA'lar) tanımlar:
| Parametre | Açıklama ve Tipik Değerler |
| Nominal Gerilim (Ue) | Düzeneğin çalışma voltajı. Ortak değerler: 230/400 V, 400/690 V, 1.000 V. |
| Nominal Akım (In) | Grubun sıcaklık sınırlarını aşmadan taşıyabileceği maksimum sürekli akım. Aralık: 63 A ila 6.300 A. |
| Kısa Devre Dayanımı (Icw) | Tepe ve kısa süreli dayanım akımı. Tipik değerler: 25 kA, 50 kA, 80 kA (1 s veya 3 s). |
| Kırma Kapasitesi (Icu/Ics) | Devre kesicilerin nihai (Icu) ve servis (Ics) kısa devre kesme kapasitesi. Kurulum noktasında olası maksimum arıza akımını aşmalıdır. |
| Koruma Derecesi (IP) | İç mekan endüstriyel için minimum IP3X; IEC 60529'a göre dış mekan veya zorlu ortamlar için IP54 veya IP65. |
| İç Ayırma Şekli | IEC 61439 Form 1-4b, fonksiyonel üniteler ve baralar arasındaki ayrımı tanımlar. Daha yüksek formlar güvenliği ve hata önlemeyi artırır. |
Tablo 5 - Önemli AG Şalt Sistemi Teknik Parametreleri

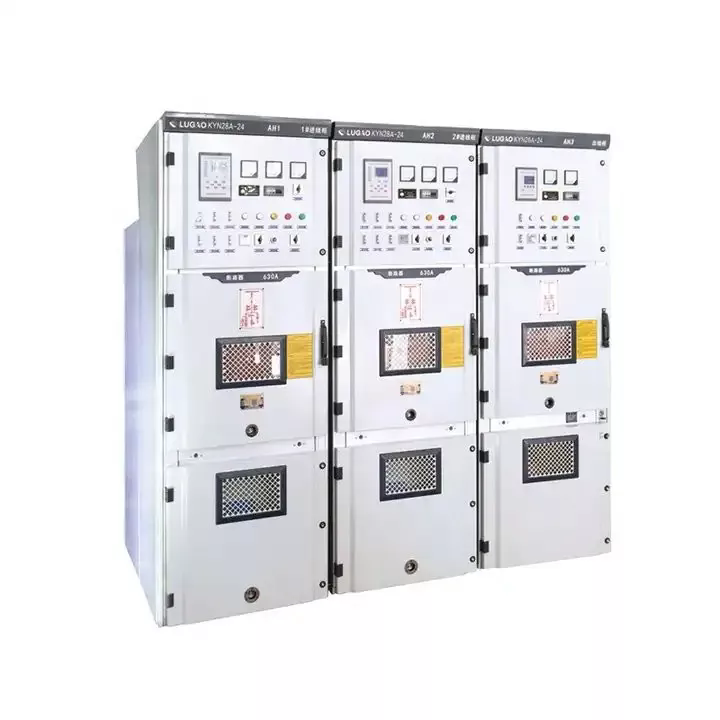

Orta gerilim şalt sistemi 1 kV ila 52 kV aralığında çalışır ve güç dağıtım şebekeleri için birincil anahtarlama ve koruma seviyesini temsil eder. Toplu iletim trafo merkezlerinin sekonder terminallerinde, primer dağıtım merkezlerinde, büyük endüstriyel tesislerde, yenilenebilir enerji santrallerinin bağlantı noktalarında ve kutu tipi trafo merkezlerinde bulunur. OG şalt sistemi, dağıtım ağının arıza temizleme hızını, koruma seçiciliğini ve operasyonel esnekliğini belirler.
OG segmenti, SF₆ gazının kademeli olarak kullanımdan kaldırılması, dijital koruma ve izlemenin entegrasyonu ve akıllı şebeke mimarilerinin talepleri nedeniyle herhangi bir şalt sistemi kategorisinin en önemli teknoloji dönüşümünü yaşıyor.
| İnşaat Türü | Özellikler ve Uygulamalar |
| Metal Muhafazalı Hücre | Tüm canlı parçalar, baralar, anahtarlama cihazları ve kablo bağlantıları için ayrı bölmelere sahip, topraklanmış metal bir mahfaza içine yerleştirilmiştir. Modern iç mekan OG kurulumları için standart (IEC 62271-200). |
| Metal Kaplı Hücre | Tüm canlı parçalar ve bölmeler arasında tam metalik bariyerlerin bulunduğu bir alt kategori. En yüksek düzeyde dahili hata önleme (IEC 62271-200 LSC2B). |
| Hücre Tipi Hücre | Sıralara monte edilmiş, ark dirençli olmayan kabin panelleri. Daha ekonomik ancak daha düşük ark hatası performansına sahiptir. |
| Gaz Yalıtımlı Hücre (GIS) | Tüm canlı parçalar, sızdırmaz SF₆ dolu veya alternatif gaz muhafazaları içinde muhafaza edilmiştir. Son derece kompakttır, alanı kısıtlı kurulumlar için uygundur. |
| Hava Yalıtımlı Şalt (AIS) | Metal mahfazalar veya açık yapılar içinde hava yalıtımı kullanır. Daha büyük ayak izi ancak daha basit ve uygun maliyetli. |
Halka Ana Ünitesi (RMU), kentsel ve banliyö OG kablo sistemleri için standart topoloji olan halka beslemeli dağıtım ağları için tasarlanmış kompakt, fabrikada mühürlenmiş bir OG şalt tertibatıdır. Bir RMU tipik olarak iki halka besleyici anahtar konumu artı koruma cihazlarıyla birlikte bir veya daha fazla transformatör besleyici konumu sağlar.

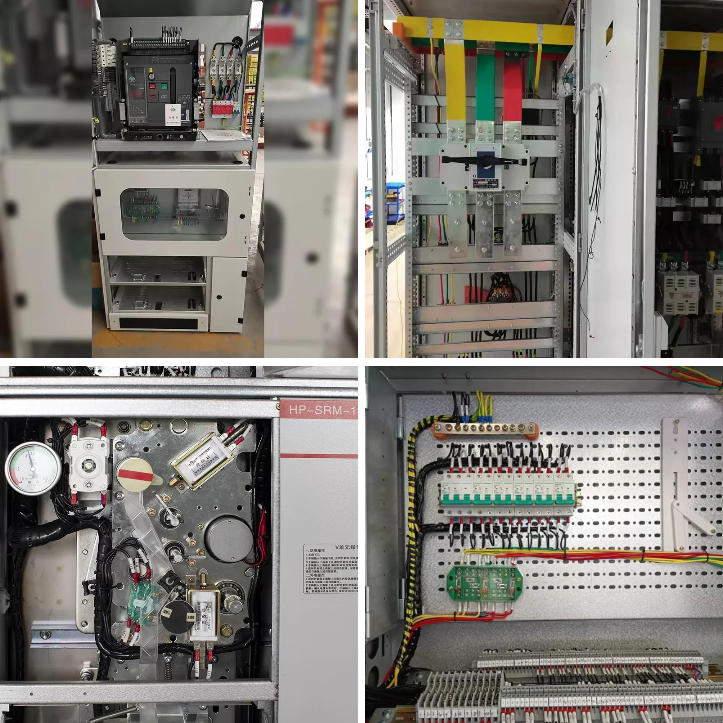

Şekil 2 - Halka Ana Ünitesi (RMU): Dağıtım Ağları için Kompakt OG Şalt Cihazı
RMU'lar iki ana yalıtım varyantında mevcuttur:
| Teknoloji | Çalışma Prensibi | Temel Avantajlar | Sınırlamalar |
| Vakum CB | Yüksek vakumlu kesici şişede söndürülmüş ark | Uzun ömür (>10.000 işlem), gaz gerektirmez, kompakt, az bakım gerektirir | ≤52 kV ile sınırlıdır |
| SF₆ CB | Gaz akışı basınçlı odadaki arkı söndürür | Yüksek kesme kapasitesi, mükemmel yalıtım, kompakt | Yüksek GWP (~23.500), çevresel kaygılar, gaz izleme gerekli |
| Hava Üfleme CB'si | Yüksek basınçlı hava arkı söndürür | Tehlikeli gaz içermez, dış mekan kullanımına uygundur | Büyük boyutlu, yüksek bakım gerektiren, büyük ölçüde eskimiş |
Tablo 6 - OG Devre Kesici Teknolojisi Karşılaştırması
| Parametre | Tipik Aralık / Değerler |
| Nominal Gerilim | 3,6 kV, 7,2 kV, 12 kV, 17,5 kV, 24 kV, 36 kV, 40,5 kV, 52 kV |
| Nominal Normal Akım | 630 A, 1.250 A, 1.600 A, 2.000 A, 2.500 A, 3.150 A, 4.000 A |
| Kısa Devre Kesme Akımı | 12,5 kA, 16 kA, 20 kA, 25 kA, 31,5 kA, 40 kA, 50 kA |
| Kısa Süreli Dayanım | Nominal kısa devre akımında tipik olarak 1 s veya 3 s |
| Yıldırım Darbesine Dayanıklılık (LIWV) | IEC 62271-1'e göre 60 kV (7,2 kV sınıfı) ila 250 kV (52 kV sınıfı) |
| Çalışma Mekanizması | Yaylı motor (standart); manuel veya solenoid seçenekleri |
| Geçerli Standart | IEC 62271-100, IEC 62271-200, GB/T 3906, ANSI C37.20 |
Tablo 7 - OG Şalt Sistemi Teknik Özellikleri
Yüksek gerilim şalt sistemi, yaygın olarak kullanılan 72,5 kV, 145 kV, 245 kV, 420 kV ve 550 kV gerilimlerle 52 kV'un üzerindeki sistem gerilimlerinde çalışır. Bu ekipman, büyük miktarlarda elektrik enerjisinin üretim merkezleri ile bölgesel yük merkezleri arasında uzun mesafeler boyunca taşınmasından sorumlu olan, güç sisteminin en yüksek enerji katmanı olan toplu iletim ağının kritik anahtarlama ve koruma altyapısını oluşturur.
HV şalt donanımı arızasının sonuçları ciddidir: 220 kV'luk büyük bir iletim trafo merkezindeki tek bir hatalı devre kesici, yüzlerce megavatlık üretim veya yükün bağlantısını kesebilir. HV seviyelerindeki arıza akımlarından kaynaklanan ekipman hasarı, yıkıcı ve maliyetli olabilir. Bu bağlam, HV şalt donanımının karşılaması gereken son derece zorlu performansı ve zorlu test gereksinimlerini açıklamaktadır.
AIS teknolojisinde, HV şalt sistemi bileşenleri (devre kesiciler, ayırıcılar, topraklama anahtarları, gösterge transformatörleri), canlı parçalar ile toprak arasında yalıtım sağlayan hava ile açık hava yapılarına monte edilir. AIS trafo merkezleri onlarca yıldır iletim seviyesi anahtarlama için standart olmuştur ve basitlik, düşük maliyet ve bakım ve inceleme kolaylığı nedeniyle dünya çapında yaygın olarak kalmaya devam etmektedir.
AIS trafo merkezleri, güvenlik mesafelerini korumak için önemli bir arazi alanına ihtiyaç duyar. Tipik bir 220 kV AIS trafo merkezi, fazlar arasında ve topraktan birkaç metre açıklığa sahip 1-3 hektar gerektirebilir.
GIS teknolojisinde, tüm canlı bileşenler sızdırmaz, SF₆ gazıyla doldurulmuş silindirik alüminyum muhafazalar içinde muhafaza edilir. SF₆'nin üstün dielektrik özellikleri, fazdan toprağa ve fazdan faza açıklıkların büyük ölçüde azaltılmasına olanak tanıyarak trafo merkezinin kapladığı alanı eşdeğer AIS alanının %10-15'ine kadar daraltır.
GIS, kentsel yer altı trafo merkezleri, açık deniz platformları, yüksek rakımlı sahalar ve aşırı kirli endüstriyel alanlar gibi alanı kısıtlı ortamlarda tercih edilir.
Şekil 3 - Yüksek Gerilim Gaz Yalıtımlı Şalt (GIS) İletim Merkezi
Hibrit anahtarlama donanımı, birden fazla birincil fonksiyonu (devre kesici, ayırıcı, topraklama anahtarı, akım trafosu) tek bir kompakt SF₆ dolu modül içerisinde birleştirir. Bu, AIS ve GIS arasında, ikisi arasında bir maliyetle orta düzeyde ayak izi azalması sağlar. HGIS, tam GIS'in maliyetin yüksek olduğu, kahverengi alan genişletmelerinde ve kapasite eklemelerinde giderek daha fazla kullanılmaktadır.
SF₆ kirpi tipi veya kendi kendini patlatan devre kesici, baskın HV teknolojisidir. Temas geometrisi ve ark kontrolündeki iyileştirmeler, çalışma enerjisini azaltarak, büyük hidrolik/pnömatik aktüatörler yerine yayla çalıştırılan güvenilir mekanizmaları mümkün kılar. HV için aşamalı SF₆ alternatifleri (CO₂/O₂ karışımları, vakum kesiciler), 2026 itibarıyla sınırlı ticari kullanıma sahip olup halen araştırma aşamasındadır.
| Parametre | Lugao HV Şalt Tesisi Şartnamesi |
| Gerilim Aralığı | 3.600 V – 40.500 V (IEC 62271-1 gerilim sınıfı tanımlarıyla uyumlu) |
| Nominal Normal Akım | 4.000 A'ya kadar |
| Kısa Devre Dayanımı | 50 kA'ya kadar (1 sn kısa süreli dayanım) |
| Muhafaza Tipi | Tamamen yalıtılmış metal mahfazalı kabin; iç ve dış mekan konfigürasyonları |
| Yalıtım Ortamı | Hava yalıtımlı (AIS) / Katı yalıtımlı; SF₆ konfigürasyonları mevcut |
| Standartlara Uygunluk | IEC 62271-100, IEC 62271-200, IEC 62271-1, GB/T 3906, ANSI/IEEE C37 Serisi |
| Sertifikalar | CE, ISO, CCC; Üçüncü taraf tip testi yapılmıştır |
Tablo 8 — Lugao Power HV Şalt Cihazı Teknik Özellikleri
Yük veya arıza akımı altında devre kesici kontakları ayrıldığında, elektrik enerjisi kontaklar arasında bir plazma arkını sürdürür. Sıcaklıklar 5.000–20.000 K'ye ulaşır ve sönene kadar tam arıza akımını taşır. Kesicinin ark söndürme kapasitesi (doğal akım sıfırında kesme hızı) maksimum kesilebilir arıza akımını (kesme kapasitesi) ve enerji geçişini belirler.
Kesici ortam, kontak geometrisi ve çalıştırma mekanizması tasarımı, kesici performansını ve bakım gereksinimlerini tanımlar.
| Orta | Gerilim Aralığı | Üstün Performans | Çevresel Etki | Bakım | Eğilim |
| Vakum | AG – 52 kV | Harika | Hiçbiri | Çok düşük | Büyüyor |
| SF₆ Gaz | MV – HV | Harika | GWP 23.500 ⚠ | Düşük (mühürlü) | Düzenlendi ↓ |
| Hava (ACB) | AG | İyi | Hiçbiri | Ilıman | Stabil |
| Yağ (Dökme) | MV (eski) | İyi | Yangın riski | Yüksek | Eski ↓ |
| CO₂ Karışımı | MV–HV (geliştirme) | Ortaya çıkan | GWP ~1 | henüz bilinmiyor | Ar-Ge Aşaması |
Tablo 9 - Şalt Tesisi Kategorileri Arasında Ark Söndürme Ortamı Karşılaştırması
AB F-Gaz Yönetmeliği (AB 2024/573), 2030'dan itibaren yeni OG kurulumları için SF₆'yi aşamalı olarak kaldırıyor. Diğer bölgeler de benzer kuralları benimsiyor. Sektörün tepkileri şunları içeriyor:
⚠ İHALE NOTU
20-30 yıllık kullanım ömrüne sahip projeler için SF₆ içermeyen teknolojinin belirtilmesi, erken değiştirme maliyetlerinden kaçınılmasını sağlar. Lugao Power'ın vakumlu ve katı yalıtımlı OG şalt sistemi uyumlu, geleceğe hazır alternatifler sunar. Optimum SF₆ içermeyen çözümler için Lugao mühendisliğinden yararlanın.
| Parametre | Tanımı ve Önemi |
| Nominal Gerilim (Ur) | Şalt donanımının sürekli olarak çalışabileceği en yüksek sistem voltajı. Kurulum sırasında maksimum çalışma voltajını aşmalıdır. |
| Nominal Kısa Devre Kesme Akımı (Isc) | Kesicinin güvenilir bir şekilde kesebileceği maksimum arıza akımı. Muhtemel sistem arıza akımını aşmalıdır. |
| Anma Kısa Süre Dayanımı (Icw) | Maksimum akım şalt cihazı yapısal hasar olmadan belirli bir süre (1 s veya 3 s) boyunca taşıyabilir. |
| Nominal Normal Akım (Ir) | Yük artışı marjıyla birlikte termal sınırlar dahilinde maksimum sürekli yük akımı. |
| Yalıtım Seviyeleri (LIWV / SIWV) | Yıldırım Darbe Dayanımı ve Anahtarlama Darbe Dayanım Gerilimleri. Aşırı gerilim korumasıyla koordineli olmalıdır. |
| İç Ark Sınıflandırması (IAC) | IEC 62271-200 kategorileri (A, B, AB), iç ark hatalarının güvenli bir şekilde kontrol altına alınmasını tanımlar. |
| Hizmet Sürekliliği Kaybı (LSC) | IEC 62271-200 LSC1/LSC2/LSC2B kategorileri, bakım sırasında bitişik bölmelere enerji verilip verilmeyeceğini tanımlar. |
Tablo 10 - Kritik Şalt Sistemi Teknik Parametreleri
| Standart | Vücut | Kapsam |
| IEC 62271-1 | IEC | HV anahtarlama donanımı ve kontrol donanımı için ortak özellikler - tüm gerilim sınıfları. |
| IEC 62271-100 | IEC | AC devre kesiciler — birincil MV/HV CB standardı. |
| IEC 62271-200 | IEC | 1 kV–52 kV — OG düzenekleri için AC metal mahfazalı şalt sistemi. |
| IEC 62271-203 | IEC | >52 kV için gaz yalıtımlı metal mahfazalı şalt sistemi (GIS) — iletim GIS. |
| IEC 61439-1/-2 | IEC | AG şalt tertibatları — tasarım doğrulaması ve rutin testler. |
| ANSI/IEEE C37 Serisi | IEEE | AC HV devre kesicilerini (C37.04/06/09), OG şalt sistemini (C37.20), test etmeyi kapsar. |
| GB/T 3906 | SAC | 3,6–40,5 kV metal mahfazalı şalt donanımı için Çin standardı. IEC 62271-200'e eşdeğerdir. |
| IEC 60947 Serisi | IEC | AG anahtarlama donanımı ve kontrol donanımı — kesiciler, ayırıcılar ve kontaktörler için cihaz standartları. |
Tablo 11 - Şalt Donanımına İlişkin Temel Uluslararası Standartlar
| Adım | Etkinlik | Anahtar Sorular ve Çıktılar |
| 1 | Sistem Analizi | Kısa devre analizini gerçekleştirin/inceleyin. Her konumdaki maksimum olası arıza akımını belirleyin. |
| 2 | Yük ve Gerilim Tanımı | Varsa, nominal normal akımı, sistem voltajını, voltaj regülasyonunu ve OLTC gerekliliklerini tanımlayın. |
| 3 | Teknoloji Seçimi | Gerilim sınıfını (LV/MV/HV), kesme ortamını (vakum/SF₆/hava), muhafaza tipini (AIS/GIS/metal mahfazalı), iç/dış mekan konfigürasyonunu seçin. |
| 4 | Standart Tanımı | Geçerli standartları tanımlayın, RFQ'da gerekli sertifikaları (IEC, ANSI, CE, CCC, DNV vb.) belirtin. |
| 5 | Koruma Koordinasyonu | Röle fonksiyonlarını, zaman-akım koordinasyonunu, iletişim protokolünü (IEC 61850, Modbus, DNP3), IAC/LSC gereksinimlerini tanımlayın. |
| 6 | Saha Koşulları | Sıcaklık, rakım, nem, kirlilik, deprem bölgesi, iç/dış mekan kurulumunu tanımlayın. Değer kaybı ve muhafaza özelliklerini belirleyin. |
| 7 | Teklif Talebi ve Değerlendirme | Teknik şartnameyi yayınlayın. Teklifleri değerlendirin: uyumluluk, tür testleri, teslimat, destek, TCO. |
Tablo 12 - Yedi Adımlı Şalt Şartnamesi ve Tedarik Süreci
| Aşağıdaki durumlarda Vakum/Katı Yalıtımlı OG Şalt Cihazını seçin… | Aşağıdaki durumlarda SF₆ GIS'i seçin: |
| SF₆ yasaklanmış veya düzenlenmiştir; geleceğe yönelik, düşük çevresel risk; OG ≤ 40,5 kV; az bakım; iç mekan tercihi | Saha alanı ciddi şekilde kısıtlıdır; voltaj >40,5 kV; son derece kirli dış ortam; uzatılmış bakım aralığı; hermetik olarak kapatılmış performans |
Tablo 13 — Teknoloji Seçim Kılavuzu: Vakum/SI ve SF₆ GIS karşılaştırması
💡 ANAHTAR ANLAYIŞ
TCO Analizi: 20 yıllık hizmet ömrü boyunca, SF₆ OG şalt donanımının toplam bakımı ve kullanım ömrü sonu maliyetleri, vakum/katı yalıtımlı alternatiflerini %15-25 oranında aşar (SF₆ geri kazanımı dahil). Taahhütten önce bunun ölçülmesi şiddetle tavsiye edilir.
Lugao Güç Co, Ltdelektrik şalt cihazları, güç transformatörleri ve kutu tipi trafo merkezleri alanında Çin merkezli lider bir uzman üreticisidir. Lugao, güç dağıtım ekipmanlarına özel olarak odaklanarak, alçak gerilim dağıtım şalt sisteminden yüksek gerilim metal mahfazalı kabinlere kadar tüm gerilim aralığında derin mühendislik uzmanlığı geliştirerek küresel pazarlarda kamu hizmetleri şirketlerine, EPC yüklenicilerine, endüstriyel operatörlere ve yenilenebilir enerji proje geliştiricilerine hizmet verdi.
Fabrikadan doğrudan tedarik, güçlü OEM yeteneği, çoklu standart uyumluluğu ve son derece hızlı yanıt veren teknik destek ekibiyle birleştiğinde, Lugao'yu kalite, uyumluluk ve rekabetçi fiyatlandırma gerektiren uluslararası projeler için tercih edilen bir tedarik ortağı haline getiriyor.

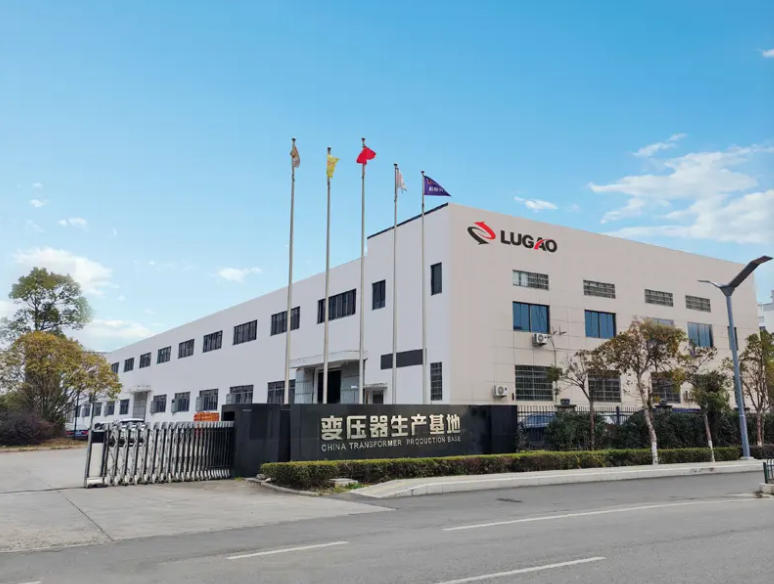

Şekil 4 - Lugao Power Co., Ltd. Üretim Tesisi
| Ürün | Gerilim / Akım Aralığı | Standartlar | Sertifikalar |
| AG Ana Dağıtım Panosu (MDB) | 1.000 V'a kadar / 6.300 A'ya kadar | IEC 61439-1/-2, GB | CE, ISO, CCC |
| AG Motor Kontrol Merkezi (MCC) | 1.000 V'a kadar / 4.000 A'ya kadar | IEC 61439-4, IEC 60947 | CE, ISO, CCC |
| OG Metal Muhafazalı Hücre | 3,6 kV – 40,5 kV / 4.000 A'e kadar | IEC 62271-200, GB/T 3906 | CE, ISO, CCC, Tip Testli |
| Halka Ana Ünitesi (RMU) | 12 kV – 40,5 kV | IEC 62271-200, IEC 62271-1 | CE, ISO, CCC, Tip Testli |
| Tam Yalıtımlı Metal Muhafazalı Dolap | 12 kV – 40,5 kV / 4.000 A'e kadar | IEC 62271-200 | CE, ISO, Tip Testli |
| YG Şalt Cihazı | 3.600 V – 40.500 V / 4.000 A'e kadar, 50 kA | IEC 62271-100/-1, ANSI C37 | CE, ISO, CCC, Tip Testli |
| Özel / OEM Şalt Cihazı | Müşteri spesifikasyonuna göre | IEC / ANSI / GB / BS (proje başına) | Proje gereksinimi başına |
Tablo 14 — Lugao Güç Şalt Sistemi Ürün Portföyü
Lugao Power'ın üretim ve mühendislik operasyonları, gelen malzeme kontrolünden üretim süreci kontrolüne, bitmiş ürün testine ve teslimat sonrası desteğe kadar ürün gerçekleştirmenin tüm aşamalarını kapsayan bir Kalite Yönetim Sistemi (QMS) ile ISO 9001 sertifikasına sahiptir. KYS, tasarımın gözden geçirilmesi, tedarikçi yeterliliği, kalibre edilmiş test ekipmanı yönetimi, uygunsuzluk işlemleri ve düzeltici eylem için kontrollü prosedürler içerir.
Akredite üçüncü taraf yüksek gerilim test laboratuvarlarında prototip üniteler üzerinde gerçekleştirilen tip testi, tasarımın belirtilen tüm performans gereksinimlerini karşıladığını doğrular. Lugao'nun standart ürün grupları, geçerli IEC ve GB standartlarına uygun olarak tip testine tabi tutulmuştur. Tanınmış laboratuvarlardan (KEMA, TÜV Rheinland, SGS, CPRI ve CEPRI dahil) alınan tip testi raporları, ön yeterlilik dokümantasyon paketinin bir parçası olarak incelenmek üzere mevcuttur.
OG şalt donanımına yönelik tip testleri (IEC 62271-200) şunları içerir:
| Rutin Test | Standart / Kabul Kriterleri |
| Güç Frekans Dayanımı | Nominal yalıtım seviyesinde 1 dakika süreyle uygulanan voltaj — parlama veya bozucu deşarj yok |
| Yalıtım Direnci | 2,5 kV veya 5 kV DC'de Megger testi; sonuç, başlangıç seviyesi ve minimum kabul eşiğiyle karşılaştırıldı |
| Mekanik Çalışma Testi | Devre kesici ve ayırıcı çalıştırma mekanizmaları devrede; çalışma süreleri ve ölçülen seyahat |
| Kilitleme Doğrulaması | Yanlış anahtarlama sıralarını önlemek için tüm güvenlik kilitleri (mekanik ve elektrik) doğrulandı |
| Koruma Rölesi Fonksiyonel Testi | Tüm yapılandırılmış koruma fonksiyonları röle ayarlarına göre test edilmiştir; spesifikasyona göre doğrulanan yolculuk süreleri |
| Kablolama ve Kontrol Devresi Kontrolü | Tüm kontrol ve ikincil kablolamanın sürekliliği, polaritesi ve yalıtımı onaylı çizimlere göre doğrulanmıştır |
| Görsel ve Boyutsal Muayene | Tüm bileşenler, etiketler, bara işaretleri ve bağlantılar onaylı üretim çizimlerine göre doğrulanmıştır |
Tablo 15 – Şalt Donanımı için Lugao Güç Rutin Test Programı
KALİTE TAAHHÜDÜ
Her Lugao Power şalt cihazı sevkiyatına eksiksiz bir teknik dokümantasyon paketi eşlik eder: tüm ölçülen değerleri ve kabul kriterlerini içeren rutin test raporu, tip test sertifikası referansları, malzeme sertifikaları, test ekipmanı için kalibrasyon kayıtları, boyutsal inceleme kayıtları ve uygulama çizimleri. Talep üzerine üçüncü taraf denetimi ve tanıklı FAT ayarlanabilir.
