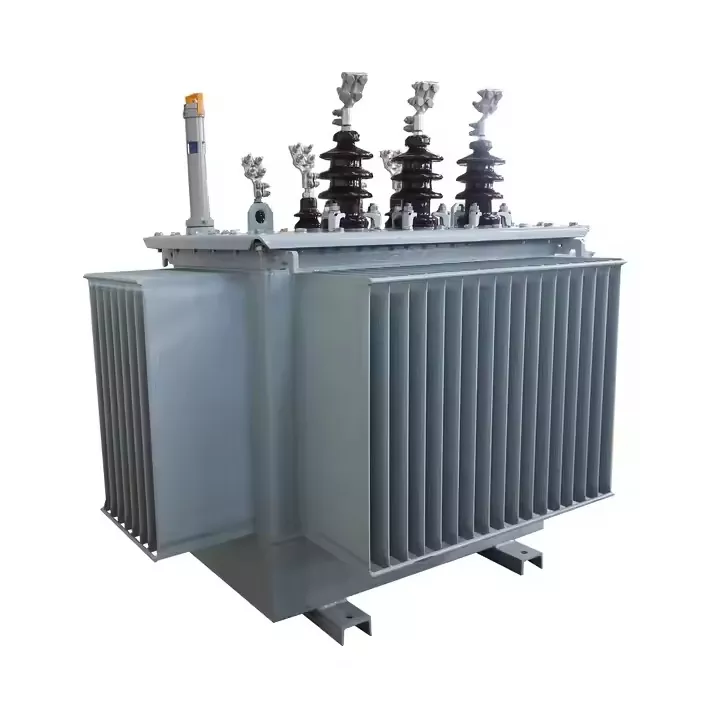

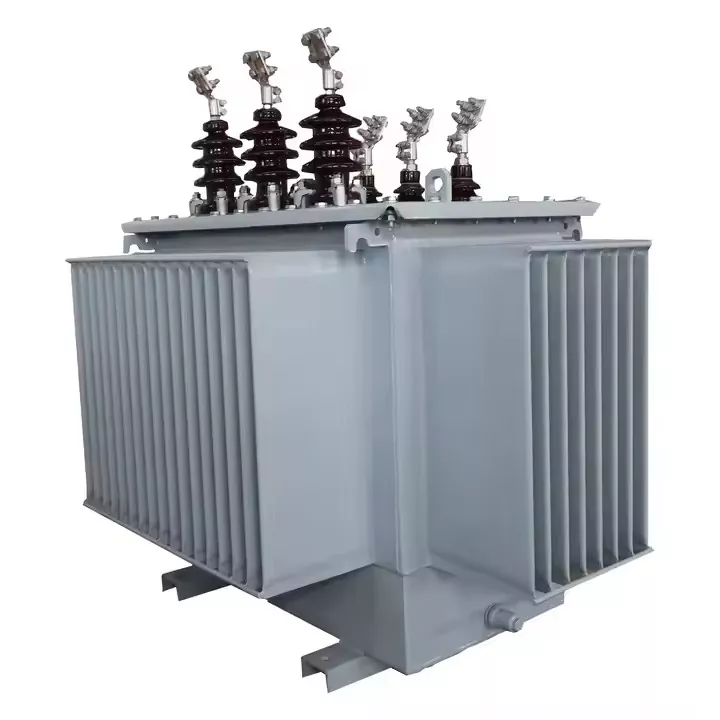

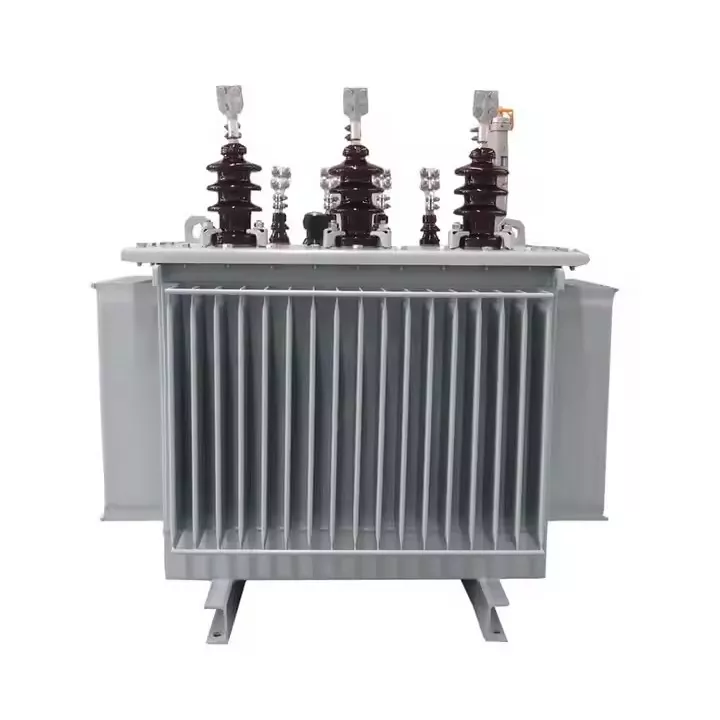

Yağ Soğutmalı Trafo

LUGAO, toplu siparişleri ve uzun vadeli işbirliğini destekleyen güvenilir bir Yağ Soğutmalı Transformatör tedarikçisidir. LUGAO'nunYağ Soğutmalı Transformatör, soğutma ortamı olarak yüksek dielektrik dayanımlı yalıtım yağı kullanır. Yağın yüksek bir özgül ısı kapasitesi vardır, bu da çalışma sırasında oluşan ısının etkili bir şekilde emilmesini sağlar. Tasarım sürecinde sarımlar ile çekirdek arasındaki mesafe en aza indirildi ve bu sayede kurulum ve taşımayı kolaylaştıran kompakt bir toplam hacim elde edildi. En yüksek güç talebi dönemlerinde, transformatör aynı zamanda mükemmel kısa vadeli aşırı yük kapasitesi de gösterir.

3 Fazlı Yükseltici Transformatör dağıtım odalarında, trafo merkezlerinde ve diğer alanlarda kullanıma uygundur ve bu da onu elektrik şebekesinin önemli bir bileşeni haline getirir. Çalışma sırasında oluşan basınç, bir basınç tahliye vanası aracılığıyla serbest bırakılabilir. LUGAO, yüksüz durumdaki ve yük kayıplarını en aza indirmek için yüksek kaliteli yalıtım yağı ve maçalar kullanır. Muhafaza, dahili bileşenlerin normal çalışmasını sağlayan ve oksidasyonu ve nem girişini önleyen son derece yüksek koruma derecesine sahip malzemelerden yapılmıştır. Yükseltici Güç Transformatörünü kurarken, lokal aşırı ısınmadan kaynaklanan arızaları önlemek amacıyla ısı dağıtımı için yeterli alan ayrılmalıdır. LUGAO ürünlerinin tümü CE ve ISO gibi uluslararası standartları geçmiştir.

Parametre

kVA	Gerilim (kV) w		Vektör Grup	Kayıplar		Yüksüz Akım	Ağırlık(kg)		Genel boyut (mm)
	H.V.	L.V.		Yüksüz kayıp	Yük kayıp		Yağ ağırlık	Toplam ağırlık	L	W	H
20	6 6.3 10 10.5 11 13.2	380 400 415 433	Yyno Dyn11 Yzn11	90	530	2.3	55	230	720	440	855
30				100	600	2.1	75	305	750	500	990
50				130	870	2.0	80	405	800	480	1030
63				150	1040	1.9	95	455	830	615	1060
80				180	1250	1.9	105	510	840	580	1115
100				200	1500	1.8	120	530	890	645	1145
125				240	1800	1.7	130	670	910	600	1185
160				280	2200	1.6	140	810	910	700	1280
200				340	2600	1.5	160	890	1000	760	1240
250				400	3050	1.4	175	1020	1285	730	1290
315				480	3650	1.4	185	1170	1280	740	1385
400				570	4300	1.3	215	1410	1310	750	1432
500				680	5100	1.2	260	1645	1365	765	1510
630				810	6200	1.1	310	2070	1485	815	1615
800				980	7500	1.0	370	2445	1640	930	1590
1000				1150	10300	1.0	425	2800	1860	1120	1630
1250				1360	12000	0.9	480	3320	1860	1120	1830
1600				1640	14500	0.8	550	4175	1975	1175	1900

Çalışma Ortamı

1. Standart çalışma sıcaklığı -30°C ile +40°C arasındadır. Sıcaklık 40°C'yi aştığında ekipman azaltılmış yük modunda çalışmalıdır.

2. Standart çalışma yüksekliği 1.000 metrenin altındadır.

3. Standart çalışma nemi günlük ortalama ≤%95 ve aylık ortalama ≤%90'dır.

4. Kurulum eğim açısı 15°'yi aşmamalıdır.

5. Yağ seviye göstergesini, yağ kalitesini ve çevredeki ortamı düzenli olarak kontrol edin.

6. Yanıcı alanlardan, elektromanyetik girişim bölgelerinden ve transformatörün çalışmasını etkileyebilecek diğer yerlerden uzak tutun.

Özellikler

1. LUGAO'nun Yüksek Gerilim Güç Transformatörleri mükemmel ısı dağıtma performansına sahiptir. Transformatör yağı, sargılar ve çekirdek tarafından üretilen ısıyı hızlı bir şekilde emebilir ve radyatördeki ısı dolaşımını teşvik edebilir.

2. Yalıtım yağı dahili deşarjları etkili bir şekilde izole ettiğinden üstün yalıtım performansı.

3. Transformatör yağı çekirdeği ve sargıları koruduğu ve oksidasyon sürecini yavaşlattığı için uzun servis ömrü.

4. Güçlü çevresel uyumluluk. Kapalı yağ deposu dış kirleticileri engeller.

5. LUGAO'nuntransformatörlerÜrün kalitesini garanti eden birçok uluslararası standarda uygun olarak üretilmektedir.
