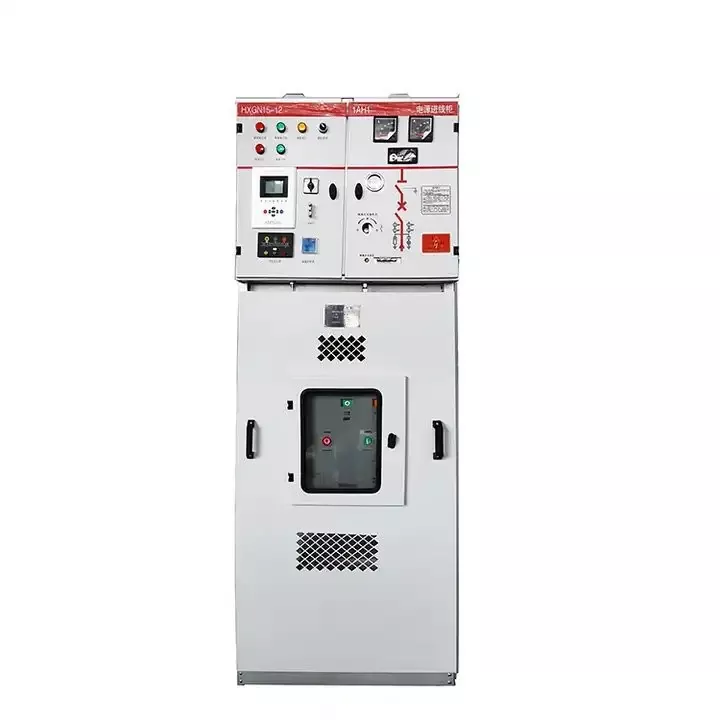

12KV Sf6 Yüksek Gerilim Halkalı Ana Ünite Şalt Cihazı

Çin'deki üretici ve tedarikçi olarak, toptancılar için özelleştirilmiş 12KV Sf6 Yüksek Gerilim Halkalı Ana Ünite Şalt Cihazını yüksek kalitede ancak ucuz fiyata sunuyoruz.Yüksek Gerilim RMUSon derece yüksek koruma derecesine sahip metal mahfazalı bir kabine sahiptir, harici nemin kabine girmesini etkili bir şekilde önler ve böylece bileşenlerin servis ömrünü uzatır. Genel yapı sabit olduğundan operatörlerin kullanımına kolaylık sağlarken sık bakım ihtiyacını da en aza indirir. Kabin, bara bölmesi ve ana bara için yalıtılmış bölme, rölelerin kurulumu için alet bölmesi ve son olarak gelen ve giden kabloların bağlanmasından sorumlu kablo bölmesi dahil olmak üzere çeşitli bölümlerden oluşur. Kapalı bölme, bağlantı ve izolasyon gibi işlemlere yönelik anahtarlarla donatılmış olduğundan operatörler için kullanıcı dostudur.

12KV Sf6 Yüksek Gerilim Halkalı Ana Ünite Hücresi, yalıtım için nispeten basit bir yapıya ve yüksek maliyet etkinliğine sahip kükürt heksaflorür kullanır. Kabinin içindeki bileşenler gerçek gereksinimlere göre seçilebilir ve kabinler çok devreli halka ağ sistemi oluşturacak şekilde birleştirilebilir. Genel hacmi nispeten kompakt olduğundan endüstriyel parklar, ticari kompleksler ve diğer alanlar için uygundur.

Parametre

Çalışma Ortamı

1. Normal çalışma sıcaklığı aralığı -40°C ila +55°C'dir. Sıcaklık bu aralığı aşarsa, kişiselleştirme LUGAO ile görüşülmelidir.

2. Normal bağıl nem %95'ten az olmalıdır.

3. Standart çalışma yüksekliği 4.000 metreden azdır.

4. Kurulum sırasında kabin eğilmemelidir; dik yerleştirilmeli ve taban düzleştirilmelidir.

5. Şalt cihazı uzun süre suya batırılmamalıdır.

6. Kimyasal gaz korozyonu veya patlama tehlikesi bulunan alanlardan uzak tutun.

Özellikler

Ünitenin muhafazası, erişim kapıları ve üst bölmesi hassas sprey kaplamaya tabi tutularak çevresel korozyona ve mekanik aşınmaya karşı koruma sağlayan dayanıklı, tekdüze bir koruyucu kaplama sağlanır. Tüm kabinlerde, kabinin yapısal çerçevesine yakın güvenli topraklama sağlamak üzere tasarlanmış bir ana topraklama barası bulunur. Topraklama anahtarları ve kilitleme mekanizmaları da dahil olmak üzere metal bileşenler topraklama barasına titizlikle bağlanırken, elektriksel sürekliliği ve arıza akımı dağılımını sağlamak için vidalı bağlantılarda bakır örgü bağlantılar kullanılır.

Dahili aşırı basıncı ve arkla ilgili riskleri azaltmak için kabinin arka yapısına stratejik olarak entegre edilmiş bir basınç tahliye paneli, nadir arıza senaryolarında gaz deşarjını güvenli bir şekilde düzenlemek üzere tasarlanmıştır. Üst bara bölmesi kurcalamaya dayanıklı vidalarla sabitlenerek kurulum veya bakım sırasında bara bağlantılarına dışarıdan kolay erişim sağlanır. Üst yardımcı cihaz bölmesi, terminal bloklarını, kontrol modüllerini ve diğer bileşenleri barındıran çok yönlü konfigürasyon seçenekleri sunar. Bu alt bölmeyi yükselterek tasarım, röle koruma sistemleri için alanı optimize ederek operasyonel verimliliği artırır.

Özellikle yük kesme anahtarı ve topraklama anahtarı modüler bir kilitleme mekanizmasına sahipken, topraklama anahtarı ve erişim kapısı pozitif bir kilitleme sistemi kullanır. Tanımlanmış bir işlem sırası (kapının kapatılması, topraklama anahtarının devreye alınması ve yük kesme anahtarının etkinleştirilmesi) yoluyla otomatik kilitleme işlevi elde edilir. Bu sıralı mantık, operasyonel hataları en aza indirir, canlı çalışma sırasında yetkisiz erişimi önler ve genel sistem güvenlik protokollerini güçlendirerek sıkı endüstriyel güvenlik standartlarına uygunluğu sağlar.
