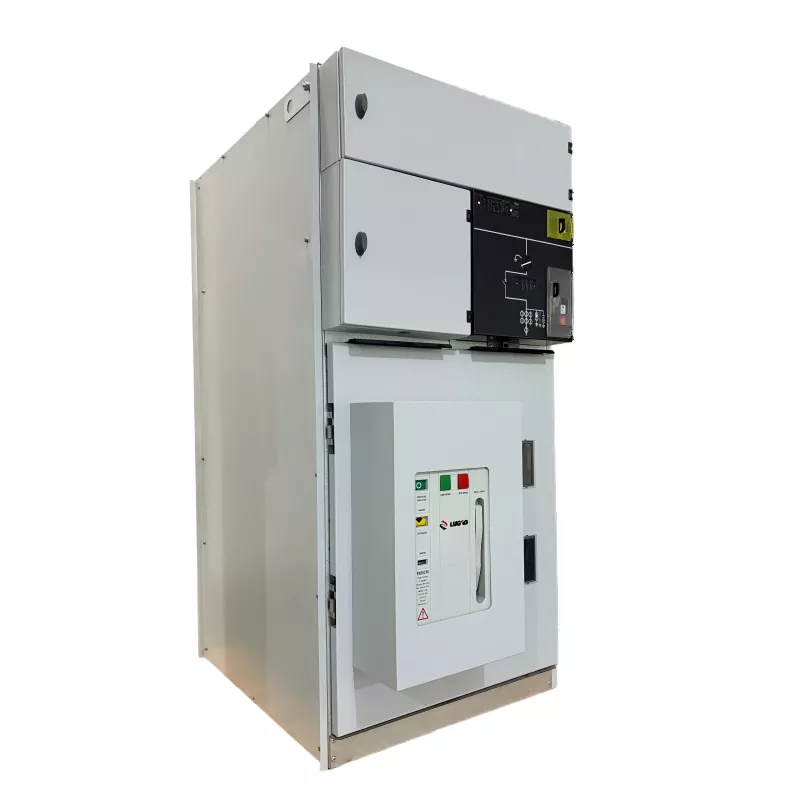

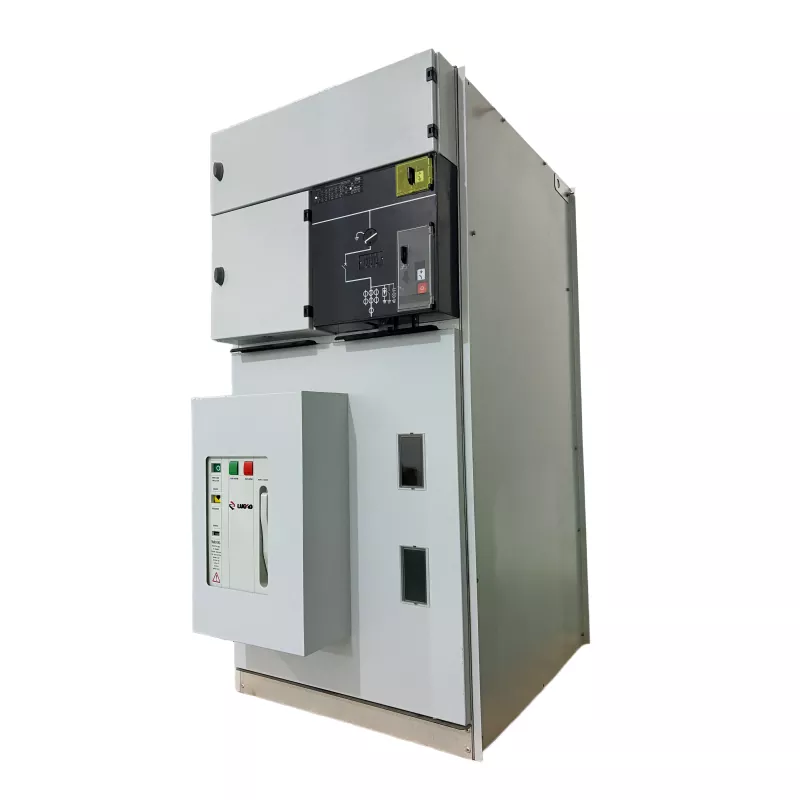

VCB'li Dahili Gaz Yalıtımlı Ring Ana Ünite Şalt Paneli

Profesyonel üretici olarak size VCB'li yüksek kaliteli Kapalı Gaz Yalıtımlı Halka Ana Ünite Şalt Paneli sunmak istiyoruz. Modern elektrik ağlarında güvenilir güç kontrolü, koruma ve anahtarlama için tasarlanmış kompakt bir orta gerilim dağıtım cihazıdır. Vakumlu devre kesici (VCB) teknolojisini gaz yalıtımlı şalt yapısıyla entegre ederek kapalı ortamlarda güvenli ve verimli çalışma sağlar.

Bu türhalka ana ünitesi (RMU)orta gerilim güç dağıtım sistemlerinde elektrik devrelerini bağlamak, korumak ve izole etmek için yaygın olarak kullanılır. Sızdırmaz gaz yalıtımı ve vakum kesintisi teknolojisi ile VCB'li İç Mekan Gaz Yalıtımlı Halka Ana Ünite Şalt Paneli, mükemmel ark söndürme performansı, güçlü yalıtım kapasitesi ve minimum bakım gereksinimleri sunar.

Ana teknik parametreler

HAYIR.	Öğe		Birim	Parametreler
1	Nominal Gerilim		kV	12	24	36	40.5
2	Nominal Akım		A	630/1250
3	Nominal Frekans		Hz.	50/60
4	1 Dakikalık Güç Frekansı Dayanım Gerilimi	Toplam Değer	kV	42	55	80	95
		Kırılma Noktası		48	65	95	110
5	Yıldırım Darbe Dayanım Gerilimi	Toplam Değer	kV	75	125/150	170	95
		Kırılma Noktası		85	150/160	185	215
6	Nominal Kısa Süreli Dayanım Akımı	Ana Devre	KA	25/2s
		Topraklama Devresi		25/2s
7	Nominal Tepe Dayanım Akımı		KA	63			50
8	Nominal Transfer Akımı		A	1300~1700
9	Nominal Yük Kapama Kopma Akımı		A	630
10	Nominal Kablo Şarj Kesme Akımı		A	50/10
11	Yüksüz Trafo Kesme Akımı		A	20
12	Kablo Şarjı Toprak Arızası Kesme Akımı		A	100			80
13	Nominal Kısa Devre Kesme Akımı		KA	20
14	Nominal Kısa Devre Kapama Akımı		KA	63			50
15	Koruma Sınıfı			IP3X
16	Yük Anahtarı Ömrü		Zaman	5000
17	Topraklama Anahtarı Ömrü		Zaman	5000

Teknik Özellikler

Ana Elektriksel Parametreler

• Anma Gerilimi: 12kV / 24kV / 36kV
• Nominal Frekans: 50Hz / 60Hz
• Nominal Akım: 630A – 1250A
• Kısa Devre Kesme Akımı: 25kA'e kadar
• Güç Frekansı Dayanım Gerilimi: ≥ 42kV
• Yıldırım Darbe Dayanım Gerilimi: ≥ 75kV

Yapısal Özellikler

• Gaz yalıtımlı kompakt şalt tasarımı
• Entegre vakumlu devre kesici (VCB)
• Yüksek güvenilirlik için tamamen kapalı tank yapısı
• Esnek güç dağıtımı için modüler konfigürasyon
• İç mekan kurulumuna uygun

Uygulamalar

The VCB'li Dahili Gaz Yalıtımlı Ring Ana Ünite Şalt Paneligüvenilir anahtarlama ve korumanın gerekli olduğu orta gerilim dağıtım şebekelerinde yaygın olarak uygulanır.

• Kentsel enerji dağıtım ağları
• Endüstriyel güç kaynağı sistemleri
• Ticari binalar ve konut toplulukları
• Demiryolu ve ulaşım altyapısı
• Madencilik ve metalurji endüstrileri
• Enerji iletim ve dağıtım projeleri
• Yenilenebilir enerji şebekesi bağlantıları

Temel Özellikler

• Mühürlü Vakumlu Devre Kesici Tasarımı–VCB'li Dahili Gaz Yalıtımlı Ring Ana Ünite Şalt Panelipaslanmaz çelik bir gaz odasına monte edilmiş katı sızdırmaz bir vakumlu devre kesici kullanır. Bu tasarım, ana devredeki ark oluşumunu ortadan kaldırır ve yüksek yalıtım güvenilirliğiyle birlikte uzun elektrik servis ömrü sağlar.
• Tamamen Kapalı ve Bakım Gerektirmeyen Yapı– Baralar, bağlantı kesme anahtarları, VCB'ler ve akım trafoları gibi tüm yüksek gerilim bileşenleri, tozdan, nemden ve dış kirlenmeden korunan sızdırmaz bir gaz tankının içine yerleştirilmiştir.
• Kompakt Yapı– Entegre tasarım, kurulum alanını önemli ölçüde azaltarak, onu iç mekan trafo merkezleri, prefabrik trafo merkezleri ve sınırlı elektrik odası alanına sahip projeler için ideal hale getirir.
• Yüksek Operasyonel Güvenlik– Yanlış çalışmayı önlemek ve sistemin güvenli çalışmasını sağlamak için beş korumalı mekanik kilitleme sistemi ve yönlü bir basınç tahliye kanalı ile donatılmıştır.
• Akıllı Dağıtım Uyumluluğu– Elektrikle çalıştırma ve otomasyona yönelik ayrılmış arayüzler, Lugao'nun sıkı kalite kontrolü ve güvenilir üretim standartlarıyla desteklenen modern akıllı güç dağıtım ağlarına kolay entegrasyona olanak tanır.

Neden Lugao'yu Seçmelisiniz?

• Profesyonel Üretici – Lugao Gücüyüksek gerilim ve orta gerilim enerji iletim ve dağıtım ekipmanlarında uzmanlaşmıştır.
• İleri Üretim Teknolojisi– Hassas üretim süreçleri ve kapsamlı test sistemleri ürün güvenilirliğini sağlar.
• Sıkı Kalite Kontrolü– VCB'li İç Mekan Gaz Yalıtımlı Halka Ana Ünite Şalt Paneli, aşağıdakiler dahil uluslararası standartlara uygundur:ISO9001, SGS, CCC ve CE sertifikaları.
• Endüstri Deneyimi– Kuru Tip Transformatörler, Yağlı Transformatörler ve güç dağıtım ekipmanlarında uzun yıllara dayanan uzmanlık.
• Küresel Uygulama– Lugao çözümleri dünya çapında enerji şebekeleri, sanayi, ulaşım ve altyapı projelerinde yaygın olarak kullanılmaktadır.
• Teknik Destek– Profesyonel servis ekibi, küresel müşteriler için teknik rehberlik ve uzun vadeli destek sağlar.

SSS

1. VCB'li Dahili Gaz Yalıtımlı Ring Ana Ünite Şalt Panelinin ana işlevi nedir?

The VCB'li Dahili Gaz Yalıtımlı Ring Ana Ünite Şalt Paneliorta gerilim güç dağıtım sistemleri için tasarlanmıştır. Elektrik devrelerinin güvenilir şekilde anahtarlanmasını, korunmasını ve izolasyonunu sağlayarak kentsel şebekelerde, endüstriyel tesislerde ve trafo merkezlerinde istikrarlı güç kaynağı ve güvenli çalışma sağlar.

2. RMU'da vakumlu devre kesici (VCB) kullanmanın avantajları nelerdir?

Vakumlu devre kesici mükemmel ark söndürme özelliği, uzun elektrik ömrü ve minimum bakım gereksinimi sunar. Gaz yalıtımlı RMU yapısına entegre edildiğinde anahtarlama güvenilirliğini, operasyonel güvenliği ve genel ekipman dayanıklılığını artırır.

3. VCB'li Lugao Bina İçi Gaz Yalıtımlı Halka Ana Ünite Şalt Paneli genellikle nereye kurulur?

Alan verimliliği ve yüksek güvenilirliğin gerekli olduğu kompakt trafo merkezleri, endüstriyel tesisler, ticari binalar, konut toplulukları, demiryolları ve yenilenebilir enerji dağıtım sistemleri gibi iç mekan güç dağıtım ortamlarında yaygın olarak kurulur.

4. Gaz yalıtımlı ürünler için neden Lugao'yu seçmelisiniz?RMU şalt sistemi?

Lugao, ileri üretim teknolojisi, sıkı kalite kontrolü ve ISO9001, SGS, CCC ve CE dahil uluslararası sertifikalarla desteklenen güvenilir güç dağıtım ekipmanları sağlar. Transformatörler ve güç ekipmanlarındaki güçlü uzmanlığıyla Lugao, küresel güç altyapısı projeleri için istikrarlı performans, uzun hizmet ömrü ve profesyonel teknik destek sağlar.
