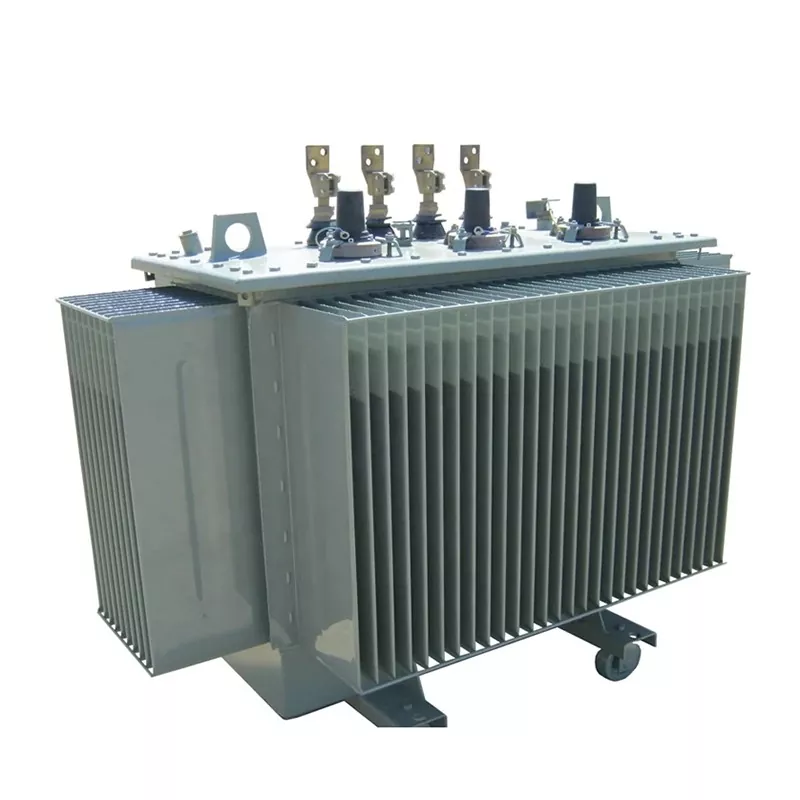

35kv Düşük Kayıplı ve Yükte Düzenleme Trafosu

The 35kV Düşük Kayıplı ve Yükte Düzenleme Trafosudağıtım ve trafo merkezlerinde kararlı voltaj kontrolü için tasarlanmış orta gerilim güç transformatörüdür. Bir bütünleştiriryük altında kademe değiştirici (OLTC)Transformatör çalışırken voltaj ayarına izin vererek kesintisiz güç beslemesinin sürekli olmasını sağlar. Lugao Power Co., Ltd. yüksek kalitede üretim yapmaktadırtransformatörlerelde etmek için birinci sınıf silikon çelik çekirdekler, güvenilir sargılar ve yalıtkan transformatör yağı kullanarakDüşük enerji kaybı, yüksek verimlilik ve uzun servis ömrü. Bu transformatörler enerji santrallerinde, trafo merkezlerinde ve endüstriyel enerji dağıtım ağlarında yaygın olarak kullanılmaktadır.

Parametre

Kapasite	GB/20052-2020			empedans gerilimi (%)	yüksüz akım (%)	Vektör Grubu	Uzatmak Conne eylem
	(S13)
	yüksüz kayıp	yük kaybı
		Dyn11/Yzn1 1	Yyno
30	65	455	430	4.0	0.5	Yyn0 VEYA Dyn11	±2*2. %5 VEYA±5 %
50	80	655	625		0.5
63	90	785	745		0.5
80	105	945	900		0.45
100	120	1140	1080		0.45
125	135	1360	1295		0.45
160	160	1665	1585		0.4
200	190	1970	1870		0.4
250	230	2300	2195		0.4
315	270	2760	2630		0.35
400	330	3250	3095		0.35
500	385	3900	3710		0.3
630	460	4460		4.5	0.25
800	560	5400			0.18
1000	665	7415			0.17
1250	780	8640			0.17
1600	940	10440			0.16
2000	1085	13180		5.0	0.16
2500	1280	13360			0.16

35kV Düşük Kayıplı ve Yükte Düzenleme Transformatörü nasıl çalışır?

The 35kV Düşük Kayıplı ve Yükte Düzenleme Trafosuçalışma sırasında voltaj seviyelerini ayarlamak için bir OLTC sistemini entegre ederken elektromanyetik indüksiyona dayalı olarak çalışır.

Çalışma Prensibi

• Elektrik enerjisi, elektromanyetik indüksiyon yoluyla sargılar arasında aktarılır.
• OLTC mekanizması, güç kaynağını kesmeden transformatör kademe konumunu değiştirir.
• Transformatör yağı, ısıyı dağıtmak ve izolasyon sağlamak için tankın içinde dolaşır.
• Radyatör, güvenli çalışma sıcaklığını korumak için çevredeki havaya ısı verir.

Ana Uygulama Senaryoları

The 35kV Düşük Kayıplı ve Yükte Düzenleme TrafosuKararlı voltajın ve güvenilir güç kaynağının kritik olduğu orta gerilim güç sistemlerinde yaygın olarak kullanılır.

• Enerji üretim tesisleri
• Elektrik trafo merkezleri
• Endüstriyel güç dağıtım sistemleri
• Kentsel elektrik şebekeleri
• Madencilik ve ağır sanayi
• Yenilenebilir enerji şebekesi bağlantıları

Yükte Kademe Değiştirici Trafonun Avantajları

• Sürekli voltaj regülasyonugüç kaynağını kesmeden.
• Geliştirilmiş ızgara kararlılığıDeğişken yük koşulları için.
• Daha düşük enerji kaybıOptimize edilmiş transformatör tasarımı sayesinde.
• Daha uzun servis ömrüYüksek kaliteli yalıtım ve yağ soğutmalı.
• Güvenilir performanskarmaşık güç dağıtım ağlarında.

OLTC ve Yüksüz Kademe Değiştirici Arasındaki Fark

Özellik	OLTC Trafo	Yük Dışında Kademe Değiştirici
Gerilim ayarı	Çalışma sırasında ayarlanabilir	Kapatma gerektirir
Güç kaynağı kesintisi	Kesinti yok	Güç bağlantısı kesilmelidir
Başvuru	Büyük ızgaralar, trafo merkezleri	Küçük veya sabit yük sistemleri
Operasyonel esneklik	Yüksek	Sınırlı

Neden 35kV Düşük Kayıplı ve Yükte Düzenleme Transformatörü Kullanmalı?

• Sürdürmekkararlı voltaj çıkışıdalgalanan yük ortamlarında.
• Azaltmakenerji kayıpları ve işletme maliyetleri.
• Geliştirmekgüç sistemi güvenilirliği ve verimliliği.
• Şunun için uygun:modern akıllı şebeke ve endüstriyel güç sistemleri.
• Voltaj ayarlamaları sırasında kesintisiz güç kaynağı sağlayın.

OLTC Güç Trafosunun Bakımı

• Transformatör yağ seviyesini ve yağ kalitesini düzenli olarak kontrol edin.
• OLTC mekanizmasını sorunsuz anahtarlama işlemi açısından inceleyin.
• Çalışma sıcaklığını ve yük koşullarını izleyin.
• Radyatörün ve soğutma sisteminin engellenmediğinden emin olun.
• Periyodik izolasyon ve elektrik testleri yapın.

Neden Seçmelisiniz?Lugao?

• Profesyonel 35kv Düşük Kayıplı ve Yükte Düzenleme Transformatörü üreticisiyılların sektör tecrübesiyle.
• Yüksek kaliteli hammaddelersilikon çelik saclar ve birinci sınıf sargılar dahil.
• Düşük kayıplı ve enerji tasarruflu tasarımişletme maliyetlerini azaltmak için.
• Sıkı uluslararası test standartlarıgüvenilir performansın sağlanması.
• Hızlı teslimatminimum bir birim sipariş ile.
• Profesyonel teknik destek ve satış sonrası servis.
• İhraç edilen ürünlerOrta Asya, Afrika ve diğer küresel pazarlar.

SSS

35kV Düşük Kayıplı ve Yükte Düzenleme Transformatörünün tipik hizmet ömrü nedir?

Uygun bakım ile transformatör 25 yıldan fazla bir süre boyunca güvenilir bir şekilde çalışabilir.

Hangi soğutma yöntemi kullanılıyor?

The trafoyağa batırılmış soğutma kullanır.Trafo yağı transferleriEtkili ısı dağıtımı için sargılardan ve çekirdekten radyatöre ısı.

Çalışma sırasında voltaj ayarlanabilir mi?

Evet. OLTC sistemi, güç kaynağını kesmeden voltaj ayarına izin verir.

Bu transformatörü yaygın olarak hangi endüstriler kullanıyor?

Enerji hizmetleri, trafo merkezleri, ağır sanayi, madencilik işlemleri ve yenilenebilir enerji projeleri yaygın olarak bu yöntemi kullanır.35kV Düşük Kayıplı ve Yükte Düzenleme Trafosu.
