Lugao profesyonel olarak yüksek kaliteli Amerikan Tipi Kombine Trafo Kompakt Trafo Merkezi üretmektedir. Fabrikamız ayrıca sizin için özelleştirilmiş hizmetler ve ücretsiz örnekler sunmaktadır. Amerikan Tipi Yüksek Gerilim Trafo Merkezinin yüksek gerilim tarafı, 10kV veya 35kV yüksek gerilim kablolarını kutu tipi transformatörün iç kısmına tam sızdırmaz buşingler vasıtasıyla bağlar. Akım, transformatöre girmeden önce sigortalardan geçer, burada alçak gerilime dönüştürülür ve ardından alçak gerilim ünitesine gönderilir. Tüm dağıtım ekipmanları kutunun içine entegre edilmiş olup yerden tasarruf sağlayan, kurulum ve nakliyeyi kolaylaştıran kompakt bir tasarıma sahiptir. Tamamen yalıtılmış tasarım, harici nem ve havanın kutuya girmesini önleyerek dahili bileşenleri oksidasyondan korur. Ticari bölgeler ve yerleşim alanları gibi yoğun nüfuslu alanlar için uygundur.
Amerikan Tipi Kombine Trafo Kompakt Trafo Merkezi, birden fazla kablolama konfigürasyonunu destekler ve gerçek koşullara göre özelleştirilebilir. Tüm bileşenler esnek bir şekilde seçilebilir veLUGAO'nunprofesyonel ekip müşteriler için uygun maliyetli çözümler tasarlayabilir. Dış Mekan Elektrik Trafo Merkezi, minimum bir birim sipariş miktarı ve hızlı teslimat ile birden fazla uluslararası standartla uyumludur.
|

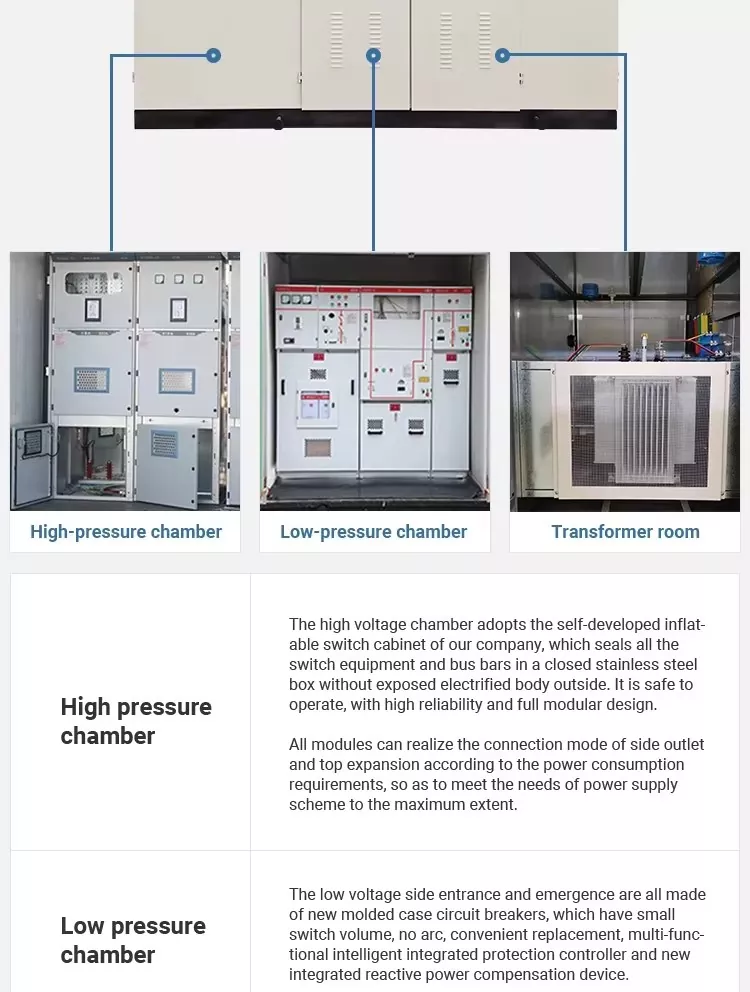

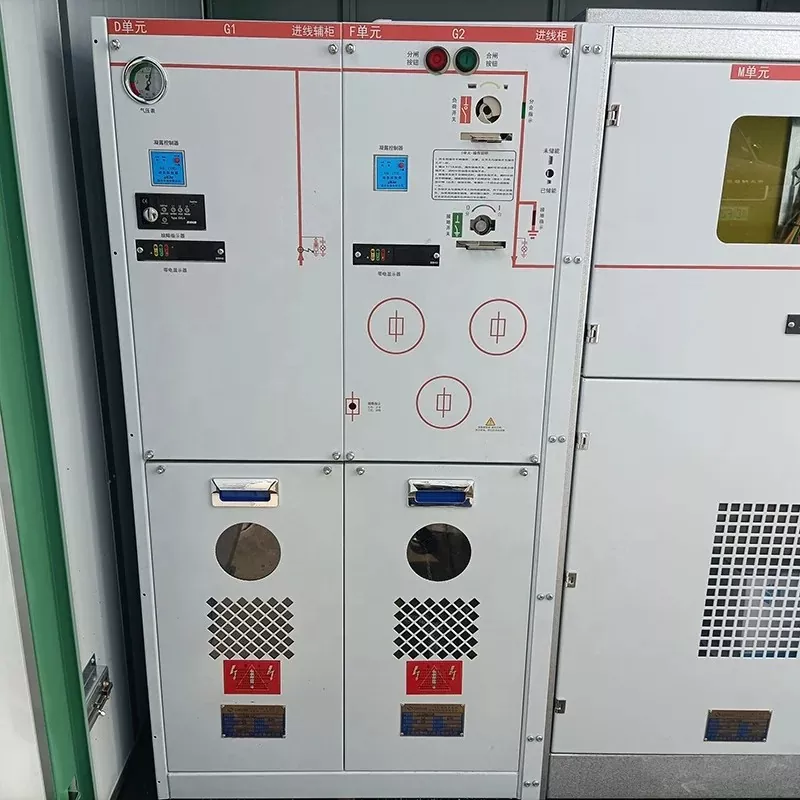

Yüksek gerilim bölmesi |
öğe |
birim |
Parametre |
||
|
Nominal frekans |
Hz. |
50/60Hz |
|||
|
Nominal Gerilim |
KV |
3.3KV,6.0KV, 6.6KV |
10KV 11KV 13,8KV 15KV 20KV 22kv |
30KV 33KV 35KV 36KV |
|
|
Maksimum hizmet voltajı |
KV |
72KV |
12KV,24KV |
40.5KV |
|
|
Nominal akım |
A |
400,630,1000,1250,1600,2000,2150, vb. |
|||
|
Akımı aktar |
A |
1200-3150A |
|||
|
1DK Güç frekansı dayanım gerilimi, toprak- faz |
KV |
42/48,85/95 |
|||
|
1MINGüç frekansı dayanım gerilimi faz/kırılma |
|||||
|
Bil |
KV |
75/85,170/185 |
|||
|
Nominal kısa devre kesme akımı |
KA |
20,31,5 |
|||
|
Trafo bölme |
Anma yolculuğu |
kv |
3.3KV,6.0KV, 6.6KV |
10KV 11KV 13,8KV 15KV 20KV 22kv |
30KV 33KV 35KV 36KV |
|
Nominal güç kapasitesi |
kVA |
200 KVA 2,5 MVA'ya kadar |
|||
|
Kılavuz çekme aralığı |
96 |
=2×%2,5,±%5 |
|||
|
Vektör grubu |
|
Yyn0,Dyn11 |
|||
|
Kısa devre empedansı |
% |
4.0,4.2,4.5,6,8 |
|||
|

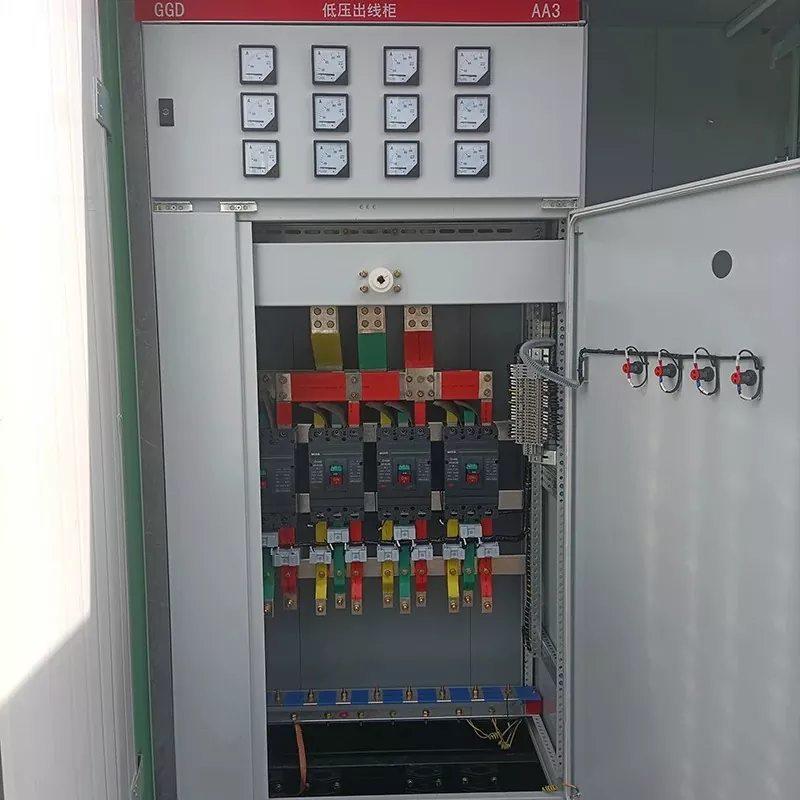

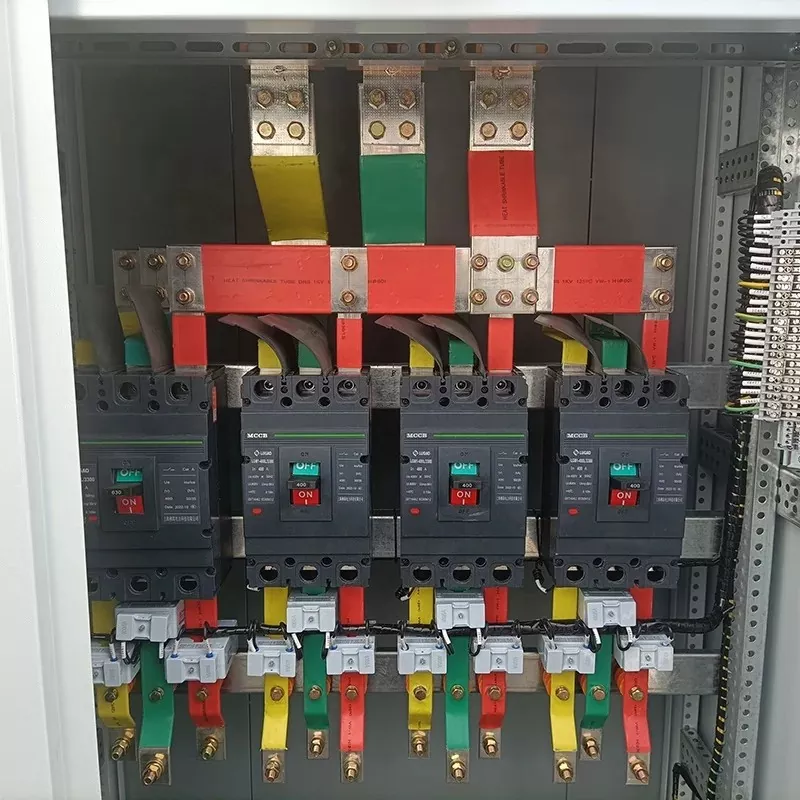

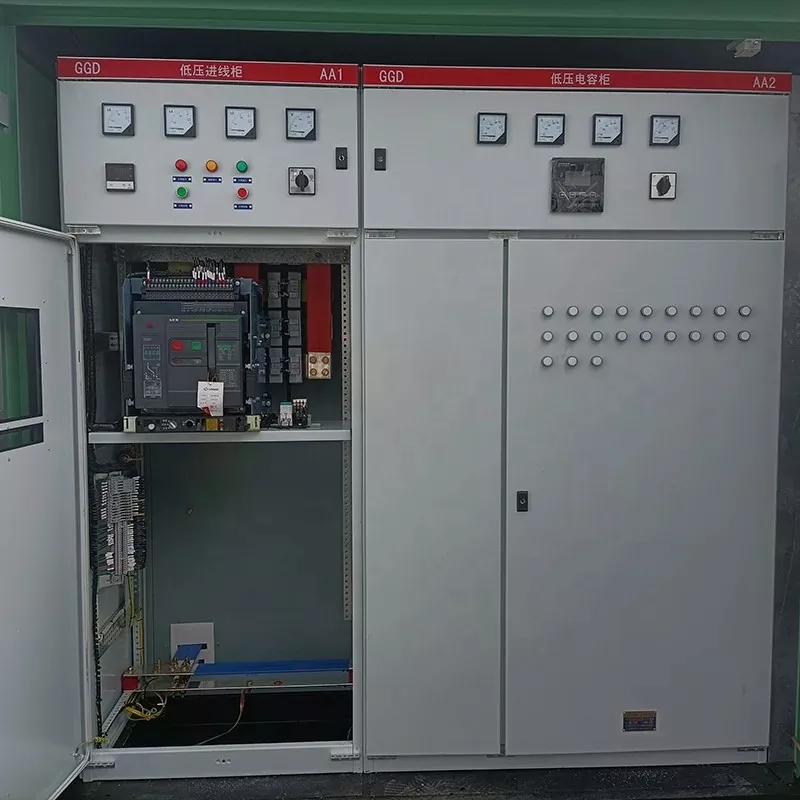

Alçak gerilim bölmesi |
anma gerilimi |
V |
220,380,400,415,433,440,660,690,800 |
||
|
ana devre nominal akımı |
A |
50-4000 |
|||
|
şube akımı |
A |
5-800 |
|||
|
Muhafaza |
koruma düzeyi |
|
|||
|
HV bölmesi |
|
P33.IP65 |
|||
|
LV bölmesi |
|
P33 |
|||
|
Trafo bölmesi |
|
P23 |
|||
|
Gürültü düzeyi |
JB |
50 |
|||
1. Standart çalışma sıcaklığı aralığı -25°C ila 40°C
2. Yoğuşmayı önlemek için standart çalışma nemi ≤%95 olmalıdır
3. Uzun süre suya maruz kalmayı önlemek için su birikmesine yatkın alanlarda kurulum yasaktır.
4. Kurulum benzin istasyonları, akaryakıt istasyonları ve benzeri yerlerden uzak tutulmalıdır.
5. Isı dağıtımı için yeterli alan ayrılmalı vetrafo merkeziaçılı olarak monte edilmemelidir.
1 Kompakt yapı, yerden tasarruf, büyük ölçüde azaltılmış zemin alanı
2 Tamamen yalıtılmış izolasyon, açıkta kalan canlı parça yok, yüksek koruma seviyesi.
3 Entegre tasarım, çeşitli bileşenlerin entegre tasarımı, dış risklerin azaltılması
4 Düşük kayıp, bakım gerektirmeyen çalışma, uzun servis ömrü.
5 Güçlü aşırı yük kapasitesi, talebe göre dalgalanmalara uyum sağlama ve optimize edilmiş ısı dağıtma yapısı.
6 İşletme maliyetlerini azaltmak için çift sigorta koruması kullanılmıştır.
