Güvenilir, hızlı ve emniyetli enerji dağıtımı, ekonomik büyümenin ve toplumsal ilerlemenin ön koşuludur. Mühendisler ve proje geliştiricileri, kentsel altyapı, endüstriyel tesisler, yenilenebilir enerji projeleri ve acil durum enerji dağıtımı genelinde inşaat inşaat sürelerini kısaltan, toplam proje riskini azaltan ve en yüksek düzeyde operasyonel güvenliği koruyan dağıtım çözümlerini giderek daha fazla talep ediyor.
Kompakt trafo merkezi veya prefabrik trafo merkezi olarak da bilinen Kutu Tipi Trafo Merkezi, bu talebe, orta gerilim (MV) şalt sistemini, bir dağıtım transformatörünü ve alçak gerilim (LV) dağıtım ekipmanını hava koşullarına dayanıklı tek bir muhafaza içinde entegre eden, fabrikada monte edilmiş, önceden test edilmiş bir ünite ile yanıt verir. Geleneksel trafo merkezi binalarına olan ihtiyacı ortadan kaldıran kutu trafo merkezi, hazırlanmış bir döşeme üzerine kurulabilir, enerji verilebilir ve geleneksel yaklaşımların gerektirdiği süreden çok daha kısa bir sürede hizmete sokulabilir.
Lugao Güç Co, Ltd, hem Avrupa Tipi (IEC standardı) hem de Amerikan Tipi (ANSI/IEEE standardı) ürünler sunan, kutu tipi transformatör trafo merkezlerinde Çin merkezli lider bir uzmandır. Şirketin doğrudan fabrika modeli, çoklu standart uyumluluğu ve güçlü özel mühendislik yeteneği, onu dünya çapındaki EPC yüklenicileri, kamu hizmetleri, endüstriyel geliştiriciler ve yenilenebilir enerji proje sahipleri için güvenilir bir OEM ve toptan satış ortağı haline getiriyor.
Bu teknik inceleme, kutu tipi trafo merkezlerinin kapsamlı bir teknik ve ticari analizini sağlar: ürün sınıflandırması, mühendislik ilkeleri, performans kıyaslamaları, uygulama kılavuzu, standartlara uygunluk ve satın alma karar metodolojisi. Elektrik mühendisleri, proje yöneticileri, satın alma uzmanları ve teknik karar vericiler için bir referans belge olarak tasarlanmıştır.
Endüstriyel genişleme, kentsel nüfus artışı, elektrikli araçların benimsenmesi ve dağıtılmış yenilenebilir enerji kaynaklarının entegrasyonu nedeniyle küresel enerji tüketiminin 2035 yılına kadar yıllık %2,4-3,1 oranında artacağı öngörülüyor. Kalıcı inşaat yapıları, uzatılmış izin süreleri ve büyük kurulum ekipleri gerektiren geleneksel trafo merkezi inşaat yöntemleri, modern proje tesliminin gerektirdiği hız ve esneklikle giderek daha fazla uyumsuz hale geliyor.
Bu arada, kamu hizmet kuruluşlarından ve düzenleyici kurumlardan güvenlik ve güvenilirlik beklentileri artmaya devam ediyor. Yetersiz çevre koruması nedeniyle ekipman arızaları, açıkta kalan canlı parçalardan kaynaklanan ark parlaması olayları ve eski ekipmanlardan kaynaklanan yağ kirliliği gibi olayların tümü, daha entegre, fabrikada test edilmiş ve kapalı dağıtım mimarilerine doğru bir geçişe neden oluyor.
Küresel kompakt/kutu tipi trafo merkezi pazarının değeri 2023'te yaklaşık 13,5 milyar ABD doları olarak gerçekleşti ve 2030'a kadar %7,2-8,5'lik bir Bileşik Büyüme Oranında büyümesi bekleniyor. Temel büyüme vektörleri şunları içerir:
| Bölge | 2023 Değeri | 2030 Tahmini | CAGR | Anahtar Sürücü |
|---|---|---|---|---|
| Asya-Pasifik | 5,4 Milyar Dolar | 9,8 Milyar Dolar | %8,9 | Sanayileşme, RE |
| Avrupa | 3,1 Milyar Dolar | 5,1 Milyar Dolar | %7,4 | Izgara modernizasyonu |
| Kuzey Amerika | 2,6 Milyar Dolar | 4,2 Milyar Dolar | %7,1 | Yaşlanan altyapının değiştirilmesi |
| MEA ve Latin Amerika | 2,4 Milyar Dolar | 4,5 Milyar Dolar | %9,4 | Elektrifikasyon programları |
Tablo 1 - Bölgelere Göre Küresel Kutu Tipi Trafo Merkezi Pazarı, 2023–2030
A Kutu Tipi Trafo Merkezi(aynı zamanda kompakt trafo merkezi, prefabrik trafo merkezi veya paket trafo merkezi olarak da anılır), üç işlevsel bileşeni tek bir hava koşullarına dayanıklı muhafaza içinde birleştiren, tamamen fabrikada monte edilmiş, önceden test edilmiş bir güç dağıtım ünitesidir:
Fabrika montajı, dahili kablolamanın, bara bağlantılarının, koruyucu röle ayarlarının ve bileşenler arası arayüzlerin teslimattan önce tamamlanmasını, test edilmesini ve doğrulanmasını sağlar. Sahadaki çalışmalar inşaat temelinin hazırlanması, OG/LV kablo sonlandırma, topraklama ve enerjilendirmeye indirgenmiştir.
Kutu tipi trafo merkezleri, farklı mühendislik geleneklerini ve bölgesel standart tercihlerini yansıtacak şekilde genel olarak iki tasarım ailesine kategorize edilir:
| Boyut | Avrupa Tipi | Amerikan Tipi |
|---|---|---|
| Standart | IEC 62271, IEC 60076-11 | ANSI/IEEE C57, C37 Serisi |
| OG Anahtarlama | Vakumlu CB veya SF₆ şalt sistemi | Sigorta + Yük Ayırıcı Anahtarı (LBS) |
| Trafo | Kuru tip (tercih edilir) veya yağa batırılmış | Yağa batırılmış (standart) |
| Hedef Bölgeler | Avrupa, Çin, Orta Doğu, Asya-Pasifik, Afrika | Kuzey Amerika, Latin Amerika, Asya ve Afrika'nın bazı bölgeleri |
Tablo 2 - Avrupa ve Amerika Tipi: Üst Düzey Sınıflandırma
Avrupa Tipi kutu trafo merkezi, sıcak daldırma galvanizli veya paslanmaz çelik muhafaza içinde modüler üç bölmeli bir düzeni benimser. Üç bölme (OG şalt donanımı, transformatör ve AG dağıtımı) dahili bölme duvarları ile fiziksel olarak ayrılmıştır; ark arızası koruması sağlar ve bitişik bölümlerin enerjisi kesilmeden bakım için bağımsız erişim sağlar.

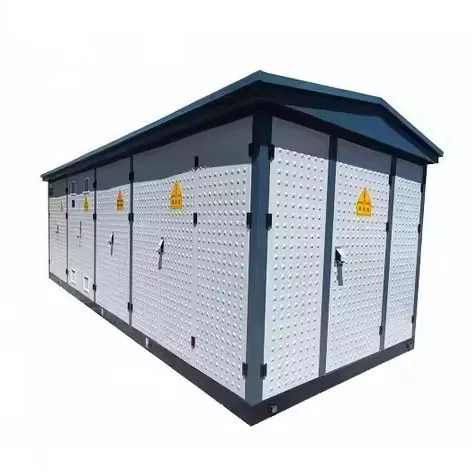

Şekil 1 - Avrupa Tipi Kutu Trafo Merkezi
OG bölmesinde, besleme topolojisine (radyal veya halka besleyici) bağlı olarak bir Halka Ana Ünitesi (RMU) veya ayrı OG panelleri bulunur. İki temel şalt teknolojisi kullanılmaktadır:
| Teknoloji | Tanım |
|---|---|
| Vakumlu Devre Kesici (VCB) | Vakum kesici şişedeki arıza ve yük akımlarını keser. Yüksek dayanıklılık (10.000'den fazla çalışma döngüsü), hızlı arıza giderme (<50 ms) sunar ve SF₆ içermez; çevre düzenlemeleri kapsamında giderek daha fazla tercih edilmektedir. |
| SF₆ Gaz Yalıtımlı Hücre (GIS) | Ark söndürme ve izolasyon için kükürt heksaflorür gazı kullanır. Son derece kompakt ve son derece güvenilir. Not: SF₆ güçlü bir sera gazıdır (GWP ~23.500) ve kullanımı AB'de ve diğer yerlerdeki sıkı çevre düzenlemelerine tabidir. |
| Halka Ana Ünitesi (RMU) | Yük kesme anahtarlarını ve koruma sigortalarını kompakt metal mahfazalı bir ünitede birleştiren, fabrikada kapatılmış, gaz yalıtımlı (SF₆ veya vakum) anahtarlama cihazı. Halka besleyicili dağıtım ağları için idealdir. |
OG şalt cihazı gerekli tüm koruma fonksiyonlarını sağlar: aşırı akım (ANSI 51), toprak arızası (ANSI 51N/67N) ve belirtildiği yerde diferansiyel koruma. IEC 62271-200 uyumluluğu, personel koruması için ark hatası sınıflandırmasını (IAC — Dahili Ark Sınıflandırması) sağlar.

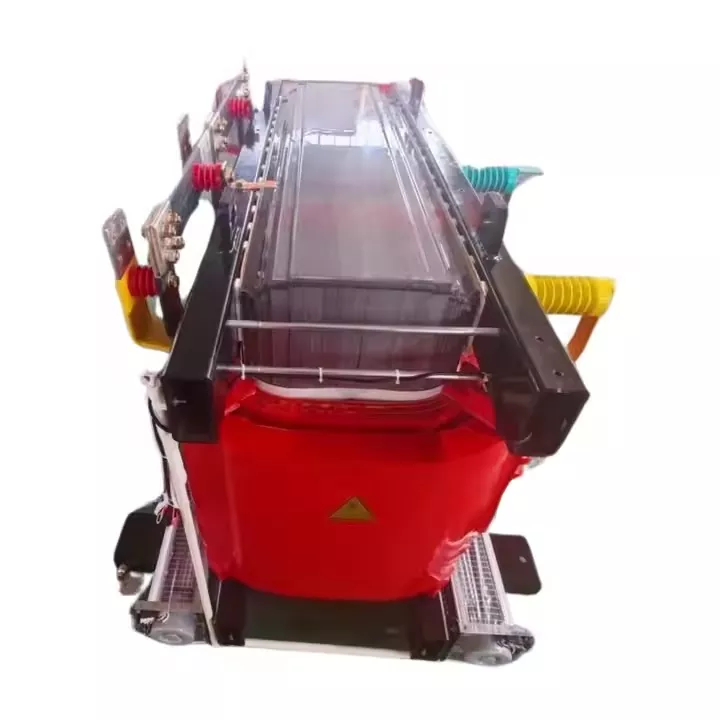

Avrupa tipi bir trafo merkezinin transformatör bölmesinde en yaygın olarak dökme reçineli kuru tip transformatör (SCB serisi) bulunur, ancak yağa batırılmış üniteler de kullanılır. Avrupa tipi trafo merkezlerinde kuru tip tercihi, kentsel, ticari ve iç mekana yakın kurulumlar için kritik olan yangın güvenliği avantajlarıyla uyumludur. Anahtar özellikler:
AG bölmesi, giden besleyicilerde kalıplanmış devre kesiciler (MCCB'ler) veya açık tip havalı devre kesiciler (ACB'ler), enerji ölçümü, güç faktörü düzeltme kapasitörleri (isteğe bağlı) ve uzaktan izleme ve SCADA entegrasyonu için arayüzler içeren ana AG dağıtım panosunu barındırır. Bara sistemleri, IEC 61439'a göre uygun kısa devre dayanım derecesine sahip nominal akıma göre boyutlandırılmıştır.
| Parametre | Şartname Aralığı |
|---|---|
| Nominal Kapasite | 100 kVA – 2.500 kVA (standart); 6.300 kVA'ya kadar özel |
| OG Gerilim Sınıfı | 6 kV, 10 kV, 20 kV, 35 kV |
| AG Çıkış Gerilimi | 0,4 kV (3P+N), özel olarak mevcuttur |
| OG Anahtarlama Cihazı | Vakum CB / SF₆ RMU / Yük Ayırıcı Anahtarı |
| Trafo Tipi | Kuru tip dökme reçine (tercih edilir) veya yağa batırılmış |
| Kısa Devre Değeri | 16 kA / 20 kA / 25 kA (1 sn) — IEC 62271'e göre |
| Koruma Sınıfı | IP33D standardı; Gelişmiş muhafazayla IP44 / IP54 |
| Ortam Sıcaklığı | –25 °C ila +40 °C standart; –40 °C arktik versiyonu mevcuttur |
| Rakım | 1.000 m'ye kadar standart; 4.000 m'ye kadar nominal değeri azaltılmış versiyonlar |
| Geçerli Standartlar | IEC 62271-202, IEC 60076-11, IEC 61439-1, GB/T 17467 |
| Akıllı Şebeke Entegrasyonu | IEC 61850 iletişim arayüzü mevcuttur; SCADA'ya hazır |
Tablo 3 — Avrupa Tipi Kutu Trafo Merkezi: Gösterge niteliğindeki Teknik Özellikler
Amerikan Tipi (aynı zamanda Ped Montajlı veya Döngü Beslemeli Trafo Merkezi olarak da anılır), sırasıyla önden ve yanlardan erişilebilen OG anahtarlama bölmesi ve AG ölçüm/dağıtım bölümleri ve merkezi bölmeyi işgal eden yağlı transformatör ile üçgen veya doğrusal iç düzeniyle ayırt edilir. Dış mahfaza tipik olarak, beton bir ped üzerine zemin seviyesinde kurulum için tasarlanmış, kurcalamaya dayanıklı, asma kilitle kilitlenebilir kapılara sahip, ağır kalibreli boyalı çelik bir dolaptır.
Şekil 2 - Amerikan Tipi Kutu Trafo Merkezi
Amerikan tipi, Avrupa tipine göre daha basit, daha ekonomik bir OG anahtarlama konfigürasyonu kullanır. Standart düzenleme aşağıdakilerden oluşur:
Bu konfigürasyon basitlik, maliyet etkinliği ve güvenilirliğin etkileyici bir kombinasyonunu sunar. Karmaşık koruma elektroniklerinin bulunmaması, bakım yükünü ve özel beceri gereksinimlerini azaltarak, sınırlı teknik iş gücü altyapısına sahip alanlardaki uygulamalara çok uygun olmasını sağlar.
Amerikan tipi bir trafo merkezindeki transformatör her zaman yağa batırılmış, sızdırmaz (koruyucu içermeyen) bir ünitedir. Tamamen yalıtılmış tasarım, yağın içine nem girmesini önleyerek yalıtımın bozulmasının ana nedenini ortadan kaldırır. Anahtar özellikler:
Amerikan tipi bir trafo merkezinin AG bölümü nispeten daha basittir; tipik olarak bir ana kesici veya sigortalı bağlantı kesme, bir enerji ölçer soketi ve giden AG besleyicileri için bağlantılar içerir. Daha karmaşık AG dağıtımı (çoklu çıkış besleyicileri, güç faktörü düzeltmesi, uzaktan izleme) dahil edilebilir ancak standart konfigürasyonlarda daha az yaygındır.
| Parametre | Şartname Aralığı |
|---|---|
| Nominal Kapasite | 75 kVA – 2.500 kVA (standart); 3.750 kVA+ özel tasarımlı |
| OG Gerilim Sınıfı | 5 kV, 15 kV, 25 kV, 35 kV (ANSI Sınıfı) |
| AG Çıkış Gerilimi | 120/240 V (tek fazlı), 208Y/120 V, 480Y/277 V veya özel |
| OG Anahtarlama Cihazı | Bay-O-Net / Akım Sınırlama Sigortası + Yük Ayırıcı |
| Trafo Tipi | Yağa batırılmış, hava geçirmez şekilde kapatılmış (ONAN) |
| Muhafaza | Ağır çelik, toz boyalı/poliüretan boya; kurcalamaya dayanıklı |
| Koruma Sınıfı | NEMA 3R standardı (yağmur ve sulu karla karışık yağmura dayanıklı); NEMA 4X isteğe bağlı |
| Deadfront Tasarımı | Evet — dokunmaya karşı korumalı MV kablo sonlandırması için dirsek konnektörleri |
| Geçerli Standartlar | ANSI/IEEE C57.12.26, C57.12.28, NEMA TR1, GB/T 17467 |
| Döngü Beslemesi | Standart — iki adet gelen OG kablo konumu (döngü beslemeli) |
Tablo 4 — Amerikan Tipi Kutu Trafo Merkezi: Gösterge niteliğindeki Teknik Özellikler
Her iki ürün türü de kompakt, prefabrik güç dağıtımının temel amacını karşılarken, tasarım felsefeleri, koruma özellikleri, yaşam döngüsü maliyet profilleri ve optimum uygulama ortamları önemli ölçüde farklılık gösterir. Aşağıdaki tablo teknoloji seçimi kararlarını desteklemek için yapılandırılmış bir karşılaştırma sunmaktadır.
| Kriter | Avrupa Tipi | Amerikan Tipi |
|---|---|---|
| OG Koruması | Röleli tam devre kesici koruması; yüksek hata ayrımcılığı | Sigorta bazlı; daha basit, sınırlı arıza bölgesi seçiciliği |
| Trafo | Kuru tip tercih edilir — yangına dayanıklı, az bakım gerektirir | Yağlı — sağlam, uygun maliyetli, kanıtlanmış |
| Sermaye Maliyeti | Daha yüksek (Amerika'ya kıyasla %15-30 prim) | Daha düşük — bütçesi kısıtlı projeler için ekonomik |
| Akıllı Şebekeye Hazır | Mükemmel — IEC 61850, SCADA, uzaktan kumanda | Temel – sınırlı yerel zeka; yükseltilebilir |
| Yangın Güvenliği | Mükemmel (kuru tip trafo, F1 yangın sınıfı) | İyi - sızdırmaz yağ tasarımı; yangın önlemleri gerekli |
| Bakım | Çok düşük — kuru tipte yağ bakımı gerekmez | Orta — periyodik yağ durumunun izlenmesi |
| Kurulum | Biraz daha karmaşık; uzman devreye alma | Basit, hızlı — dağıtılmış dağıtım için ideal |
| Aşırı Yük Toleransı | İyi (zorlamalı hava soğutma seçeneğiyle) | Mükemmel - büyük yağ termal kütlesi |
| Birincil Standart | IEC 62271-202 / GB/T 17467 | ANSI/IEEE C57.12.26 / C57.12.28 |
Tablo 5 - Avrupa ve Amerika Tipi Kutu Trafo Merkezi: Kapsamlı Karşılaştırma
Her iki tür de evrensel olarak üstün değildir. Avrupa tipi, üstün bir maliyetle daha fazla koruma zekası, yangın güvenliği ve akıllı şebeke ölçeklenebilirliği sunarak kentsel, ticari ve düzenlemeye tabi ortamlar için ideal hale getirir. Amerikan tipi, endüstriyel parklar, banliyö şebekeleri ve bütçeye duyarlı projeler için olağanüstü maliyet verimliliği ve kurulum kolaylığı sunar.
Muhafaza, dahili elektrikli ekipman için ilk savunma hattıdır ve uzun vadeli güvenilirliğin kritik bir unsurunu temsil eder. Lugao Güç kutusu trafo merkezleri, ürün tipine ve çevresel spesifikasyonlara bağlı olarak aşağıdaki inşaat hiyerarşisini kullanır:
| Malzeme Türü | Tanım |
|---|---|
| Sıcak Daldırma Galvanizli (SDG) Çelik | Tüm standart üniteler için temel yapı. Çinko kaplama mükemmel korozyon direnci sağlar; genel endüstriyel ve kentsel ortamlar için uygundur. Minimum çinko katmanı: ISO 1461'e göre 85 μm. |
| 304 / 316L Paslanmaz Çelik | Kıyı, deniz, kimyasal veya yüksek nemli uygulamalar için belirtilmiştir. 316L kalitesi üstün klorür direnci sağlar. Açık deniz rüzgar projesi trafo merkezleri için standart. |
| Alüminyum Alaşımlı Muhafaza | Ağırlık kısıtlamaları veya nakliye lojistiği kısıtlamaları olan alanlar için hafif seçenek. Eloksallı yüzey kaplaması boya gerektirmeden korozyona karşı dayanıklılık sağlar. |
| GRP / FRP Kompozit | Manyetik olmayan, iletken olmayan muhafazalar gerektiren uygulamalar (ör. MRI odaları, hassas elektronik ortamlar) için camla güçlendirilmiş polimer seçeneği. |
Katı parçacıklara ve suya karşı muhafaza koruması IP kodu (IEC 60529) ile tanımlanır. Lugao'nun standart ve gelişmiş koruma seviyeleri şunlardır:
| IP Sınıfı | Koruma Seviyesi | Tipik Uygulama |
|---|---|---|
| IP33D | Toz / yağmur (15° sprey) koruması | Standart dış mekan kurulumu, genel iklim |
| IP44 | Her yönden sıçramaya dayanıklı | Kıyı bölgeleri, tropikal yüksek yağış bölgeleri |
| IP54 | Toz korumalı + su sıçramasına dayanıklı | Tozlu endüstriyel ortamlar, çöl iklimleri |
| NEMA 3R | Yağmur ve sulu kar (ANSI/NEMA standardı) | Kuzey Amerika / ANSI projeleri için Amerikan tipi |
Tablo 6 — Lugao Power Tarafından Sunulan Muhafaza IP/NEMA Koruma Sınıfları
Yalıtımın erken yaşlanmasını önlemek ve nominal sıcaklık limitleri dahilinde çalışmayı sağlamak için muhafaza içindeki etkili termal yönetim çok önemlidir. Lugao trafo merkezlerinde şunlar kullanılır:
Geçerli uluslararası ve ulusal standartlara uyum isteğe bağlı değildir; proje onaylarının, kamu hizmeti ara bağlantı anlaşmalarının, sigorta kapsamının ve uzun vadeli yasal sorumluluk korumasının temelini oluşturur. Lugao Power ürünleri, hem Avrupa hem de Amerika tipi ürünler için geçerli standartların tam matrisine uygun olarak tasarlanmış, üretilmiş ve test edilmiştir.
| Standart | Vücut | Kapsam |
|---|---|---|
| IEC 62271-202 | IEC | Yüksek gerilim/alçak gerilim prefabrik trafo merkezleri — Avrupa tipi için birincil tasarım standardı. |
| IEC 60076-11 | IEC | Kuru tip güç transformatörleri — yangın performansı, iklim/çevre sınıfı, yalıtım. |
| IEC 62271-1 / -100 / -200 | IEC | AC anahtarlama donanımı için ortak özellikler; AC devre kesiciler; AC metal mahfazalı şalt sistemi. |
| IEC 61439-1/-2 | IEC | Alçak gerilim anahtarlama donanımı ve kontrol donanımı düzenekleri - AG dağıtım panosu tasarımı ve testi. |
| ANSI/IEEE C57.12.26 | IEEE | Ped monteli yağa batırılmış, tek fazlı dağıtım transformatörleri için gereklilikler - Amerikan tipi. |
| ANSI/IEEE C57.12.28 | IEEE | Ped monteli ekipman muhafazası bütünlüğü — ANSI mekanik performansı ve güvenliği. |
| GB/T 17467 | SAC | Yüksek gerilim/alçak gerilim prefabrik trafo merkezleri için Çin Ulusal Standardı (IEC 62271-202'ye eşdeğer). |
| CE (LVD + EMC) | AB | AB/AEA pazarına sunulan ürünler için zorunludur. Alçak Gerilim Direktifi ve EMC Direktifine uygunluğu gösterir. |
| CCC (3C) | CNCA | Çin Zorunlu Sertifikası — Çin iç pazarında satılan, düzenlemeye tabi elektrikli ürünler için gereklidir. |
Tablo 7 — Standartlara Uygunluk Matrisi: Lugao Güç Kutusu Trafo Merkezleri
Uluslararası projeler için tedarik yaparken, her zaman RFQ belgelerinde geçerli standartları belirtin ve akredite bir üçüncü taraf laboratuvardan (örn. KEMA, TÜV, SGS, CESI) doğrulanabilir tip test sertifikaları isteyin. Lugao Power, tüm standart ürün grupları için güncel tip test raporlarını ve sertifikasyon belgelerini tutar ve standart teslimat belgeleri paketinin bir parçası olarak kopyalar sağlar.
Kutu tipi trafo merkezleri oldukça çeşitli uygulamalara yayılmaktadır. Aşağıdaki bölümlerde, ürün tipi seçimi, temel mühendislik gereksinimleri ve Lugao'nun her biri için ilgili yetenekleri hakkında özel rehberlikle birlikte birincil uygulama bölümlerinin profili çıkarılmaktadır.
Belediye hizmetleri ve kentsel dağıtım şirketleri, alanın kısıtlı olduğu ve estetik, gürültü ve güvenlik gereksinimlerinin katı olduğu şehir ortamlarında son 10–35 kV'tan 0,4 kV'a dönüşümü sağlamak için kutu trafo merkezlerini kullanır. Tipik dağıtım senaryoları arasında yer altı odaları, yer üstü kiosk konumları ve çok katlı otoparklar veya bina bodrumları yer alır.
Endüstriyel parklar ve büyük üretim kampüsleri, yüksek yük faktörleri ve zorlu güç kalitesi gereksinimleri ile çeşitli yüklere (motor sürücüleri, proses ısıtması, basınçlı hava, HVAC) hizmet verebilen güvenilir, hızlı bir şekilde konuşlandırılabilen güç dağıtım altyapısına ihtiyaç duyar.
Şebeke ölçekli güneş PV ve rüzgar enerjisi projeleri, çok sayıda yükseltme trafo merkezi gerektirir (tipik olarak 10/35 kV toplayıcı ağına 0,69 kV invertör çıkışı). Bu projelerin ekonomisi ve programı, ekipman maliyeti ve kurulum zaman çizelgesine son derece duyarlıdır; her iki alan da kutu trafo merkezlerinin, geleneksel trafo merkezi inşaatına göre belirleyici avantajlar sunduğu alanlardır.
Havalimanları, limanlar, metro/raylı sistemler, stadyumlar, veri merkezleri ve su arıtma tesisleri gibi büyük altyapı geliştirme çalışmaları, iyi tanımlanmış kullanılabilirlik ve sürdürülebilirlik gereksinimlerine sahip güvenilir birincil güç dağıtımı gerektirir. Kutu trafo merkezleri, saha dağıtım ağı içerisinde birincil dağıtım noktaları ve ikincil trafo merkezleri olarak hizmet vermektedir.
İnşaat projeleri, felaket kurtarma operasyonları, büyük etkinlikler ve askeri konuşlandırmaların tümü taşınabilir, hızlı bir şekilde konuşlandırılabilir enerji dağıtım altyapısı gerektirir. Kızağa monteli veya römorka monteli kutu trafo merkezleri, minimum saha hazırlığıyla tam dağıtım kapasitesi sağlar.
| Adım | Etkinlik | Temel Sorular ve Hususlar |
|---|---|---|
| 1 | Yük ve Kapasiteyi Tanımlayın | Toplam yük (kVA), talep faktörü, 15-20 yıllık yük artışı tahmini? Öngörülen en yüksek talepte %70-80 yüklemeye uygun boyut. |
| 2 | Gerilim Seviyelerini Belirleyin | Mevcut OG besleme gerilimi? Gerekli AG dağıtım voltajı? Yük stabilitesi için voltaj regülasyonu (OLTC) gerekli midir? |
| 3 | Sahayı ve Ortamı Değerlendirin | İç mekan mı yoksa dış mekan mı? Ortam sıcaklığı aralığı, rakım, nem, kirlilik düzeyi (tuz, toz, kimyasal)? Alan kısıtlamaları mı? |
| 4 | Ürün Tipini Seçin | Yangın güvenliği önceliği → Avrupa (kuru tip). Bütçe kısıtlaması / basit koruma → Amerikan. Akıllı şebeke / otomasyon → Avrupa. |
| 5 | Standartları Belirleyin | Proje yetki alanı için zorunlu standartları belirleyin. RFQ'da gerekli sertifika işaretlerini (IEC, ANSI, CE, CCC vb.) belirtin. |
| 6 | TCO'yu değerlendirin | Toplam sahip olma maliyetini karşılaştırın: sermaye maliyeti + aktifleştirilmiş yüksüz kayıplar + aktifleştirilmiş yük kayıpları + hizmet ömrü boyunca bakım maliyeti. |
Tablo 8 - Altı Adımlı Kutu Trafo Merkezi Seçim Çerçevesi
| Aşağıdaki durumlarda AVRUPA TİPİNİ seçin… | Aşağıdaki durumlarda AMERİKAN TİPİNİ seçin: |
|---|---|
| –Kurulum iç mekanda, kentsel alanda veya kullanılan binaların yakınında –Yangın güvenlik kuralları yağla doldurulmuş ekipmanı yasaklar –Akıllı şebeke / SCADA entegrasyonu gereklidir –Yüksek koruma ayrımcılığı belirtilmiştir –Minimum bakım bir önceliktir –Sahanın yüksek neme veya aşındırıcı atmosfere maruz kalması –IEC proje yetki alanı (Avrupa, Çin, Orta Doğu, Afrika) |
–Proje bütçesi kısıtlı –Hızlı dağıtım kritik öneme sahiptir –Uygulama endüstriyel, banliyö veya kırsal dış mekandır –Aşırı yük toleransı önemlidir –Genel ticaret teknisyenleri tarafından basit kullanım –Döngü beslemeli OG ağ topolojisi kullanılır –ANSI/IEEE proje yetki alanı (Amerika, Asya'nın bazı bölgeleri) |
Tablo 9 - Hızlı Seçim Kılavuzu: Avrupa ve Amerika Tipi
Lugao Power'a veya herhangi bir trafo merkezi tedarikçisine Teklif Talebi (RFQ) gönderirken aşağıdaki teknik veriler sağlanmalı veya talep edilmelidir:
Lugao Güç Co, LtdÇin merkezli, güç transformatörleri ve kutu tipi transformatör trafo merkezlerinin uzman üreticisi olup, yalnızca yerel ve uluslararası pazarlar için elektrik dağıtım ekipmanlarının tasarımı, mühendisliği ve tedariğine odaklanmıştır. Şirketin tekil ürün odağı, genel elektrikli ekipman tedarikçilerinin taklit edemeyeceği derinlikte bir teknik yetenek ve üretim kalitesi tutarlılığı sağlar.
Lugao, hem uluslararası elektrik markaları için bir OEM ortağı olarak hem de dünya çapında EPC yüklenicilerine, kamu hizmetlerine ve endüstriyel geliştiricilere doğrudan toptan tedarikçi olarak faaliyet göstermektedir. Fabrikadan doğrudan tedarik, distribütör marjlarını ortadan kaldırır ve müşteriler için tutarlı kalite, doğrudan mühendislik erişimi ve güvenilir teslimat performansı sağlar.

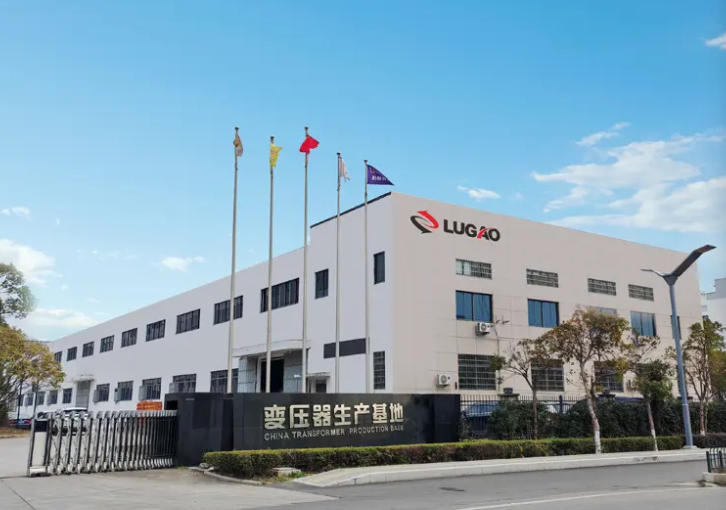

Şekil 3 - Lugao Power Co., Ltd. Üretim Tesisi
| Ürün | Mevcut Varyantlar | Kapasite Aralığı |
|---|---|---|
| Avrupa Tipi Kutu Trafo Merkezi | VCB / SF₆ RMU / LBS + Kuru tip veya Yağlı transformatör | 100 kVA – 6.300 kVA |
| Amerikan Tipi Kutu Trafo Merkezi | Sigorta+LBS, döngü beslemeli, ped montajlı, yağa batırılmış transformatör | 75 kVA – 3.750 kVA+ |
| Kuru Tip Dağıtım Trafosu | SCB serisi, dökme reçine, F1 yangın sınıfı | 30 kVA – 10.000 kVA |
| Yağlı Transformatör | S11/S13/S15 serisi, ONAN/ONAF/OFAF | 30 kVA – 50.000 kVA |
| Özel / OEM Trafo Merkezleri | Tam mühendislik hizmeti, özel boyutlar ve derecelendirmeler | Proje spesifikasyonuna göre |
Tablo 10 — Lugao Güç Ürün Portföyüne Genel Bakış
| Avantaj | Tanım |
|---|---|
| Uzmanlaşmış Odak | Lugao'daki her mühendislik kaynağı, test tesisi ve üretim süreci transformatör ve trafo merkezi ürünlerine ayrılmıştır. İlgisiz ürün gruplarında uzmanlığın seyreltilmesi yok. |
| Çoklu Standartlara Uygunluk | IEC, ANSI/IEEE, GB, CE ve CCC onaylı ürünler, yeniden mühendislik gerektirmeden dünya çapında hemen hemen tüm proje yetki alanlarında dağıtıma olanak sağlar. |
| Özel Mühendislik | Şirket içi tasarım ekibi tam kişiselleştirme sağlar: standart dışı voltajlar, olağandışı kapasiteler, özel muhafaza malzemeleri, aşırı iklim tasarımları ve akıllı şebeke entegrasyonu. |
| Doğrudan Fabrika Fiyatlandırması | Distribütör marjlarının ortadan kaldırılması, dağıtım ağları aracılığıyla satın alınan eşdeğer ürünlere kıyasla %15-25 oranında yapısal maliyet avantajı sağlar. |
| Kanıtlanmış Güvenilirlik | Sürekli tam yük, yüksek nem, yüksek sıcaklık, tuzlu sis ve çöl tozu koşullarında çalışmak üzere tasarlanmış ve onaylanmış ürünler. |
| OEM Ortaklığı | Beyaz etiket tedarikine ihtiyaç duyan uluslararası marka müşterileri için özel isim plakası, dokümantasyon ve paketleme dahil olmak üzere tam OEM kapasitesi. |
Lugao Power, Asya-Pasifik, Orta Doğu, Afrika, Avrupa ve Amerika'daki projelere kutu trafo merkezleri ve güç transformatörleri ihraç ediyor. Şirketin çok standartlı uyumluluk portföyü ve uluslararası lojistik, gümrük belgeleri ve yerel hizmet onayı gereklilikleri konusundaki deneyimi, onu sınır ötesi proje tedariki için güvenilir bir ortak haline getiriyor.
Lugao Power'ın üretim ve mühendislik operasyonları, malzeme tedarikinden teslimat ve satış sonrası desteğe kadar tüm ürün yaşam döngüsünü kapsayan, ISO 9001 ilkelerine uygun bir Kalite Yönetim Sistemi (QMS) tarafından yönetilmektedir. KYS, tüm kritik üretim süreçleri, tedarikçi kalifikasyonu, süreç içi denetim, uygunsuzluk yönetimi ve kalibre edilmiş test ekipmanı bakımı için belgelenmiş kontrol prosedürlerini içerir.
Her Lugao kutu trafo merkezi, teslimattan önce aşağıdakileri içeren kapsamlı bir rutin test programına tabi tutulur:
| Test | Standart / Kabul Kriterleri |
|---|---|
| OG Dielektrik (AC Dayanımı) | IEC 62271-1 / ANSI C37: Nominal yalıtım seviyesinde 1 dakika süreyle uygulanır - atlama yok |
| AG Güç Frekans Dayanımı | IEC 61439-1: Nominal yalıtım seviyesine göre uygulanır — atlama yok |
| Trafo Rutin Testleri | IEC 60076-1: Sargı direnci, voltaj oranı, kısa devre empedansı, yüksüz kayıp, yük kaybı |
| Yalıtım Direnci | IEC 60076 / IEC 62271'e göre — direnç 2.500 V DC'de ölçülmüştür; fabrika temel çizgisiyle karşılaştırıldığında |
| Koruma Rölesi Fonksiyonel Testi | Tüm koruma fonksiyonları röle koordinasyon ayarlarına göre test edilmiştir; yolculuk süresi doğrulandı |
| Kilitleme Fonksiyon Testi | Yanlış anahtarlama sıralarını önlemek için tüm mekanik ve elektriksel kilitlemeler doğrulandı |
| Görsel ve Boyutsal Muayene | Onaylanan çizime göre doğrulanan tüm bileşenler, etiketler, kablo işaretleri ve bağlantılar |
| Yağ Numune (yağ batırılmış üniteler) | IEC 60296: Dielektrik dayanım, nem içeriği ve asitlik test edilmiş ve onaylanmıştır |
Tablo 11 – Lugao Box Trafo Merkezleri için Rutin Test Programı
Önemli siparişler için veya müşteri talebi üzerine Lugao Power, tesisinde tanıklı Fabrika Kabul Testi (FAT) düzenler. FAT sırasında müşterinin mühendisleri veya atanmış denetim temsilcisi, sevkiyata izin vermeden önce tüm rutin elektrik testlerine şahit olabilir, malzeme ve bileşen sertifikalarını inceleyebilir, boyutsal uygunluğu doğrulayabilir, kalite belgelerini inceleyebilir ve isim plakasının doğruluğunu onaylayabilir. Test verilerini, kalibrasyon kayıtlarını ve denetçi imzasını içeren tam FAT test raporları, teslimat belgeleri paketinin bir parçası olarak sağlanır.
