Bu teknik inceleme, iki baskın teknoloji kategorisinin (kuru tip ve yağa batırılmış transformatörler) odaklanmış bir incelemesiyle, küresel güç transformatörü endüstrisinin kapsamlı bir analizini sunmaktadır. Mühendislik ilkelerini, uygulama segmentasyonunu, uluslararası düzenleyici çerçeveleri, yaşam döngüsü ekonomisini ve gelişen pazar dinamiklerini araştırıyor. Belge aynı zamanda Çin merkezli bir uzman üretici olan Lugao Power Co., Ltd.'nin mühendislik mükemmelliği, sıkı kalite sistemleri ve çevik kişiselleştirme yetenekleri aracılığıyla çağdaş pazar gereksinimlerini nasıl karşıladığını da vurguluyor.
Güç transformatörleri modern elektrik şebekelerinin temel altyapısıdır. Kentleşme, endüstriyel genişleme ve yenilenebilir enerji kaynaklarının entegrasyonu nedeniyle küresel elektrik talebi arttıkça, gelişmiş, güvenilir ve verimli transformatör teknolojisine olan talep her zamankinden daha kritik hale geliyor. Bu belge mühendislere, satın alma uzmanlarına, proje geliştiricilere, altyapı yatırımcılarına ve enerji politika yapıcılarına yöneliktir.
1.1 Tanım ve Temel İşlev
A güç trafosuelektromanyetik indüksiyon prensibi yoluyla elektrik enerjisini iki veya daha fazla devre arasında aktaran elektromanyetik bir cihazdır. Birincil amacı, elektrik gücünü bir voltaj seviyesinden diğerine dönüştürmektir; ya uzun mesafeli yüksek voltaj iletimi için voltajı yükseltmek ya da endüstriyel, ticari ve konut tüketicilerine güvenli dağıtım için voltajı düşürmek.
Jeneratör veya motorlardan farklı olarak transformatörler, birincil işlevleri itibarıyla hareketli parça içermezler; bu da onları doğası gereği güvenilir, uzun ömürlü ve az bakım gerektiren cihazlar haline getirir. Transformatörün çalışmasını düzenleyen temel denklem:
V1 / V2 = N1 / N2 = I2 / I1
V voltajı temsil ederken, N birincil (1) ve ikincil (2) bobinlerdeki dönüş sayısını temsil eder ve I akımı temsil eder. Bu zarif ilişki, çok çeşitli güç değerlerinde gerilim dönüşüm oranlarının hassas şekilde tasarlanmasına olanak tanır.
1.2 Tarihsel Bağlam
Pratik transformatörün 1880'lerde William Stanley, Nikola Tesla ve diğerleri tarafından icadı, alternatif akım (AC) güç sistemlerinin etkinleştirilmesinde etkili oldu. İlk ticari üç fazlı güç transformatörü 1890'larda kullanılmaya başlandı ve elektriğin uzun mesafelerde yüksek voltaj ve düşük akımla iletilmesi olasılığını ortaya çıkardı ve direnç kayıplarını önemli ölçüde azalttı. O zamandan beri transformatör teknolojisi, malzeme bilimindeki ilerlemeler, yalıtım iyileştirmeleri, dijital izleme ve enerji verimliliği optimizasyonu yoluyla gelişti.
1.3 Modern Güç Altyapısındaki Rolü
Günümüzde güç transformatörleri her güç dağıtım sisteminin omurgasını oluşturmaktadır. Enerji santrallerindeki devasa jeneratör yükseltici transformatörlerden (GSU), yerleşim yerlerine hizmet veren dağıtım transformatörlerine kadar transformatörler, elektrik şebekesinin her düğüm noktasında bulunur. Yardımcı trafo merkezleri tipik olarak onlarca veya yüzlerce megavolt amper (MVA) kapasiteyi idare eden birden fazla büyük güç transformatörü içerir.
Endüstriyel tesisler, ticari kompleksler, veri merkezleri, geçiş sistemleri, açık deniz platformları ve yenilenebilir enerji tesislerinin tümü güvenilir transformatör çözümlerine bağlıdır. Transformatör tipinin, kapasitesinin, soğutma yönteminin, yalıtım sınıfının ve aksesuarlarının seçimi, şebeke güvenilirliğini, güvenliğini, enerji verimliliğini ve uzun vadeli işletme maliyetini doğrudan etkileyen teknik bir karardır.
2.1 Pazar Büyüklüğü ve Büyüme Rotası
Küresel güç transformatörü pazarı son on yılda istikrarlı bir büyüme gösterdi ve genişlemeye devam ediyor. Eskiyen şebeke altyapısının değiştirilmesi, gelişmekte olan ekonomilerdeki hızlı elektrifikasyon, yenilenebilir enerji entegrasyonu ve akıllı şebeke modernizasyonunun yönlendirdiği pazar, elektrikli ekipman sektörünün stratejik açıdan en önemli segmentlerinden birini temsil ediyor.
Temel pazar ölçümleri, 2030'a kadar yaklaşık %5,5-7'lik bir bileşik yıllık büyüme oranını (CAGR) içermektedir; Asya-Pasifik, küresel talebin %45'inden fazlasını oluşturarak en büyük bölgesel pazarı temsil etmektedir. Çin, güç transformatörlerinin hem üreticisi hem de tüketicisi olarak en büyük ulusal pazar olmaya devam ediyor.
2.2 Pazarın Temel Etkenleri
2.3 Bölgesel Pazar Dinamikleri
| Bölge | Pazar Payı | Büyümenin Sürücüsü | Temel Trend |
| Asya-Pasifik | ~%45 | Kentleşme | Akıllı şebeke |
| Kuzey Amerika | ~%20 | Izgara modernizasyonu | Yenisiyle değiştirme |
| Avrupa | ~%18 | Enerji geçişi | Açık deniz rüzgarı |
| Orta Doğu ve Afrika | ~%10 | Elektrifikasyon | Yüksek sıcaklık üniteleri |
| Latin Amerika | ~%7 | Kamu hizmeti yatırımı | madencilik |
2.4 Rekabet Ortamı
Küresel güç transformatörü pazarına büyük çokuluslu şirketler ve uzmanlaşmış bölgesel üreticiler bir araya gelerek hizmet vermektedir. Başlıca uluslararası oyuncular arasında ABB (şu anda Hitachi Energy), Siemens, GE Grid Solutions, Schneider Electric ve Eaton yer alıyor. Ancak TBEA, China XD Group, CRRC gibi Çin merkezli üreticiler ve uzman firmalarLugaoGüç Co, Ltdrekabetçi fiyatlandırma, hızlı teslimat ve kalite standartlarının iyileştirilmesi yoluyla önemli uluslararası pazar payı elde etti.
Çin merkezli üreticiler artık özellikle Güneydoğu Asya, Orta Doğu, Afrika ve Latin Amerika'da küresel transformatör talebinin önemli bir bölümünü karşılıyor. Çinli üreticiler IEC, CE ve ANSI/IEEE standartlarını da içeren uluslararası sertifikaları giderek daha fazla karşılıyor ve bu da daha geniş küresel pazara erişim sağlıyor.
3.1 Manyetik Çekirdek Tasarımı
Manyetik çekirdek, herhangi bir güç transformatörünün merkezi elemanıdır. Birincil ve ikincil sargıları birbirine bağlayan manyetik akı için düşük isteksizlik yolu sağlar. Çekirdek tasarımı, yüksüz kayıpları (demir kayıpları), uyarma akımını, akustik gürültüyü ve mekanik stabiliteyi doğrudan etkiler.
Modern transformatör çekirdekleri, girdap akımı kayıplarını en aza indirmek için hassas bir şekilde kesilip istiflenen soğuk haddelenmiş tanecikli silikon çelik (CRGO) laminasyonlardan yapılmıştır. Gelişmiş tasarımlarda, önemli ölçüde daha düşük histerezis ve girdap akımı kayıpları sergileyen amorf çelik alaşımları kullanılabilir; bu, özellikle yüksüz kayıpların onlarca yıllık çalışma boyunca sürekli olarak biriktiği dağıtım transformatörlerinde faydalıdır.
3.2 Sargı Tasarımı ve Yalıtım Sistemleri
Sargılar, gerekli dönüş oranını, akım yoğunluğunu ve empedansı elde etmek için hassas bir şekilde sarılmış bobinler halinde şekillendirilmiş oksijensiz bakır veya alüminyum iletkenlerden yapılır. Yüksek gerilim sargılarında genellikle katmanlı sargı veya disk sargı konfigürasyonları kullanılırken, düşük gerilim sargılarında genellikle folyo veya sarmal yapılar kullanılır.
Yalıtım sistemleri trafo tipine göre değişiklik göstermektedir. Yağa batırılmış transformatörler, birincil katı yalıtım olarak yağ emdirilmiş kağıda (kraft kağıt veya termal olarak iyileştirilmiş kağıt) dayanır, baskı levha bariyerlerle tamamlanır ve hem soğutucu hem de dielektrik olarak mineral yağ kullanılır. Kuru tip transformatörler, sıvı dielektrik olmadan neme, toza ve kirlenmeye karşı mükemmel direnç sağlayan dökme reçine (epoksi) veya açık sarımlı cam elyaf takviyeli yalıtım sistemleri kullanır.
3.3 Soğutma ve Termal Yönetim
Termal yönetim, transformatör tasarımının en kritik yönlerinden biridir. Aşırı sıcaklık yalıtımın eskimesini hızlandırır, kayıpları artırır ve sonuçta transformatör ömrünü kısaltır. Transformatörler, yağlı tip için standart ONAN/ONAF/OFAF tanımlamaları ve kuru tip üniteler için AN/AF tanımlamaları kullanılarak soğutma yöntemlerine göre sınıflandırılır.
| Soğutma Kodu | Tanım |
| ONAN | Petrol Doğal Hava Doğal |
| ONAF | Petrol Doğal Havalı |
| OFAF | Yağlı Hava Kuvvetleri |
| BİR | Hava Doğal |
| AF | Hava Kuvvetleri |
3.4 Kısa Devre Dayanım Yeteneği
Güç transformatörleri, bağlı elektrik şebekesindeki kısa devre olayları sırasında oluşan muazzam elektromanyetik kuvvetlere dayanmalıdır. Beklenen kısa devre akımları, nominal akımın 20-25 katına ulaşabilir ve akımın karesiyle orantılı kuvvetler üretebilir. Destekli sarımlar, sıkı sarım geometrisi kontrolü ve yapısal çerçeve mühendisliği dahil olmak üzere sağlam mekanik tasarım, dayanım kabiliyetini sağlamak için gereklidir.
IEC 60076-5 veya IEEE C57.12 standartlarına göre kısa devre testi, arıza koşulları altında transformatörün mekanik ve termal bütünlüğünü doğrular. Bu test, güç ekipmanı endüstrisindeki en zorlu yeterlilik gereksinimlerinden birini temsil eder.

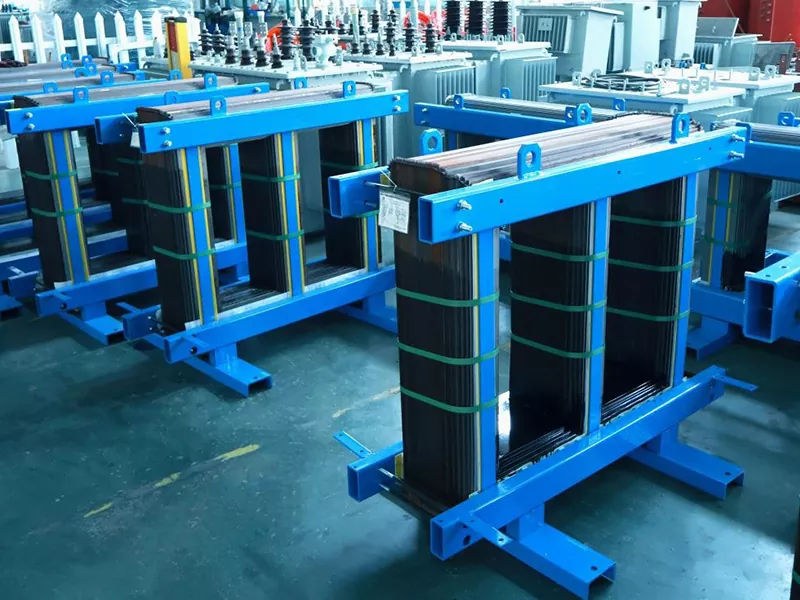

Kuru tip transformatörler, sıvı dielektrikler yerine hava ve katı yalıtım malzemelerini (öncelikle epoksi reçine veya cam elyaf takviyeli sistemler) kullanır. Sargılar ya epoksi reçineyle (döküm reçine kuru tip veya CRT) dökülür ya da cam elyafla sarılmış iletkenlerle sarılır ve reçine veya vernikle vakum basıncıyla emprenye edilir (VPI). En yaygın modern varyant olan dökme reçineli kuru tip transformatörler, boşlukları ortadan kaldırmak için tipik olarak vakumlu döküm koşulları altında sargıları bir epoksi reçine ve mineral dolgu karışımı içinde tamamen kapsüller. Sonuç, sıvı soğutma sıvısı gerektirmeyen ve doğası gereği yangına dayanıklı, sağlam, sızdırmaz, kendi kendine sönen bir yalıtım sistemidir.
Kuru tip transformatörler, insanlara veya hassas yapılara yakınlığın yağsız çalışmayı öncelik haline getirdiği yerlerde tercih edilen seçimdir. Başlıca uygulama sektörleri arasında ticari ve ofis binaları içindeki kentsel trafo merkezleri, hastaneler ve sağlık tesisleri, oteller ve konaklama kompleksleri, tren istasyonları ve metro sistemleri, temiz oda gereksinimleri olan üretim tesisleri, veri merkezleri ve telekomünikasyon tesisleri, yenilenebilir enerji dönüştürücü istasyonları ve deniz taşıtları güç sistemleri yer almaktadır.

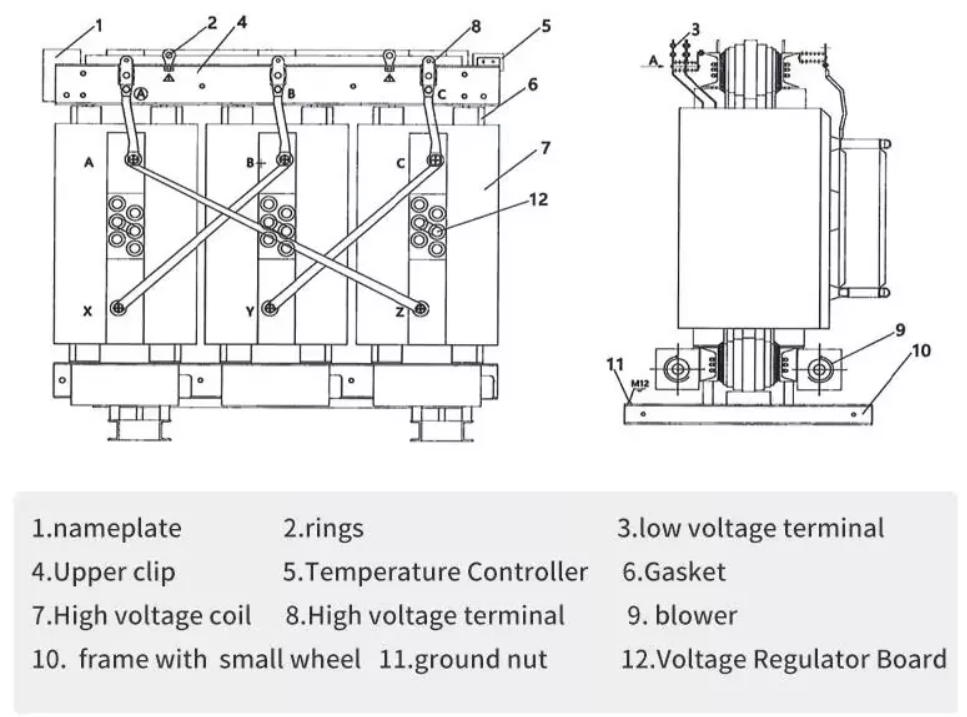

Anahtar Özellikler: Lugao Kuru Tip Transformatörler
Lugao Power Co., Ltd., dökme reçine (CRT) ve vakum basıncıyla emprenye edilmiş (VPI) konfigürasyonlarda kuru tip transformatörler üretmektedir. Standart değerler, 35 kV'a kadar birincil gerilimlerle 25 kVA ila 16.000 kVA'yı kapsar. Ürünler IEC 60076-11, GB/T 10228, CE ve CCC standartlarına uygundur. Özel muhafaza sınıfları, kademe değiştiriciler, sıcaklık izleme sistemleri ve basınçlı hava soğutma yükseltmeleri mevcuttur.

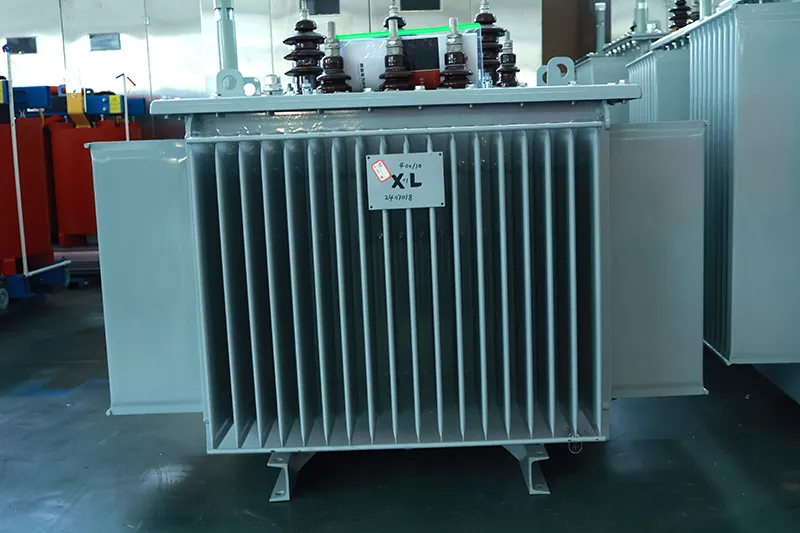

Yağa batırılmış güç transformatörleri, hem birincil yalıtım ortamı hem de ana soğutma maddesi olarak mineral transformatör yağı (veya sentetik esterler veya doğal ester yağları gibi alternatif dielektrik sıvılar) kullanır. Çekirdek ve sargılardan oluşan transformatörün aktif kısmı, kapalı bir çelik tank içindeki bu dielektrik sıvıya tamamen batırılmıştır. Çekirdek ve sargılardaki kayıplar nedeniyle üretilen ısı, yağa iletilir ve daha sonra radyatör bankları, oluklu tank duvarları veya soğutma tüpleri aracılığıyla çevredeki havaya dağıtılır.
Yağdan son derece etkili ısı transferi ile madeni yağın üstün dielektrik ve yalıtım özelliklerinin birleşimi, yağa batırılmış transformatörlerin çok yüksek güç yoğunluklarına ulaşmasını sağlar, bu da onları dağıtımdan (11–33 kV) ekstra yüksek gerilime (750 kV ve üstü) kadar voltaj sınıflarında yüksek kapasiteli uygulamalar ve dış mekan kurulumları için tercih edilen teknoloji haline getirir.
Artan çevre bilinci, yağa batırılmış transformatörler için biyolojik olarak parçalanabilen ve yangına dayanıklı dielektrik sıvılara olan ilgiyi artırdı. Bitkisel yağlardan türetilen doğal ester sıvıları, %95'i aşan biyolojik bozunma ve önemli ölçüde daha yüksek yanma noktaları (mineral yağ için yaklaşık 145°C'ye karşılık 300°C'nin üzerinde) sunar. Sentetik ester sıvıları daha geniş sıcaklık aralığı performansıyla benzer avantajlar sunar. Bu sıvılar, ekolojik açıdan hassas konumların yakınındaki, binaların içindeki veya yüksek yangın riski taşıyan bölgelerdeki transformatörler için giderek daha fazla kullanılmaktadır.
Yağlı transformatörlerdış mekan hizmet trafo merkezlerine, yüksek voltaj ara bağlantı noktalarına, endüstriyel güç beslemelerine, madencilik faaliyetlerine, petrol ve gaz tesislerine, hidroelektrik ve termik enerji istasyonlarına, yenilenebilir enerji toplama istasyonlarına ve yüksek voltajlı doğru akım (HVDC) dönüştürücü istasyonlarına hakimdir. Yüksek verimlilik, aşırı yük kapasitesi ve rekabetçi maliyetin büyük oranlarda birleşimi, onları şebeke ölçeğinde güç altyapısı için küresel standart haline getiriyor.
Temel Özellikler: Lugao Yağa Daldırılmış Transformatörler
Lugao Power Co., Ltd., 3,3 kV'tan 110 kV'a kadar birincil voltajlara sahip, 10 kVA'dan 50 MVA'ya kadar yağlı transformatörler üretmektedir. Ürünler arasında S11 ve S13 serisi standart verimlilik ünitelerinin yanı sıra düşük kayıplı amorf çekirdek çeşitleri de yer alıyor. Tüm üniteler IEC 60076, GB 1094 ve müşteri tarafından belirlenen uluslararası standartlara uygundur. Seçenekler arasında OLTC, DETC, koruma rölesi entegrasyonu, gaz rölesi, sıcaklık monitörleri ve özel tank konfigürasyonları yer alır.
| Parametre | Kuru Tip (CRT) | Yağlı | Karar Faktörü |
| Maksimum Gerilim | 36 kV'a kadar | 1100 kV'a kadar | Yüksek voltaj: Petrol kazanıyor |
| Maksimum Derecelendirme | ~20 MVA'ya kadar | 1.500 MVA'ya kadar | Büyük kapasite: Petrol kazanır |
| Yangın Güvenliği | Mükemmel (F1/F0) | Muhafaza gerektirir | Salon: Kuru galibiyet |
| Bakım | Çok düşük | Orta (yağ kontrolleri) | Kolaylık: Kuru galibiyet |
| MVA başına maliyet | Daha yüksek | Daha düşük | Bütçe: Petrol kazanıyor |
| Çevresel Risk | Hiçbiri | Petrol sızıntısı potansiyeli | Eko: Kuru galibiyet |
| Gürültü Seviyesi | 55–70 dB(A) | 45–60 dB(A) | Sessiz bölgeler: Petrol kazanıyor |
| Aşırı Yük Kapasitesi | Sınırlı | Harika | Zirveler: Petrol kazandı |
| Nem Direnci | Mükemmel (mühürlü) | İyi (kapalı tank) | Nem: Kuru kazanç |
| Kurulum Hızı | Hızlı (yağ doldurma yok) | Daha yavaş (yağ dolumu) | Hız: Kuru galibiyet |
Transformatör standartları, ürünlerin elektrik gücü uygulamalarına uygun kabul edilmesi için karşılaması gereken minimum performans, güvenlik ve test gerekliliklerini tanımlar. Tanınmış uluslararası standartlara uygunluk, proje onayı, şebeke bağlantısı, finansman ve düzenlenmiş pazarlara ihracat için bir ön koşuldur. Ayrıca alıcılara tutarlı kalite ve sonraki ekipmanlarla uyumluluk güvencesi sağlar.
Tasarım standartlarına uygunluğun ötesinde, belirli pazarlara yönelik transformatörler, tanınmış kuruluşlardan ürün sertifikasyonu gerektirir. Avrupa Ekonomik Alanı'na giren ekipmanlar için Alçak Gerilim Direktifi ve Elektromanyetik Uyumluluk Direktifine uygunluğu gösteren CE işareti zorunludur. Çin'de satılan ekipmanlar için CCC (Çin Zorunlu Sertifikasyonu) gereklidir. KEMA, TUV, UL veya CSA Laboratuarları tarafından üçüncü taraf testleri, belirli proje spesifikasyonları veya yüksek güvence gerekliliklerine sahip son müşteriler tarafından gerekli olabilir.
Lugao Uyumluluk Durumu
Lugao Power Co., Ltd., tüm ürünleri IEC 60076 serisi, GB 1094, GB/T 10228, ANSI/IEEE C57 ve İngiliz Standartlarına uygun olarak tasarlar ve üretir. Ürünler CE ve CCC sertifikalarına sahiptir. Fabrika kalite yönetimi ISO 9001:2015 sertifikasına sahiptir. İhracat projeleri için istek üzerine ANSI, BS veya AS/NZS standartlarına yönelik özel mühendislik mevcuttur.
Birinci sınıf transformatör üretimi, üretimin her aşamasında sıkı bir kalite yönetimi gerektirir. Gelen malzeme kontrolünden nihai fabrika kabul testlerine kadar disiplinli bir kalite sistemi, tutarlı saha performansının tek güvenilir garantisidir. Önde gelen üreticiler, prosese özel kalite planları, kritik parametrelere ilişkin istatistiksel proses kontrolü (SPC) ve malzemelerin ve test sonuçlarının tam izlenebilirliği ile desteklenen, ISO 9001 sertifikalı kalite yönetim sistemlerini uygulamaktadır.
Bir transformatörün kalitesi sonuçta ham maddelerinin kalitesini yansıtır. Gelen kalite kontrol (IQC) denetimine tabi olan önemli gelen malzemeler arasında silikon çelik laminasyonlar (kalınlık, manyetik geçirgenlik ve çekirdek kaybı açısından ölçülür), bakır veya alüminyum iletkenler (saflık, boyutlar ve elektriksel iletkenlik açısından doğrulanmıştır), CRT tasarımları için epoksi reçine sistemleri ve sertleştiriciler (viskozite, jel süresi ve mekanik özellikler), yalıtım kağıdı ve baskı levhası (dielektrik mukavemeti, nem içeriği ve boyut toleransı) ve transformatör madeni yağı (dielektrik mukavemeti, nem içeriği, asitlik ve yağa batırılmış üniteler için çözünmüş gaz analizi).
| Rutin Test | Amaç |
| Oran ölçümü | Etiket spesifikasyonlarına göre dönüş oranı doğruluğunu doğrular |
| Vektör grubu ve faz yer değiştirme kontrolü | Sargı bağlantılarını ve polariteyi doğrular |
| Empedans voltajı ve yük kaybı ölçümü | Nominal akımda kaçak empedansını ve bakır kayıplarını doğrular |
| Yüksüz kayıp ve yüksüz akım ölçümü | Nominal voltajda çekirdek kaybını ve mıknatıslanma akımını doğrular |
| Uygulamalı gerilim dayanım testi | Sargıların zemine karşı ve sargılar arasındaki yalıtım bütünlüğünü test eder |
| İndüklenmiş gerilim dayanım testi | Yüksek frekanslı voltaj altında dahili yalıtım kapasitesini doğrular |
| Yalıtım direnci ölçümü | Genel yalıtım durumunu ve nem hassasiyetini kontrol eder |
Transformatör kayıpları, yüzde olarak küçük olsa da (tipik olarak nominal gücün %0,5-1,5'i), küresel kurulu sistem genelinde devasa toplamlara ulaşıyor. Tahminler, trafo kayıplarının toplam küresel elektrik üretiminin yaklaşık %1-2'sini oluşturduğunu, yani yıllık yüz milyarlarca kilovatsaati temsil ettiğini öne sürüyor. 25-40 yıl hizmet ömrüne sahip tek bir transformatör için kayıplarda %10'luk bir azalma bile yaşam döngüsü boyunca önemli enerji maliyetlerinden tasarruf sağlar.
Avrupa Birliği'ndeki (Ekotasarım Direktifi), Amerika Birleşik Devletleri'ndeki (DOE verimlilik standartları) ve giderek Asya'daki düzenleyiciler, güç ve dağıtım transformatörleri için zorunlu minimum verimlilik standartları oluşturmuştur. Bu düzenlemeler giderek sıkılaşıyor ve üreticiler ve alıcılar için düşük kayıplı tasarımlara öncelik verme konusunda ticari bir zorunluluk yaratıyor.
Trafo kayıpları iki ana kategoriden oluşur. Yüksüz kayıplar (demir veya çekirdek kayıpları da denir), yük seviyesinden bağımsız olarak transformatöre enerji verildiğinde meydana gelir. Bunlar, manyetik çekirdekteki histerezis ve girdap akımlarından kaynaklanır ve yüksek kaliteli tane yönelimli silikon çelik, laminasyonların hassas lazerle çizilmesi, kademeli çekirdek montaj teknikleri ve birinci sınıf tasarımlarda amorf çelik alaşımlarının kullanımı (geleneksel CRGO çeliğine kıyasla yüksüz kayıpları %70-80 oranında azaltır) sayesinde en aza indirilir.
Yük kayıpları (bakır veya kısa devre kayıpları olarak da adlandırılır) yük akımının karesiyle orantılıdır ve sargılardaki dirençli ısınmadan kaynaklanır. Yük altında sargılardaki başıboş ve girdap kayıplarını yönetmek için optimize edilmiş sargı geometrisi, daha düşük dirençli iletkenler ve gelişmiş aktarma teknikleri yoluyla bunlar azaltılır.
Bir güç transformatörünün ilk satın alma fiyatı, toplam yaşam döngüsü maliyetinin yalnızca bir bileşenini temsil eder. Yalnızca satın alma fiyatı riskine odaklanan satın alma ekipleri, transformatör sahipliğinin gerçek ekonomik yükünü hafife alıyor. Titiz bir toplam sahip olma maliyeti (TCO) analizi, spesifikasyon ve satın alma aşamasından kurulum, işletme, bakım ve nihai hizmetten çıkarma aşamasına kadar tüm harcamaları dikkate alır.
| TCO Bileşeni | Hususlar |
| Satın alma fiyatı | Ekipman maliyeti, fabrika kabul testleri, dokümantasyon ve paketleme |
| Taşıma ve lojistik | Uluslararası nakliye, gümrük vergileri, iç nakliye ve sigorta |
| Kurulum ve devreye alma | Saha hazırlığı, inşaat işleri, kablo bağlantıları, yağ dolumu (yağ üniteleri) ve devreye alma hizmetleri |
| Yüksüz kayıp maliyeti (aktifleştirilmiş) | Aktifleştirilmiş kayıp yöntemi kullanılarak değerlendirilmiştir: A × Yerel enerji maliyeti üzerinden tasarım ömrü boyunca yüksüz kayıp (kW) |
| Yük kaybı maliyeti (aktifleştirilmiş) | B × Nominal yükte yük kaybı (kW), tasarım ömrü boyunca indirimli |
| Bakım maliyeti | Yağ testi ve değişimi (yağ üniteleri), conta bakımı, soğutma sistemi bakımı ve kademe değiştirici servisi |
| İzleme ve koruma | Dijital izleme sistemleri, röle koruması, SCADA entegrasyonu |
| Hizmetten çıkarma ve imha | Yağın imhası veya geri dönüşümü (yağ üniteleri), transformatör çekirdeği ve sargı geri dönüşümü |
Enerji endüstrisi, trafo ihalelerini genellikle A&B faktörü yöntemi olarak da bilinen aktifleştirilmiş kayıp yöntemini kullanarak değerlendirir. Toplam değerlendirilen maliyet şu şekilde hesaplanır:
TEC = Satın Alma Fiyatı + (A × P0) + (B × Pk)
P0'ın yüksüz kayıp (kW) olduğu yerde, Pk nominal akımdaki yük kaybıdır (kW), A yüksüz kayıpların aktifleştirilmiş maliyetidir ($/kW, 7/24 çalışmayı yansıtır) ve B yük kayıplarının aktifleştirilmiş maliyetidir ($/kW, görev döngüsü ve yük faktörünü yansıtır). Bu çerçeveyi kullanarak, nominal değerde daha ucuz görünen bir transformatör, daha yüksek enerji kayıpları nedeniyle kullanım ömrü boyunca daha pahalı olabilir.
Jeneratör yükseltici transformatörler (GSU), uzun mesafeli toplu güç aktarımı için güç jeneratörlerinin çıkış voltajını (tipik olarak 11–22 kV) iletim voltajı seviyelerine (110 kV, 220 kV, 500 kV veya daha yüksek) dönüştürür. Bu transformatörler, genellikle 100 MVA'dan 1.000 MVA'nın üzerindeki değerlere sahip, güç sistemindeki en büyük ve en kritik elektrikli ekipman parçaları arasındadır. Ototransformatörler, iletim ağının farklı voltaj seviyelerini birbirine bağlayarak esnek güç akışı yönetimi sağlar.
Ağır sanayi, en zorlu transformatör uygulama ortamlarından biridir. Çelik fabrikaları, alüminyum izabe tesisleri, çimento fabrikaları, kimyasal işleme tesisleri ve madencilik operasyonları, yüksek harmonik içeriğe, sık yük dalgalanmalarına ve yüksek sıcaklıklar, toz, titreşim ve aşındırıcı atmosferler gibi zorlu ortam koşullarına dayanabilen transformatörlere ihtiyaç duyar. Endüstriyel transformatörler genellikle özel yalıtım işlemleri, geliştirilmiş kısa devre dayanım değerleri ve harmonik filtrelemenin ayarlanmasıyla özel olarak tasarlanmıştır.
Güneş fotovoltaik ve rüzgar enerjisi üretimindeki patlayıcı büyüme, yeni transformatör uygulama gereksinimleri yarattı. Güneş enerjisi santralleri, toplama için DC invertör çıkışını orta gerilime dönüştüren invertör transformatörlerine veya dizi düzeyinde yükseltici transformatörlere ihtiyaç duyar. Türbin motorunun içine veya tabanına yerleştirilen rüzgar türbini transformatörleri, rüzgar üretiminin mekanik titreşimine, termal çevrimine ve harmonik yükleme karakteristiğine dayanmalıdır.
Açık deniz rüzgar santralleri, tuzlu su atmosferine maruz kalan platforma monte transformatörler, sınırlı bakım erişimi ve sınırlı alan nedeniyle özellikle zorlu gereksinimler sunar. Bu zorlu ortamlarda hem kuru tip (nacelle kurulumları için) hem de özel yağa batırılmış üniteler (açık deniz platform trafo merkezleri için) kullanılmaktadır.
Yüksek katlı ofis kuleleri, alışveriş merkezleri, oteller, hastaneler, üniversiteler ve veri merkezleri, şebeke besleme gerilimini kullanılabilir bina gerilimlerine (dünyanın çoğunda 380/220V) düşürmek için orta gerilim kuru tip transformatörlere güvenmektedir. Dökme reçineli kuru tip transformatörlerin yangın güvenliği özellikleri, düşük bakım gereksinimleri ve kompakt boyutları, onları bu uygulamalar için baskın seçim haline getirmektedir.
Lugao Power Co., Ltd., kuru tip ve yağlı güç transformatörlerinin tasarımı, mühendisliği ve üretimi üzerine uzmanlaşmış, merkezi Çin'de bulunan profesyonel bir güç transformatörü üreticisi ve tedarikçisidir. Yurtiçi ve uluslararası pazarlara güvenilir, yüksek kaliteli elektrik çözümleri sunma misyonuyla kurulan Lugao, teknik hassasiyet, üretim disiplini ve müşteri odaklı hizmete dayalı bir itibar kazanmıştır.
Çeşitli elektrikli ekipman gruplarından farklı olarak Lugao'nun güç transformatörlerine özel odaklanması, ürün portföyünde derin teknik uzmanlık, sürekli süreç iyileştirme ve bölünmez mühendislik ilgisi sağlar. Bu uzmanlık doğrudan ürün kalitesine, uygulama bilgisine ve duyarlı müşteri desteğine dönüşür.
| Ürün Kategorisi | Tanım |
| Kuru Tip Dökme Reçineli Transformatörler | Dökme reçine (CRT) tasarımı, 25 kVA - 16.000 kVA, 35 kV'a kadar birincil, IEC 60076-11 / GB/T 10228 uyumlu |
| Kuru Tip VPI Transformatörler | Havalandırmalı iç mekan uygulamaları için vakum basıncıyla emprenye edilmiş, açık sarımlı tasarım |
| Yağlı Dağıtım Transformatörleri | 10 kVA - 10 MVA, 3,3 kV - 35 kV, standart S11/S13 serisi, düşük kayıplı amorf çekirdek seçenekleri |
| Yağlı Güç Transformatörleri | Trafo merkezi ve endüstriyel güç uygulamaları için 50 MVA'ya kadar, 110 kV sınıfı |
| Özel ve Özel Transformatörler | Maden, denizcilik sınıfı, yüksek sıcaklıklı ortam, harmonik dirençli veya diğer özel konfigürasyonlar |
Lugao'nun üretim tesisi, sarma makineleri, maça kesme ve istifleme ekipmanları, reçine döküm ve kürleme fırınları, yağ işleme ve vakum dolum sistemleri ve kapsamlı bir elektrik test laboratuvarı da dahil olmak üzere hem kuru tip hem de yağa batırılmış transformatör üretimi için amaca yönelik olarak inşa edilmiş üretim hatlarıyla donatılmıştır. Çekirdek laminasyonlarının, sargıların ve tank düzeneklerinin şirket içi üretimi, tam kalite kontrolü ve özel gereksinimlere hızlı yanıt verilmesini sağlar.
Lugao'nun kalite yönetim sistemi, tasarım, tedarik, üretim, test ve satış sonrası hizmet süreçlerini kapsayan ISO 9001:2015 sertifikasına sahiptir. Şirket, IEC 60076 ve GB standart serilerinin gerektirdiği tüm rutin ve tip testleri gerçekleştirebilecek kapasiteye sahip tam donanımlı bir test laboratuvarına sahiptir. Test verileri dijital olarak kaydedilir ve bireysel trafo seri numaralarına göre izlenebilir; ihracat ve proje devreye alma gereksinimleri için tam ürün belgelerini destekler.
Lugao transformatörleri Güneydoğu Asya, Orta Doğu, Afrika, Doğu Avrupa ve Latin Amerika'daki projelere tedarik edildi. Uluslararası proje deneyimi, yenilenebilir enerji toplama trafo merkezlerini, endüstriyel tesis güç sistemlerini, altyapı elektrifikasyon programlarını ve ticari bina OG/LV kurulumlarını kapsamaktadır. Lugao'nun ihracat kapasitesi, müşteri tarafından belirlenen uluslararası standartlara uygunluğu, üçüncü taraf denetim düzenlemelerini ve tam ihracat belge paketlerini içerir.
Standart katalog transformatörleri genel uygulama gereksinimlerinin çoğunu kapsar. Ancak endüstriyel, altyapı ve enerji üretim projelerinin önemli bir kısmı, katalog spesifikasyonlarından farklı transformatörler gerektirir. Lugao'nun şirket içi mühendislik ekibi, nominal güç (kVA/MVA), voltaj oranı, vektör grubu, empedans voltajı, yalıtım sınıfı, soğutma yöntemi, muhafaza IP derecesi, sıcaklık izleme, kademe değiştirici tipi (DETC/OLTC) ve fiziksel boyutlar dahil olmak üzere tüm önemli parametrelerde tam özelleştirmeyi destekler.
İhracat ve proje tedarik transformatörleri, test sertifikaları (rutin ve tip), boyut çizimleri, kurulum ve bakım kılavuzları, anma plakası programı, kalite kontrol kayıtları, ana bileşenler için malzeme sertifikaları ve uygunluk sertifikalarını içeren kapsamlı bir dokümantasyon paketi ile birlikte teslim edilir (CE, CCCveya müşteri tarafından belirlenen üçüncü taraf sertifikasyonu).
Lugao, ara marjları ortadan kaldıran ve mühendislik, üretim ve kalite fonksiyonlarına doğrudan erişimin yanı sıra rekabetçi fiyatlandırmayı mümkün kılan, fabrikadan doğrudan tedarik modeli uygulamaktadır. Müşteriler, mühendislik ve üretim ekipleriyle doğrudan iletişimden, şeffaf üretim ilerleme güncellemelerinden ve zamana duyarlı projeler için üretim planlamasını etkileme yeteneğinden yararlanır.
Standart ürün teslim süreleri derecelendirmeye, karmaşıklığa ve mevcut üretim yüküne bağlı olarak 4 ila 12 hafta arasında değişir. Standart dışı özelliklere sahip özel olarak tasarlanmış transformatörler, siparişin verilmesinden sevkiyata kadar genellikle 10-18 hafta sürer. Lugao, yüksek hacimli standart derecelendirmeler için acil ihtiyaçlar için hızlı teslimata olanak tanıyan bir tampon stok programı sürdürüyor.
Tüm Lugao transformatörleri, ahşap kasa, nem emici kurutucu paketler, nakliye sırasında yağa batırılmış üniteler için nitrojen basınçlandırma ve darbe gösterge etiketleri ile uluslararası nakliye için paketlenmiştir. Taşıma seçenekleri arasında tam konteyner yükü (FCL) deniz taşımacılığı, konteynerden az yük (LCL) konsolidasyonu ve küçük acil gönderiler için hava taşımacılığı yer alır. Lugao, büyük ihracat rotalarında deneyimli nakliye komisyoncuları ile ilişkilerini sürdürmektedir.
Lugao'nun taahhüdü ürün teslimatının ötesine uzanır. Transformatör kurulumu, yağ doldurma ve devreye alma kontrolleri, koruma rölesi ayar önerileri ve yağa batırılmış üniteler için ilk çözünmüş gaz analizi (DGA) için mühendislik rehberliği ile kurulum ve devreye alma aşaması boyunca teknik destek mevcuttur. Garanti kapsamı ve yedek parça bulunabilirliği standart tedarik paketinin bir parçasıdır.
Dijital sensörlerin, iletişim arayüzlerinin ve veri analitiğinin güç transformatörlerine entegrasyonu, şebeke varlık yönetiminde temel bir evrimi temsil etmektedir. Akıllı transformatörler, yağ sıcaklığı, sargı sıcaklığı, çözünmüş gaz seviyeleri, kısmi deşarj aktivitesi, yağ kalite parametreleri ve yük akımının sürekli izlenmesi ile donatılmıştır. Veriler, IEC 61850 veya IoT protokolleri aracılığıyla varlık yönetimi platformlarına iletilerek, tahmine dayalı bakım algoritmalarının gelişen arızaları arızadan haftalar veya aylar önce belirlemesine olanak tanır. Dijital izleme, beklenmeyen arıza riskini önemli ölçüde azaltır, aşırı yükleme veya aşırı gerilim olaylarını önleyerek transformatörün servis ömrünü uzatır ve bakım aralıklarını optimize eder. Transformatör pazarında, özellikle kritik şebeke varlıkları ve merkezi uzaktan izlemenin sık sık yapılan manuel denetimlerin yerini alabileceği filolar için akıllı izlemenin hızla benimsendiği görülüyor.
Yağ emdirilmiş kraft kağıt ve mineral yağdan oluşan geleneksel transformatör yalıtımının maksimum sürekli sıcaklık derecesi 98°C'dir (sıcak nokta). Termal olarak geliştirilmiş kağıt bunu yaklaşık 110°C'ye çıkarırken, poliamid (aramid) yalıtım sistemleri 140°C veya daha yüksek sıcaklıklarda çalışabilir. Yüksek sıcaklık yalıtım sistemleri, transformatörlerin belirli bir fiziksel boyut için daha yüksek seviyelere yüklenmesini sağlayarak MVA başına sermaye maliyetini azaltır veya aynı değer için düşük sıcaklıkta çalışarak yalıtım ömrünü önemli ölçüde uzatır.
Erimiş çeliğin hızla söndürülmesiyle üretilen amorf metal alaşımları, geleneksel tane yönelimli silikon çeliğe kıyasla manyetik kayıpları önemli ölçüde azaltan düzensiz bir atom yapısı sergiler. Amorf çekirdek dağıtım transformatörleri, geleneksel tasarımlara göre %70-80 daha düşük yüksüz kayıplara ulaşarak etkileyici bir enerji verimliliği avantajı sunar. Amorf ve konvansiyonel çekirdekler arasındaki maliyet farkı daraldıkça ve enerji verimliliği düzenlemeleri sıkılaştıkça, amorf çekirdekli transformatörler dünya çapındaki dağıtım uygulamalarında pazar payı kazanmaktadır.
Üniversitelerdeki, ulusal laboratuvarlardaki ve önde gelen üreticilerdeki araştırma ve geliştirme programları, geleneksel düşük frekanslı manyetik transformatörün yerini yüksek frekanslı güç elektroniği dönüşüm aşamasıyla değiştiren katı hal transformatörü (SST) konseptini geliştiriyor. SST'ler tek bir cihazda galvanik izolasyon, çift yönlü güç akışı, kontrol edilebilir voltaj ve frekans dönüşümü ve reaktif güç kompanzasyonu sunar. Henüz kamu hizmeti ölçeğinde ticari olarak konuşlandırılmamış olsa da SST'ler, LVDC mikro şebekeleri, EV şarjı ve esnek AC/DC şebeke ara bağlantısı gibi uygulamalara yönelik yoğun araştırma ilgisini çekmektedir.
Açık deniz rüzgar enerjisi endüstrisi, tuz püskürtme direnci, makine dairesi ve platform montajı için kompakt ayak izleri, gelişmiş sismik direnç ve bazı konsept tasarımlarda 1.000 metreyi aşan derinliklerde tam deniz altı operasyonu dahil olmak üzere aşırı deniz ortamlarında çalışabilen transformatörlere olan talebi artırmaktadır. Denizaltı transformatör teknolojisi, derin su petrol ve gaz işleme elektrifikasyonu ve açık deniz rüzgar enerjisinin yönlendirdiği aktif bir gelişme alanıdır.
Güç transformatörleri, modern elektrik uygarlığının temelini oluşturan vazgeçilmez bir teknolojidir. Güvenilirlikleri, verimlilikleri ve uzun ömürleri, dünya çapındaki güç sistemlerinin ekonomisini ve sürdürülebilirliğini doğrudan etkiler. Kuru tip ve yağa batırılmış teknoloji arasındaki seçim ikili değil, bağlama bağlıdır ve voltaj seviyesi, güç değeri, kurulum ortamı, yangın güvenliği gereksinimleri, bakım felsefesi ve kullanım ömrü maliyet hedeflerine göre yönlendirilir. Küresel güç transformatörü pazarı, yenilenebilir enerji entegrasyonu, kentleşme, endüstriyel büyüme ve şebeke modernizasyonunun etkisiyle genişlemeye devam ediyor. Lugao Power Co., Ltd. gibi uzman firmalar da dahil olmak üzere Çin merkezli üreticiler, bu talebin karşılanmasında giderek daha önemli bir rol oynuyor ve uluslararası uyumlu ürünleri rekabetçi fiyatlarla, artan mühendislik gelişmişliği ve kalite güvencesi seviyeleriyle sunuyor.
Lugao Power Co., Ltd., transformatör tedarikçilerini değerlendiren satın alma ekipleri için ilgi çekici bir teklif sunuyor: güç transformatörlerine özel odaklanma, hem kuru tip hem de yağa batırılmış ürün gruplarında derin mühendislik kapasitesi, uluslararası standartlara sıkı uyumluluk, şeffaf kalite belgeleriyle fabrikadan doğrudan tedarik ve başarılı uluslararası proje teslimi geçmişi. Lugao'nun teknik yeterlilik, kalite taahhüdü ve rekabetçi fiyatlandırma kombinasyonu, onu çok çeşitli endüstri ve coğrafyalardaki projeler için güçlü bir ortak haline getiriyor.
