Makale Özeti: Odaldırılmış transformatörlerGünümüzün elektrik sistemlerinde, gücü şebekeler, endüstriyel tesisler ve altyapı projeleri arasında güvenilir bir şekilde aktarmak için kullanılan kritik bileşenlerdir. Bu ayrıntılı incelemede tasarımlarını, özelliklerini, performans avantajlarını, ortak uygulamalarını, teknoloji karşılaştırmalarını, kurulumla ilgili hususları ve pratik SSS'leri inceliyoruz.
📌 İçindekiler
- Yağlı Transformatör Nedir?
- Yağlı Transformatörler Nasıl Çalışır?
- Temel Faydalar ve Özellikler
- Tipik Uygulamalar
- Yağlı ve Kuru Tip Transformatörler
- Tasarım ve Teknik Özellikler
- Kurulum ve Bakım İpuçları
- SSS
Yağlı Transformatör Nedir?

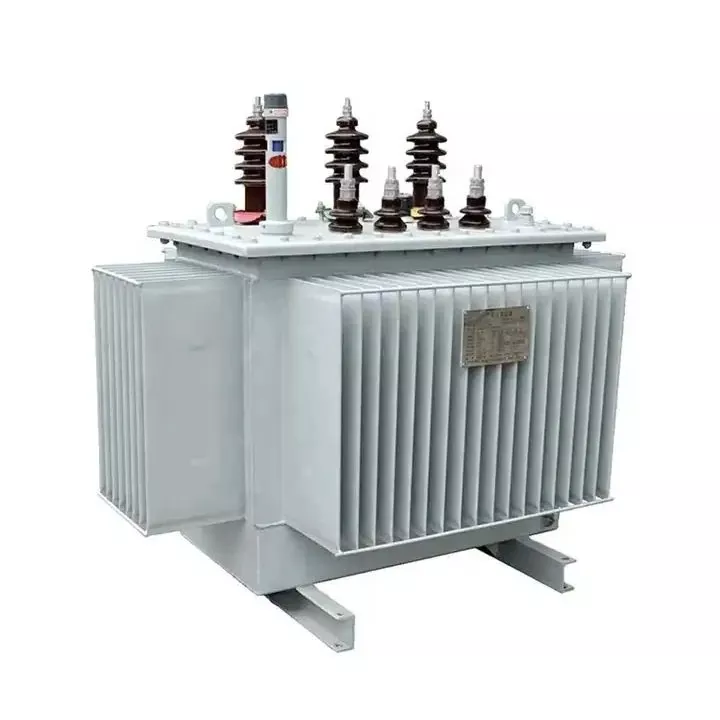

Biryağlı transformatörçekirdeğini ve sargılarını hem soğutmak hem de yalıtmak için yüksek kaliteli yalıtım yağı kullanan bir elektrik transformatörüdür. Bu tasarım, ısıyı dağıtırken ve elektriksel koruma sağlarken, güç iletim ve dağıtım ağlarındaki voltajları verimli bir şekilde artırmasına veya azaltmasına olanak tanır.
Önde gelen üreticiler gibiLugaoBu transformatörleri uluslararası standartları ve proje gereksinimlerini karşılayacak şekilde tasarlama ve üretme konusunda uzmanlaşarak sürekli yük koşullarında bile tutarlı performans sağlar.
Yağlı Transformatörler Nasıl Çalışır?
Kuru tip transformatörlerin aksine, yağa batırılmış transformatörler, çekirdeği ve sargı düzeneğini çevreleyen, yalıtım yağıyla doldurulmuş sızdırmaz bir tank içerir. Petrol iki önemli role hizmet eder:
- Soğutma:Doğal konveksiyon ve harici radyatörler yoluyla ısıyı emer ve dağıtır.
- Yalıtım:Elektriksel arızaları önlemek için mükemmel dielektrik dayanımı sağlar.
Transformatörün sargılarından elektrik akımı geçtiğinde ısı üretilir. Yağ bu ısıyı emer ve konveksiyon yoluyla yüzeye taşıyarak çevreye dağılır. Bu verimli soğutma, yağa batırılmış transformatörlerin aşırı ısınmadan yüksek yükler altında çalışmasına olanak tanır.
Temel Faydalar ve Özellikler
| Özellik | Tanım |
|---|---|
| Verimli Soğutma | Yağ ortamı ısıyı emer ve sabit sıcaklık kontrolünü destekler. |
| Gelişmiş Yalıtım | Yağ, iç arklanmayı önlemek için yüksek dielektrik mukavemeti sağlar. |
| Uzun Hizmet Ömrü | Sağlam tasarım aşınmayı azaltır ve çalışma ömrünü uzatır. |
| Yük Altında Güvenilir | Minimum performans kaybıyla kısa süreli aşırı yüklerin üstesinden gelir. |
| Zorlu Ortamlara Uyumlu | Yüksek sıcaklıkta, tozlu ve nemli alanlarda kararlı çalışma. |
Yağ hem soğutucu hem de yalıtım ortamı görevi gördüğünden, bu transformatörler onlarca yıl boyunca operasyonel bütünlüğü korurken üstün termal yönetim sağlar.
Tipik Uygulamalar
Yağa batırılmış transformatörler aşağıdakiler de dahil olmak üzere birçok sektörde kullanılmaktadır:
- Kentsel ve kırsal elektrik şebekesi iyileştirmeleri
- İletim ve dağıtım ağları için trafo merkezleri
- Metalurji, madencilik ve kimya endüstrisi tesisleri
- Altyapı ve endüstri parkları
- Ticari ve konut güç kaynağı sistemleri
Örneğin,LugaoYağa batırılmış transformatörler dünya çapında trafo merkezlerinde ve kentsel güç kaynağı ağlarında başarıyla kullanılmaktadır.
Yağlı ve Kuru Tip Transformatörler
Yağa batırılmış transformatörlerin hava soğutmalı alternatiflerle nasıl karşılaştırıldığını anlamak önemlidir:
| Bakış açısı | Yağlı | Kuru Tip |
|---|---|---|
| Soğutma Verimliliği | Harika | Ilıman |
| Ömür | 25–30+ yıl | 15–20 yıl |
| Aşırı Yük İşleme | Yüksek | Sınırlı |
| Bakım | Düzenli yağ kontrolleri gerektirir | Daha az bakım |
| Emniyet | Yangından korunma gerektirir | Yanıcı değildir |
Yağa batırılmış transformatörler genellikle daha yüksek performans ve daha uzun ömür sunar, ancak bunların yağlı ortamı dikkatli kullanım ve çevre güvenliği hususlarını gerektirir.
Tasarım ve Teknik Özellikler
Yağa batırılmış transformatörler için bazı tipik teknik parametreler şunlardır:
- Nominal Kapasite: 50kVA–50.000kVA
- Anma Gerilimi: 6kV / 10kV / 20kV / 35kV / 110kV
- Soğutma Tipi: ONAN / ONAF
- Frekans: 50Hz / 60Hz
- Standartlar: IEC, GB, CE, CCC
Bu spesifikasyonlar sektördeki yaygın uygulamaları yansıtır ve pazarda mevcut olan konfigürasyon aralığını vurgular.
Kurulum ve Bakım İpuçları
- Yağa batırılmış transformatörlerin kurulduğu yerlerde muhafaza çukurları ve güvenlik duvarları da dahil olmak üzere uygun yangın güvenliği altyapısının sağlanması.
- Düzenli olarak yağ kalitesi kontrolleri yapın (örn. dielektrik dayanımı, nem içeriği).
- Yağ bozulmasını ve ısı yayılım performansını izlemek için önleyici bakım yapın.
- Kurulum sırasında uluslararası standartlara ve yerel düzenleyici gerekliliklere uyun.
Kullanım ömrünü uzatmak ve güvenli çalışmayı sağlamak için doğru kurulum ve bakım şarttır.
Sıkça Sorulan Sorular
Yağa batırılmış transformatörleri daha verimli kılan nedir?
Soğutma yağı, termal stresi ve güç kayıplarını azaltmaya yardımcı olarak transformatörlerin daha yüksek yüklerde verimli çalışmasını sağlar.
Yağa batırılmış transformatörler güvenli midir?
Evet — ancak yağ ortamları yanıcı olduğundan kurulumlarda yangın güvenliği önlemleri ve uygun muhafaza planlaması bulunmalıdır.
Yağa batırılmış transformatörler ne kadar dayanır?
Uygun bakım ile bu transformatörler, yük ve çevre koşullarına bağlı olarak 25 yıl veya daha fazla dayanabilir.
Yağa batırılmış transformatörler dış mekanlarda kullanılabilir mi?
Evet, koruyucu muhafazalar içinde muhafaza edilmeleri ve yağ durumunun izlenmesi şartıyla genellikle dış mekan trafo merkezlerine kurulurlar.
Çözüm: Yağlı transformatörler, modern elektrik şebekelerinin güçlü, verimli ve güvenilir iş makineleridir. Termal yönetimden uzun vadeli kararlılığa kadar tasarımları, dünya çapında çok çeşitli elektrik altyapılarını desteklemelerine olanak tanır.
Güç altyapınızı yükseltmeyi veya konuşlandırmayı düşünüyorsanız ve Lugao'daki sağlam trafo çözümlerimiz hakkında daha fazla bilgi edinmek istiyorsanız,bize UlaşınÜrünlerimizin proje hedeflerinizi nasıl karşılayabileceğini tartışmak için bugün!
