Onları soğutmanın ana yolları birkaç temel noktaya iniyor. İlk olarak, doğal hava için AN'ye giden doğal hava soğutması vardır. Bu, ısıyı uzaklaştırmak için tamamen doğal konveksiyon ve radyasyona bağlıdır.
Sargılarda ve çekirdekte ısı birikerek etrafındaki havayı ısıtır. Isınan hava hafifler ve kendiliğinden yükselir. Daha sonra soğuk hava alttan içeri akar, sıcak hava ise üstteki havalandırma deliklerinden çıkar. Bu, sürekli bir akımın devam etmesini sağlar.
Tasarımcılar akışı artırmak için akıllı noktalara havalandırma delikleri ve hava yolları yerleştirdi. Ayrıca ısının daha iyi yayılmasına yardımcı olmak için kanatçıklar veya dalgalı şekillerle dış kısmı daha büyük hale getirirler. Bu yöntemi daha küçük birimlerde, örneğin yaklaşık 2.000 kVA'ya kadar çok sık görüyorsunuz. Çok ağır olmayan sabit yüklerin olduğu yerlere uygundur.

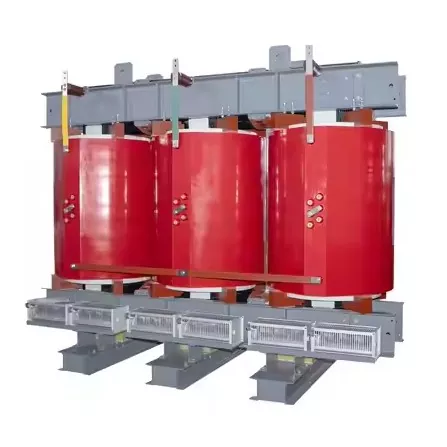

Daha sonra, zorlamalı hava için AF olarak bilinen zorlamalı hava soğutması vardır. Bu, daha büyük güç ihtiyaçları için veya işler biraz aşırı yüklendiğinde devreye giriyor. Havayı daha sert ve daha hızlı itmek için fanları kullanır.
Fanlar eksen boyunca, doğrudan çekirdeğe ve sargılara yönelik olarak oturur. Sargılardaki sensörler sıcaklığı izler ve kontrol eder. Normal çalışma koşullarında sıcaklıklar 110 derece C'nin altında kalırsa fanlar boşta kalır.
Isı yükseldiğinde, fanlar birer birer veya daha fazla olmak üzere kademeli olarak çalışmaya başlar. Bu da soğutmayı çok artırıyor. Transformatör, kısa süreliğine değerinin yüzde 125 ila 150'si kadar aşırı yüke dayanabilir. Bunu içerideki izolasyona zarar vermeden yapar.
Sadece doğal havayla karşılaştırıldığında bu zorlamalı kurulum, ısı giderimini yüzde 30 ila 50 oranında artırır. Daha zorlu işler için oldukça kullanışlıdır.
Tasarımcılar artık tam termal yönetimi de geliştiriyor. Bu, sensörlerin ve kontrollerin birbirine bağlı olduğu anlamına gelir. Canlı sıcaklık okumaları için PT100 RTD'leri veya doğrudan sargılara yapıştırılmış termokuplları kullanırlar.
Akıllı kontrolörler mikroişlemciler üzerinde çalışır. Isıyı gözetliyorlar ve soğutmayı kademeli olarak ayarlıyorlar. Sıcaklıklar ayar noktalarına ulaştığında alarm alırsınız. Fanlar gerektiği gibi açılıp kapanıyor. Eğer hava çok ısınırsa, yukarı yöndeki koruma donanımına açma sinyalleri gönderirler.
Bunlar aynı zamanda uzaktan kontrol için Modbus veya Ethernet üzerinden de bağlantı kurar. Bütün bunlar işlerin düzgün yürümesine yardımcı oluyor.
Transformatörler izolasyon için ayarlanan sıcaklık sınıflarına uyar. B Sınıfı, 40 derece C ortamın üzerinde 80 derece K yükselişle 130 derece C'de zirveye çıkar. F Sınıfı 155 C dereceye kadar çıkar ve aynı ortamda 100 K derecelik bir yükselişe izin verir.
H Sınıfı, 40 derece C ortamın üzerinde 125 derece K yükselişle 180 derece C'ye ulaşır. Her sınıf, güvenli bir şekilde ne kadar ısının oluşabileceğine dair sınırlar koyar.
Mühendislik, ısının farklı hareket şekillerini kapsar. İletim, onu bakır sargılardan yalıtım yoluyla dış kasaya taşır. Konveksiyon, hareketli havanın katı parçalardan ısıyı çekmesini sağlar.
Radyasyon, kızılötesini sıcak noktalardan etraftaki daha soğuk alanlara gönderir. Üçü de tasarımda birlikte çalışıyor.
Bazı faktörler, cihazı nereye koyduğunuza bağlıdır.trafo. Yüksek rakımlarda ince hava soğutma gücünü azaltır, dolayısıyla kapasiteyi azaltır veya daha fazla kapasite eklersiniz. Sıcak ortamlar, ekstra marjlara veya yerleşik daha iyi sistemlere ihtiyacınız olduğu anlamına gelir.
Toz veya kirlilik, IP54 düzeyinde veya üzerinde filtreler veya kapalı kasalar gerektirir. Bunlar korur ancak hava akışını bir dokunuşla yavaşlatabilir.
Soğutmayı etkili tutmak için kurulum çok önemlidir. Havanın serbestçe hareket edebilmesi için duvarlardan ve donanımlardan doğru mesafeleri bırakmanız gerekir. Oda kurulumunda, özellikle birden fazla ünitede, ısıyı iyi bir şekilde dışarı çeken havalandırma deliklerine ihtiyaç vardır.
Hava yollarını ve yüzeyleri ara sıra temizlemek performansın spesifikasyonlara uygun olmasını sağlar. Bunu atlayın ve işler zamanla acı çeker.
