Transformatörlerözenle seçilmiş her türlü malzemeyi bir araya getirin. Her biri elektriksel, manyetik, termal veya mekanik özelliklerine göre seçilir. Bir transformatördeki karışım, ne kadar iyi çalıştığı, ne kadar güvenilir kaldığı ve maliyeti arasında bir denge kurar. Malzeme seçimleri gerçekten genel işlevini ve ne kadar dayanacağını şekillendirir.
Bir transformatörün çekirdeğinde özel elektrikli çelik kullanılır. Bu çelik manyetik akıyı oldukça verimli bir şekilde kanalize ediyor.
●Tahıl Odaklı Silikon Çelik veya GOES, verimli transformatörler için başvurulacak yer olarak çalışır. Yaklaşık yüzde 2 ila 3,5 oranında silikon içerir. Bu, elektriksel direnci artırır ve girdap akımı kayıplarını azaltır. Taneler soğuk haddeleme ve tavlama yoluyla hizalanır. Manyetik alan yönüne göre sıralanırlar. Bu kurulum, yönlendirilmemiş çeliğe göre histerezis kayıplarını yüzde 30'a kadar azaltır.
●Metglas gibi Amorf Metal, gerçekten yüksek verimli kurulumlar için başka bir seçenek olarak hizmet vermektedir. Çabuk katılaşan bir alaşımdır, genellikle bor ve silikonlu demirdir. Kristal bir yapıya sahip olmadığı için çekirdek kayıplarını normal çeliğe kıyasla yüzde 60 ila 70 oranında azaltır. Yine de malzeme açısından daha pahalıdır. Aynı zamanda mekanik olarak kırılgan olma eğilimindedir.
●Laminasyonlar çekirdekleri oluşturur. Tipik olarak 0,23 ila 0,35 milimetre kalınlığındaki ince tabakaları istiflerler. Yalıtım seramik veya fosfat kaplamalardan gelir. Bunlar katmanlar arasındaki girdap akımlarını önler.
Sargılar elektriği iyi ileten malzemelere ihtiyaç duyar. Ayrıca sağlam mekanik dayanıma ihtiyaç duyarlar.
●Elektrolitik Tough Pitch Copper veya ETP, sarımlara öncülük eder. İletkenlik açısından Uluslararası Tavlanmış Bakır Standardında yüzde 100 ila 101'e ulaşıyor. Esnekliği, karmaşık sarma şekilleri oluşturmasına olanak tanır. Alüminyumla karşılaştırıldığında daha iyi mekanik dayanıma sahiptir. Bu, kısa devreleri daha etkili bir şekilde ele almasına yardımcı olur.
●Alüminyum Alaşımlar maliyetin çok önemli olduğu yerlerde karşımıza çıkar. Hacimce bakırın iletkenliğinin yaklaşık yüzde 61'ini sağlarlar. Ağırlığa göre sadece yüzde 30'dur. Mevcut kapasiteye uyum sağlamak için yaklaşık 1,6 kat kesit alanına ihtiyaç vardır. Artı tarafta, ağırlıktan tasarruf ediyorlar ve hammadde giderlerini azaltıyorlar.
●İletkenlerin izolasyonu, kraft veya termal olarak yükseltilmiş tipler gibi kağıt sargıları içerir. Dacron gibi polyester veya Nomex gibi poliamid de işe yarar. Dönüşten dönüşe izolasyon sağlıyorlar. Çoğu zaman, ekstra koruma için vernik veya reçine onları emprenye eder.
Katmanlı bir yalıtım düzeni, elektrik kesintilerinin meydana gelmesini önler.
●Selüloz Esaslı Malzemeler ana katı izolasyonu oluşturur. Kraft kağıdı ve karton bu amaca uyuyor. Bazen ısıya dayanıklılık için aromatik poliamidlerle yükseltilirler. Gözenekli yapı, yağın veya reçinenin tamamen emilmesini sağlar.
●Sıvı Yalıtım çubukları genellikle mineral yağlıdır. Doğal ve sentetik esterler daha iyi yangın güvenliği ve çevre dostu olma konusunda zemin kazanıyor. Bu sıvılar 30 kilovoltun üzerinde dielektrik güce sahiptir. Ester bazlı olanların yangın noktaları 300 santigrat derecenin üzerindedir.

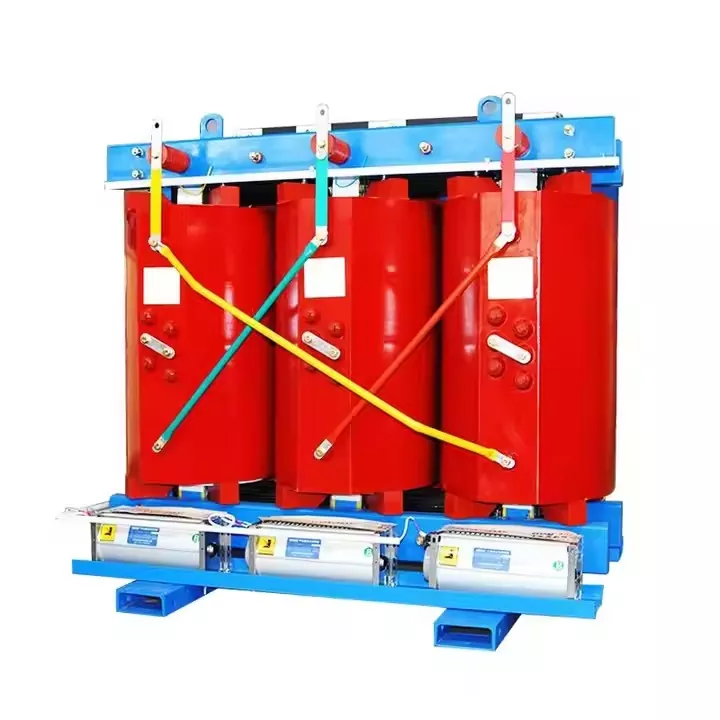

●Katı Döküm Malzemeleri sapıkuru tip transformatörler.Epoksi veya polyester reçineler sargıları kaplar. Mekanik destek ve çevreden koruma sağlarlar. Kısmi deşarj 5 pikokoulombun altında kalıyor.
●Tank ve Muhafazada genellikle ASTM A36 sınıfı karbon çeliği kullanılır. Kaplamalar dış mekan kullanımında korozyona karşı dayanıklıdır. Hermetik olarak kapatılmış versiyonlar paslanmaz çelikle birlikte kullanılabilir. Radyatörler de karbon çeliğinden gelir. Dahili saptırma plakaları yağ akışını yönlendirir.
●Buşingler rutin uygulamalarda sıklıkla porselene yapışır. Silikon kauçuk gibi polimer türleri, daha hafif olması ve vandalizme karşı direnç sağlaması için buharı toplar. İçerideki iletkenler bakırdır. Gümüş veya kalay kaplama yapıyorlar.
●Koruyucu Sistemler çelikten yapılmıştır. Nitril kauçuk veya floropolimer gibi esnek membranlar, yağı dış havadan uzak tutar.
●Soğutma Ekipmanı alüminyum kanatlı fanlardan oluşmaktadır. Motorlar bilyalı rulmanlı veya kovanlı rulmanlı tasarımları kullanır. Kesintisiz koşmayı derecelendiriyorlar. Basınçlı yağ kurulumlarındaki pompa çarkları genellikle bronz veya paslanmaz çeliktir.
●Basınç Tahliye Cihazları paslanmaz çelikten veya özel polimerlerden yapılmış diyaframlara sahiptir. Tam basınç seviyelerinde patladılar.
●Silika Jel nefes alan yerlere girer. Genellikle kobalt klorür göstergesini içerir. Nemi emdikçe maviden pembeye dönüyor.
●İzleme Sensörleri sıcaklık kontrolleri için PT100 veya PT1000 platin dirençli termometreleri kullanır. Piezorezistif veya kapasitif tipler basınç izlemeyi yönetir.
●Emprenye Polyester, epoksi veya poliüretan bazını vernikler. Neme karşı koruma sağlar ve mekanik stabilite sağlarlar.
●Yapıştırıcılar ve Sızdırmazlık Malzemeleri silikon, poliüretan veya bütil bileşiklerinden elde edilir. Contaları sızdırmaz hale getirir ve parçaları bağlarlar.
●Yüzey İşlemleri çinko açısından zengin astarlar uygular. Korozyona karşı koruma için bunu poliüretan son katlar takip eder. Kuru film kalınlığı genellikle 150 ila 250 mikrometredir.
Bina transformatörlerindeki malzeme seçimleri, yüz yıllık istikrarlı değişiklikleri göstermektedir. Elektrik ihtiyaçlarını mekanik, termal, çevresel ve maliyet faktörlerine göre tartarlar. Her parçadaki özellikler verimliliği etkiler ve bu da yüzde 99,7'nin üzerine çıkabilir. Genellikle 25 ila 40 yıl olmak üzere operasyonel ömrü etkilerler. Çevresel etki de bununla bağlantılıdır. Malzeme bilimi transformatör teknolojisindeki ilerlemeyi yönlendiriyor. Daha yeni tasarımlar sürdürülebilir seçeneklere yöneliyor. Geri dönüştürülebilir metaller, biyolojik olarak parçalanabilen sıvılar ve dayanıklı yalıtımın tümü bir rol oynamaktadır. Bu değişim sektörde döngüsel bir ekonomiye işaret ediyor.
