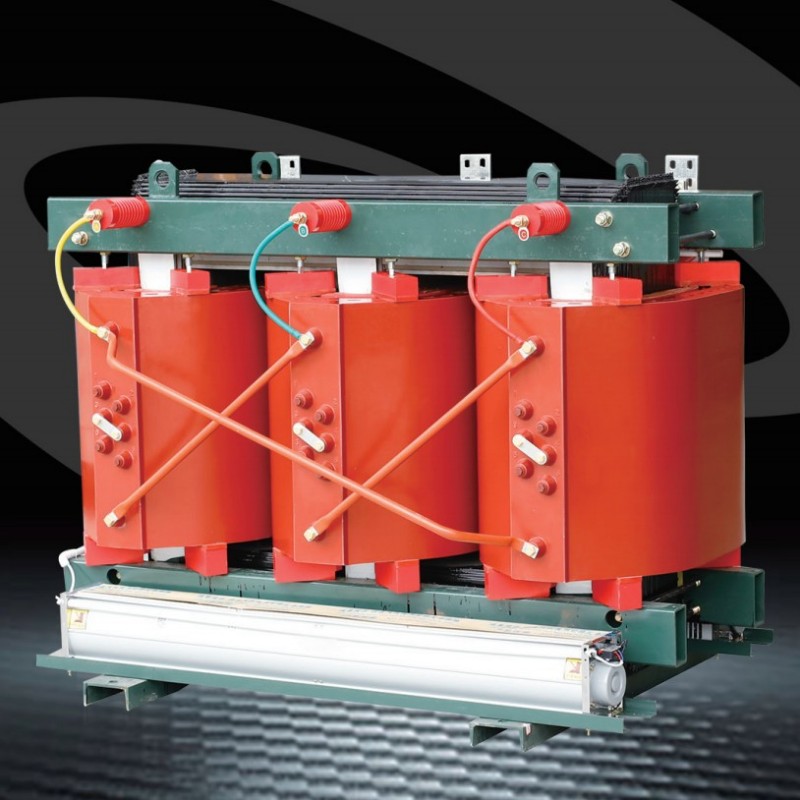

SC (B) 13-20-10kv döküm reçine kuru tipi transformatörler için kapsamlı bir rehber

Gelenekselden farklıYağla dalmış transformatörler, SC (B) 13--20-10KV döküm reçine kuru tipi transformatör, performans standartlarını yeniden tanımlamak için epoksi reçine döküm teknolojisini kullanır ve kritik altyapı ve kentsel ortamlar için vazgeçilmez bir seçimdir.

Modele daha yakından bakmak: SC (B) 13--20-10KV

Özelliklerini keşfetmeden önce, model adını çözelim:

S: Üç fazlı bir transformatörü temsil eder ("S" Çince'de "üç fazlı" anlamına gelir).

C: Yangın güvenliği ve dayanıklılığı sağlayan temel teknoloji olan dökme reçine yalıtımını gösterir.

(B): Geleneksel tel yaralı bobinlerde yaygın sorunları çözen bir tasarım seçimi olan düşük voltajlı folyo-yara bobini ifade eder.

13: Geliştirilmiş verimlilik için ileri mühendislik yinelemelerini yansıtan tasarım seri numarası.

: Nominal kapasite 50 kVA ila 3150 kVA arasında değişir.

20-10kV: Yüksek voltajlı yan voltaj seviyesi.

SC (B) 13--20-10kV dökme reçine kuru tipi transformatörler için çalışma koşulları nelerdir?

● Kurulum yüksekliği: deniz seviyesinden 1000 m'den fazla olmayan;

● Güç kaynağı voltajı dalga formu: sinüs dalgasına benzer;

● Çok fazlı güç kaynağı voltajının simetrisi: Çok fazlı bir transformatöre bağlı güç kaynağı gerilimleri yaklaşık olarak simetrik olmalıdır;

● Ortam sıcaklığı: maksimum hava sıcaklığı +40 ° C; Maksimum günlük ortalama sıcaklık +30 ° C; Maksimum yıllık ortalama sıcaklık +20 ° C; Minimum hava sıcaklığı -25 ° C (iç mekan transformatörleri için uygulanabilir).

Döküm reçinesini kuru tip transformatörleri özel kılan nedir?

● Çekirdek

Çekirdek, yüksek manyetik geçirgenlik, mükemmel tane oryantasyonu ve 45 ° tamamen eğimli kademeli eklemlere sahip soğuk holdalı silikon çelik tabakalardan yapılmıştır. Çekirdek, çekirdek bacakları yalıtım bandı ile bağlı özel bir kare tüp çekme plakası yapısı kullanır. Çekirdek yüzey, nemi ve paslanmayı önlemek için özel bir reçine ile kaplanır, yüksüz kayıpları, yüksüz akımı ve çekirdek gürültüsünü etkili bir şekilde azaltır.

2.Safe, alev geciktirici ve kirlilik içermeyen, doğrudan yük merkezine kurulabilir.

3. sınırsız, kurulumu kolay ve düşük genel işletme maliyetleri.

4. Yüksek nem direnci,% 100 nemde normal çalışmaya izin verir ve ön kuru olmayan bir kesinti sonrası tekrar çalıştırılabilir.

5. Düşük kayıplar, düşük kısmi deşarj, düşük gürültü ve güçlü ısı dağılımı garantilidir. Kapsamlı bir sıcaklık koruma kontrol sistemi ile donatılmış, güvenli transformatör çalışması için güvenilir güvence sağlar. Yüksek güvenilirlik. Halihazırda faaliyette olan ürünlerin operasyonel çalışmalarına dayanarak, ürünün güvenilirlik göstergeleri uluslararası mesleki standartlara ulaşmıştır.

● Folyo bobini

Düşük voltajlı sarma, özel bir düşük voltajlı folyo sarma makinesine sarılmış, F Sınıfı dönüş yalıtımıyla birlikte tek bir bakır folyo kullanır. Folyo bobinleri, yüksek kısa devre stresi, amper dönüşü dengesizliği, zayıf ısı dağılımı, sargı sarmal açısı hataları ve düşük voltaj, yüksek akımlı tel yaralı ürünlerle ilişkili kararsız manuel kaynak kalitesinin önemli sorunlarını etkili bir şekilde ele alır. Şirketimiz ayrıca nem ve lekeye dayanıklı bir kaplama oluşturmak için reçine saksı ve kürleme kullanır.

● Sıcaklık kontrol cihazı

Transformatör bir BWDK Serisi sinyal termometresi kullanır. Sıcaklık sensörü, düşük voltajlı bobinin üst yarısına gömülür, üç fazın her birinin çalışma nem seviyesini otomatik olarak algılar ve görüntüleyicidir. Ayrıca aşırı sıcaklık alarmı ve açma işlevleri içerir.

● Gerilim dönüşümü

Konektör, 10kV ve 20kV arasında farklı konumlarda voltaj dönüşümüne izin vererek 10kV ve 20kV sistemlerin gereksinimlerini karşılamaktadır.

Bu transformatöre kimin ihtiyacı var?

Güvenlik, özellikle yüksek riskli veya nüfuslu alanlarda güç sistemlerinde pazarlık edilemez. SC (b) 13--20-10kV transformatör, yangın tehlikeleri, nem ve operasyonel stabiliteyi ele alan özelliklerle bu konuda mükemmel olacak şekilde üretilmiştir. Yangına dirençli, kirliliğe bağlı operasyon epoksi reçinesi, transformatörün yalıtım malzemesi, doğal olarak alev geciktiricidir. Yüksek sıcaklıklara maruz kaldığında toksik gazları serbest bırakmaz ve ateş yakmadan kısa süreli aşırı ısınmaya dayanabilir. Bu, transformatörün yangına duyarlı yerler için ideal olmasını sağlar:

● Yeraltı alanları: metrolar, madenler ve tüneller.

● Kamu binaları: Okullar, hastaneler ve ticari merkezler.

● Kritik tesisler: enerji santralleri, petrol sahaları ve yüksek katlı binalar.

FarklıYağla dalmış transformatörler, Modern çevre standartlarına hitap etmek için sızıntılardan toprak veya su kontaminasyonu riski yoktur.

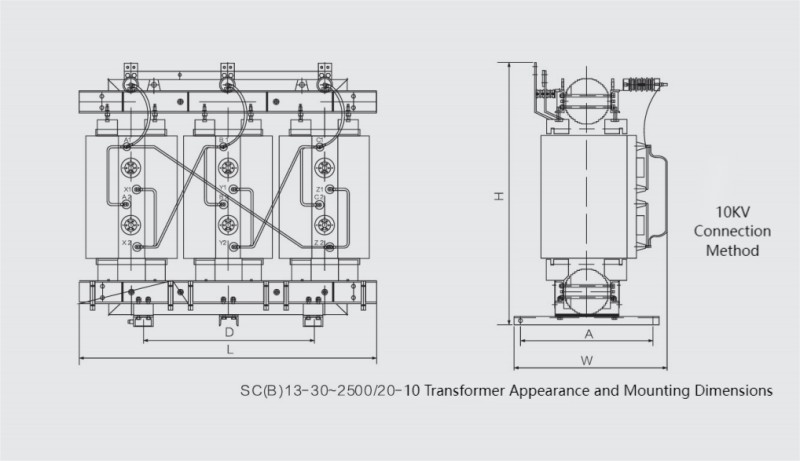

Teknik Özellikler: Performansın arkasındaki sayılar

Transformatörün çok yönlülüğünü anlamak için temel teknik parametrelerine bakalım:
