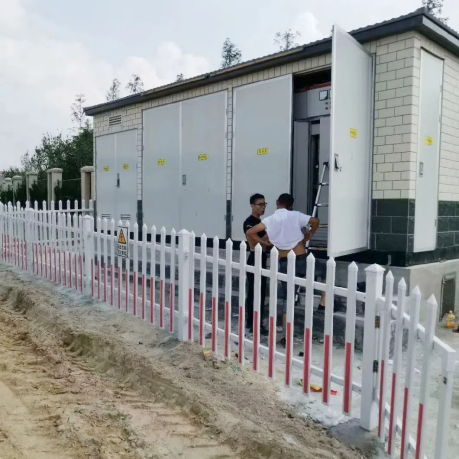

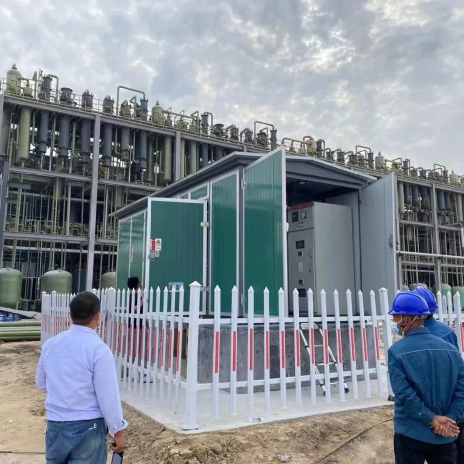

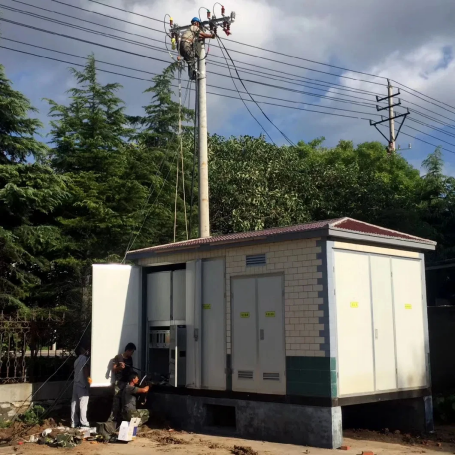

Kutu tipi trafo merkezi (kutu tipi trafo merkezi olarak kısaltılmış) yerleşim alanları, kentsel genel trafo merkezleri, şehir merkezleri, inşaat güç kaynakları, vb. İçin uygundur. Bir tür yüksek voltajlı şalt, güç transformatörü, düşük voltajlı şalt, elektrikli enerji ölçme ekipmanı ve belirli bir bileşen cihazına göre, elektrikli bir kutuda bulunan, elektrikli bir kutuda, elektrikli bir kutuda, elektrikle kullanılır, kullanılır.
1.kutu tipi trafo merkeziKabuk, güneş koruması, yağmur koruması, toz koruması, pas koruması ve küçük hayvanların (yılanlar gibi) önlenmesi gibi standart gereksinimlere göre beş koruma fonksiyonuna sahip olmalıdır. Kabuk malzemesi paslanmaz çelik plaka, soğuk yuvarlanan çelik plaka, alüminyum alaşım plakası, renkli çelik plaka ve çimento plakası olabilir. Kutu gövdesi üç bölümden oluşur: taban, kabuk ve üst kapak. Taban genellikle kanal çelik, açılı çelik, düz çelik, çelik plaka vb. Havalandırma, ısı yayılması ve giriş ve çıkış hatlarının ihtiyaçlarını karşılamak için karşılık gelen pozisyonlarda şerit delikleri ve dairesel delikler açılır. Kutu kabuğu ve üst kapak, sıcak yazlarda güçlü güneş ışığı radyasyonunu önlemek için, en çok kullanılan kaya yünü tahtası ile birlikte, yaygın olarak kullanılmış, birleştirilmiş, birleştirilmiş, birleştirilmiş, birleştirilmiş olarak tasarlanan düşük termal iletkenliğe sahip yalıtım malzemeleri ile donatılmış, kaynaklı veya ilgili özel aksesuarlar ve ilgili özel aksesuarlar kanal çelik, açılı çelik, çelik plaka, alüminyum alaşım plakası, renk çelik plakası, çimento plakası, vb. Tasarımcılar artık kabuğu yalıtım dolguları ile doldurma yöntemini kullanmıyor, çünkü güneşe maruz kalmayı önleyebilse de, transformatörün ısı dağılmasını engelliyor. Bu nedenle, kabuk üzerindeki panjur deliklerinin tutulmasına ek olarak, ısı dağılma alanı arttırılır ve hava konveksiyonu ısıyı dağıtmak için güçlendirilirken, üretim maliyetini azaltır.
2. Kutu transformatörünün yüksek voltajlı dağıtım cihazı iki türe ayrılmıştır: gelen çizgi modu açısından terminal tipi ve halka ağı türü; Gelen çizgi yönü açısından, yüksek voltajlı kablo siperleri (yaygın olarak modern tasarımlarda kullanılır) kullanarak kutunun üst kısmından (çoğunlukla geleneksel kutu transformatörlerinde kullanılır) tepeden gelen çizgilere bölünebilir. Ark söndürme ortamı olarak SF6 gazı olan birçok SF6 serisi yük anahtarı vardır, ancak maliyet FN12 serisi yüksek voltajlı yük anahtarlarından daha yüksektir. Bu tür anahtar, sigortalar, sigortasız, topraklama anahtarları vb. Dahil olmak üzere çeşitli yapılara sahiptir ve genellikle canlı ekranlarla donatılmıştır. Çalışma mekanizması çoğunlukla manuel ve elektriklidir. Sigortalı anahtar koruma ekipmanı, devre kısa devre olduğunda otomatik olarak kesilebilir. Ayrıca, tek başına, sigortalarla veya SF6 serisi yük anahtarları ile seri olarak kullanılabilen yay söndürme ortamı olarak vakumlu vakum anahtarları da vardır, ancak maliyeti artıracaktır. Özel gereksinimleri yoksa kullanıcıların bunları bu şekilde kullanmaları gerekmez. Kullanıcının yüksek voltaj ölçüm gereksinimleri varsa, kutu tipi transformatörün yüksek voltajlı dağıtım cihazı da yüksek voltaj ölçüm kabini ile donatılmalıdır ve yapısı genellikle CT, PT, ölçüm metre, uzaktan kumanda ve telemetri cihazlarından oluşur. Bununla birlikte, kutu tipi trafo merkezinin ölçümü, güç kaynağının güvenilirliğini artırabilen ve kararsız faktörleri azaltabilen düşük voltaj tarafına dayanmalıdır. Transformatör kaybı, kullanıcı tarafından karşılanan elektrik ücretlerine dönüştürülebilir.
3.kutu tipi transformatöresas olarak bir transformatör, otomatik sıcaklık kontrol sistemi, aydınlatma ve güvenlik korkuluklarından oluşan bağımsız bir transformatör odası ile donatılmıştır. Transformatör çalışırken çok fazla ısı yayar, bu nedenle ısı dağılma ve havalandırma sorunları kutu transformatör tasarımının temel noktalarıdır. Transformatörün çalışmasıyla üretilen ısı, özellikle ortam sıcaklığı yüksek olduğunda iç mekan sıcaklığını artıracaktır. Tek başına doğal havalandırma genellikle güvenilir ve güvenli bir şekilde çalışmayı sağlayamaz. Küçük kapasite için doğal havalandırma kullanımına ek olarak, sıcaklık ölçüm koruması genellikle tasarlanmış ve sorunu çözmek için zorla egzoz ölçümleri kullanılır. Sistem esas olarak transformatörün oda sıcaklığını ve yağ sıcaklığını ölçebilen ve egzoz fan girişini manuel ve otomatik kontrol devreleri aracılığıyla set aralığına göre kontrol eden bir ölçüm cihazından oluşur. Transformatör, yağla daldırılmış veya kuru tip olarak seçilebilir. Kuru tip pahalı olduğundan, kullanıcılar genellikle özel gereksinimler olmadan maliyetleri azaltmak için yağla beslenen türü tercih ederler. Kapasite genellikle 100-1250KVA'dır ve maksimum 1600KVA'yı aşmaz.
4. Kutu transformatörünün düşük voltajlı odası, endüstriyel ve madencilik işletmelerinin veya yerleşim alanlarının farklı kullanım durumlarına göre farklı tasarım yapılarına sahiptir. Endüstriyel ve madencilik işletmelerinde kullanılan kutu transformatörleri, güç kaynağı ve aydınlatma güç kaynağı için ayrı olarak tasarlanmalıdır. Düşük voltajı ölçerken, güç kaynağı bürosu, aydınlatma elektriğinin birim fiyatı güç elektriğinden daha yüksek olduğundan, aydınlatma elektriğinin ayrı ölçülmesini gerektirir. Yerleşim alanlarında kullanılan trafo merkezinin güç elektrik sorununu dikkate alması gerekmez. Düşük voltajlı odadaki çıkış yollarının sayısı, transformatör ve kullanıcı ihtiyaçlarının kapasitesine göre değişir. Kapasite küçükse ve talep küçükse, daha az yol ayarlanabilir; Kapasite büyükse ve talep yüksekse, daha fazla yol ayarlanabilir. Ayrıca bir koridor işlem biçiminde de düzenlenebilir.
