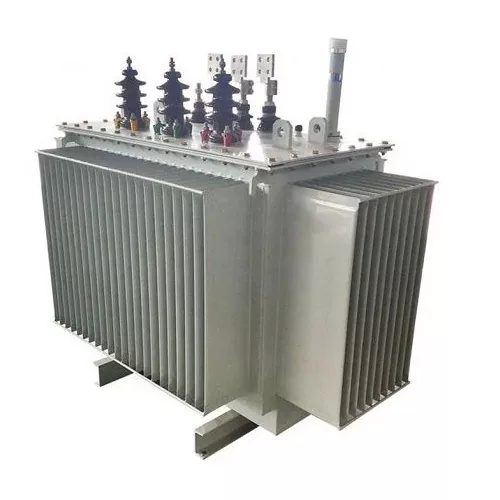

Trafo merkezi için Tamamen Kapalı Yağa Daldırılmış Dağıtım Transformatörü

Profesyonel bir Çin Tamamen Sızdırmaz Yağlı Transformatör üreticisi ve tedarikçisi olan Lugao, istikrarlı performans ve sıkı kalite kontrolü ile yüksek kaliteli Düz Flanş üretiminde uzmanlaşmıştır. ATrafo merkezi için Tamamen Kapalı Yağa Daldırılmış Dağıtım Transformatörütamamen sızdırmaz yağ deposu yapısına sahip olarak tasarlanmış bir tür güç dağıtım transformatörüdür. Tankın içindeki izolasyon yağı dış havadan izole edilerek nem, oksijen ve tozun transformatöre girmesi önlenir. Bu tasarım, dahili bileşenlerin oksidasyonunu etkili bir şekilde azaltır ve uzun vadeli güvenilirliği artırır.

The Tamamen Kapalı Yağlı Dağıtım Trafosutrafo merkezlerinde, endüstriyel tesislerde, kentsel dağıtım ağlarında ve yenilenebilir enerji sistemlerinde yaygın olarak kullanılmaktadır. Soğutma ve yalıtım için yalıtım yağı kullanarak, yüksek nem veya tozlu koşullar gibi zorlu ortamlarda bile verimli ısı dağılımı ve istikrarlı performans sağlar.

Temel Özellikler ve Uygulamalar

Temel Özellikler

• Tamamen kapalı yapı– Trafo merkezinin yağ deposu için Tamamen Kapalı Yağa Daldırılmış Dağıtım Transformatörü tamamen yalıtılmış olup nem ve havanın girişi engellenir.
• Oluklu yağ tankı tasarımı– Isı dağılımını iyileştirir ve koruyucu ihtiyacını ortadan kaldırır.
• Yüksek yalıtım güvenilirliği– Transformatör yağı, iç bileşenler için mükemmel elektrik yalıtımı sağlar.
• Güçlü aşırı yük kapasitesi– Yalıtım yağının yüksek termal kapasitesi yük toleransını artırır.
• Uzun servis ömrü– Yalıtım yağı sargıları ve çekirdeği koruyarak bileşenlerin yaşlanmasını yavaşlatır.
• Düşük bakım gereksinimi– Yalıtımlı yapı, yağ kirliliğini ve bakım sıklığını en aza indirir.

Ana Uygulamalar

• Kentsel ve kırsal enerji dağıtım ağları
• Trafo merkezi güç kaynağı sistemleri
• Endüstriyel üretim tesisleri
• Ticari binalar ve altyapı projeleri
• Güneş veya rüzgar santralleri gibi yenilenebilir enerji projeleri

Tamamen Kapalı Transformatörlerin Geleneksel Yağlı Transformatörlere Göre Avantajları Nelerdir?

• Yağ koruyucuya gerek yok– Tamamen sızdırmaz tasarım, yağ depolama tankına olan ihtiyacı ortadan kaldırır.
• Daha iyi çevre koruması– Dış havadan yağın kirlenmesi riski azalır.
• Daha düşük bakım maliyeti– Minimum yağ oksidasyonu, daha az bakım denetimi anlamına gelir.
• Geliştirilmiş operasyonel güvenilirlik– Dahili bileşenler nem ve toza karşı korunur.
• Kompakt tasarım– Oluklu tank, ek soğutma ekipmanı gerektirmeden ısı dağılımını artırır.

Tamamen Kapalı Transformatörün Hangi Koruma Fonksiyonları Vardır?

• Basınç tahliye vanası– Arıza sırasında tankın deformasyonunu önlemek için iç basıncı tahliye eder.
• Ark söndürme koruması– Yalıtım yağı, ark arızaları sırasında ark söndürücü gazlar üretir.
• Termal koruma– Verimli yağ soğutması, sargı sıcaklığı artışını kontrol etmeye yardımcı olur.
• Yalıtımlı yapı koruması– Trafo merkezi için Tamamen Kapalı Yağa Daldırılmış Dağıtım Transformatörüne harici nem ve kirletici maddelerin girmesini önler.
• Aşırı yük toleransı– Yüksek ısı kapasiteli yağ, kısa süreli aşırı yük kapasitesini artırır.

Tamamen Kapalı Bir Transformatörün Düzenli Yağ Kontrolüne veya Yağ Değişimine İhtiyacı Var mı?

Geleneksel yağlı transformatörlerle karşılaştırıldığında,Trafo merkezi için Tamamen Kapalı Yağa Daldırılmış Dağıtım Transformatörüçok daha az yağ bakımı gerektirir. Yalıtım yağı havadan izole edildiği için oksidasyon oranı önemli ölçüde azalır.

• Yağ seviye göstergesinin rutin olarak görsel olarak kontrol edilmesi tavsiye edilir.
• Bakım sırasında yağ sızıntısı veya anormal sıcaklık olup olmadığını kontrol edin.
• Normal çalışma koşullarında yağ değişimine nadiren ihtiyaç duyulur.
• Uzun süreli çalışma güvenliği için periyodik yağ kalite testleri yapılabilir.

SSS

1. Tamamen Kapalı Yağa Batırılmış Dağıtım Transformatörü için hangi ortamlar uygundur?

The trafoyüksek nemli, tozlu ortamlar veya stabil izolasyon ve güvenilir yalıtımın gerekli olduğu dış mekan kurulumları için uygundur.

2. Tipik çalışma sıcaklığı aralığı nedir?

Standart çalışma sıcaklığı aralığı yaklaşık -30°C ila +40°C'dir. Ortam sıcaklığı 40°C'yi aştığında yükün azaltılması gerekebilir.

3. Hangi kurulum koşulları dikkate alınmalıdır?

• Transformatörü ısı dağıtımı için yeterli alana sahip olacak şekilde monte edin.
• Kurulum eğim açısının 15°'yi aşmadığından emin olun.
• Yanıcı alanlardan ve güçlü elektromanyetik girişim bölgelerinden kaçının.

4. Lugao ürün kalitesini nasıl sağlıyor?

Lugao Güç Co, Ltdüretim boyunca sıkı kalite kontrol uygular. Her biriTrafo merkezi için Tamamen Kapalı Yağa Daldırılmış Dağıtım Transformatörüİstikrarlı ve güvenilir çalışmayı sağlamak için sevkıyattan önce vakumlu yağ dolumu, sızdırmazlık muayenesi ve performans testinden geçer.

Parametre

Modeli	derecelendirildi Kapasite	Gerilim Grubu		Bağlantı Sembol	Yüksüz Kayıp	Yük Kaybı 75°C	Yüksüz Akım	Kısa Devre Empedans	Ağırlık	Boyut U*G*Y	EH
		Yüksek Gerilim	Düşük Gerilim
	(KVA)	(KV)	(KV)	-	(K)	(K)	(A)	(%)	(KİLOGRAM)	(MM)	(MM)
S11-30/10	30	10	0.4	Yyn0/Dyn11	100	630	0.8	4.0	400	1050*63*1040	400*400
S11-50/10	50				130	910	0.7		460	1020*680*1080
S11-63/10	63				150	1090	0.6		500	1060*690*1090
S11-80/10	80				180	1310	0.5		550	1070*700*1100
S11-100/10	100				200	1580	0.5		620	1090*710*1120
S11-125/10	125				240	1890	0.45		700	1130*730*1180
S11-160/10	160				280	2310	0.42		830	1160*750*1180	550*550
S11-200/10	200				340	2730	0.4		910	1190*750*1260
S11-250/10	250				400	3200	0.4		1000	1230*770*1280
S11-315/10	315				480	3830	0.35		1430	1280*830*1290
S11-400/10	400				570	4520	0.35		1430	1310*830*1340	660*660
S11-500/10	500				680	5410	0.33		1600	1389*890*1380
S11-630/10	630				810	6200	0.28		1830	1490*980*1410
S11-800/10	800				980	7500	0.25	4.5	2300	1560*1000*1560	820*820
S11-1000/10	1000				1150	10300	0.25		2700	1700*1130*1650
S11-1250/10	1250				1360	12000	0.25		3200	1830*1230*1710
S11-1600/10	1600				1640	14500	0.23		3700	1880*1270*1790
S11-2000/10	2000				1960	18300	0.23	5.5	4500	1980*1310*1900	920*920
S11-2500/10	2500				2310	20700	0.23		5500	2360*1580*2300
