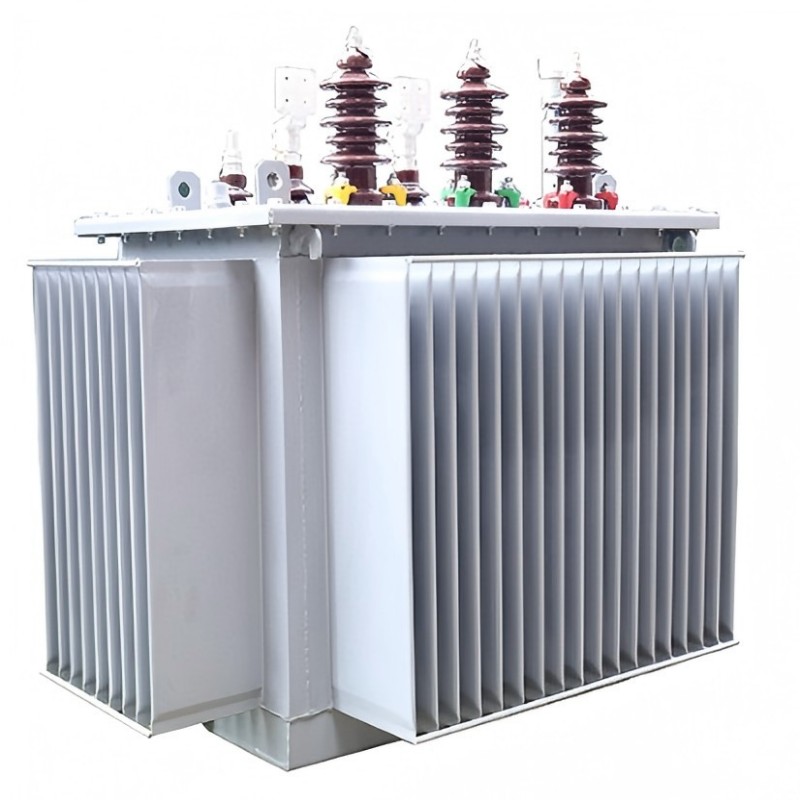

Yağa batırılmış transformatörün çalışma prensibi nedir?

Yağlı transformatörlerŞebeke voltajı dönüşümünü gerçekleştirerek güç iletimi ve dağıtımına yardımcı olun. Temel çalışma prensibi Faraday'ın elektromanyetik indüksiyon yasasına dayanmaktadır. Bir transformatör, bir birincil sargı, bir ikincil sargı ve bunları birbirine bağlayan bir manyetik çekirdek içerir. Çalışma sırasında primer sargıdan alternatif akım geçtiğinde çekirdekte sürekli değişen bir manyetik alan oluşur. Bu değişen alan daha sonra sekonder sargıda bir voltajı indükler. İki sargı arasındaki dönüş oranı, voltajın artıp artmayacağını veya azalacağını belirler.

Çekirdek istiflenmiş silikon çelik saclardan geliyor. Girdap akımını ve histerezis kayıplarını azaltmak için düşük dirençli bir manyetik yol oluşturur. Sargı sistemi birincil ve ikincil sargılara sahiptir. Hassas dönüş tasarımı, gerekli voltaj dönüşümünü sağlar. Yağ deposu izolasyon yağını tutar. Harici ısı emicisi ısı dağıtım alanını artırır. Koruma sisteminde bir yağ koruyucu, bir nem giderici ve bir basınç tahliye cihazı bulunur. Bu parçalar farklı koşullar altında güvenli çalışmayı sağlar. Özel uygulamalar için özelleştirme çalışır. Özel bileşenler kullanır veya gerektiği gibi parçalar ekler ve çıkarır.

Yükseltici bir transformatör, voltajı birincil taraftan ikincil tarafa yükseltir. Genellikle ikincil sargının birincil sargıdan daha fazla dönüşü vardır. Alternatif akım, birincil sargıdan daha az dönüşle geçer. Çekirdekte alternatif bir manyetik akı üretir. Bu akı, sekonder sargıda daha fazla dönüşle daha yüksek bir voltajı indükler. Yükseltici transformatörler voltaj artışlarına izin verir. Uzun mesafe güç aktarımını mümkün kılarlar.

Düşürücü transformatörler bir güç sisteminin sonunda bulunur. Hassas bir dönüş oranı tasarımıyla voltaj dönüşümü sağlarlar. Gerilimi primer taraftan sekonder tarafa düşürürler. İkincil sargının buna göre daha az dönüşü vardır. Kullanıcı uygulamaları için iletim şebekesindeki yüksek voltajı daha düşük bir voltaja dönüştürürler.

Şebeke işletimi sırasında,trafoGerilimi ve akımı değiştirirken sabit bir frekans tutar. İletilen güç hemen hemen sabit kalır. Gerilim arttıkça akım da orantılı olarak düşer. Gerilim düştüğünde ise tam tersi olur. Yalıtım yağı ısıyı etkili bir şekilde dağıtır. Ayrıca iç bileşenleri nemden ve oksidasyondan korur. Bu, transformatörün ömrünü oldukça uzatır.
