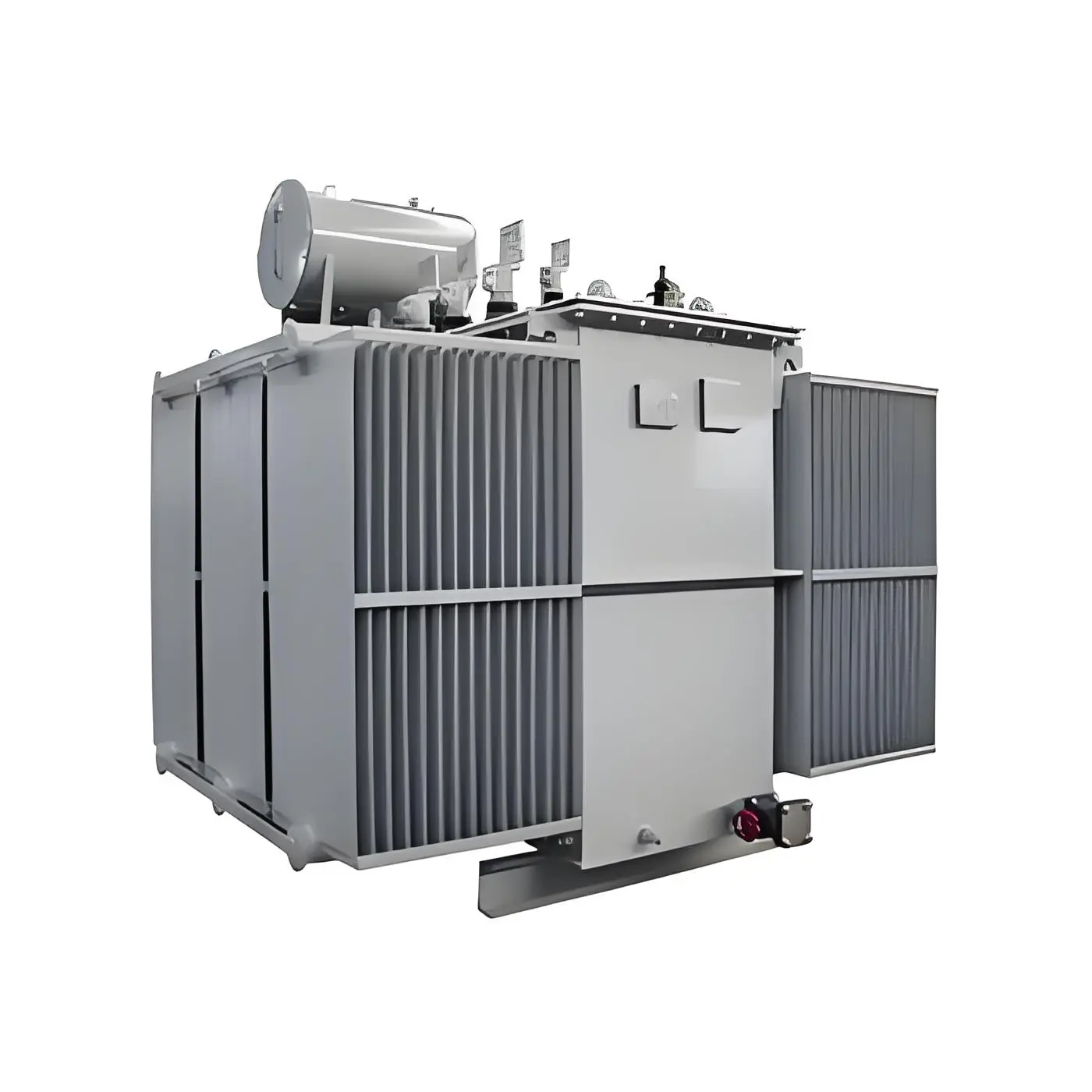

Yalıtımlı tip 3 fazlı yağlı dağıtım transformatörü

The Yalıtımlı tip 3 fazlı yağlı dağıtım transformatörüorta ve alçak gerilim şebekelerinde verimli ve güvenilir güç dağıtımı için tasarlanmıştır. Tamamen sızdırmaz tank yapısıyla transformatör, nem ve havanın yağ sistemine girmesini önleyerek uzun süreli yalıtım performansı sağlar ve bakımı azaltır.Lugao Güç Co, Ltdsıkı üretim kontrolü ve ileri üretim teknolojisi ile yüksek kaliteli transformatörler üreterek küresel enerji dağıtım projeleri için istikrarlı performans sağlar.

Yalıtımlı Tip 3 Fazlı Yağlı Dağıtım Transformatörü Nedir?

A Yalıtımlı tip 3 fazlı yağlı dağıtım transformatörüsoğutma ve elektrik izolasyonu için izolasyon yağı kullanan bir transformatördür. Kapalı tank tasarımı, yağı dış ortamdan izole ederek kirlenmeyi ve oksidasyonu önler.

Parametre

Kapasite (KVA)	S9			S11			S13			SH15
	NİL	LL	Yükleme Yok Akım	NİL	LL	Yükleme Yok Akımı	NİL	LL	Yükleme Yok Akımı	NİL	LL	Yükleme Yok Akımı
30	130	600	2.1	100	600	2.1	65	600	0.63	33	600	1.7
50	170	870	2.0	150	870	2.0	85	870	0.60	43	870	1.3
63	200	1040	1.9	180	1040	1.9	100	1040	0.57	50	1040	1.2
80	250	1250	1.8	200	1250	1.8	125	1250	0.54	60	1250	1.1
100	290	1500	1.7	230	1500	1.7	145	1500	0.48	75	1500	1
125	340	1800	1.6	270	1800	1.6	170	1800	0.45	85	1800	0.9
160	400	2200	1.5	310	2200	1.5	200	2200	0.42	100	2200	0.7
200	480	2600	1.4	380	2600	1.4	240	2600	0.39	120	2600	0.7
250	560	3050	1.3	460	3050	1.3	280	3050	0.36	140	3050	0.7
315	670	3650	1.2	540	3650	1.2	335	3650	0.38	170	3650	0.5
400	800	4300	1.1	650	4300	1.1	400	4300	0.30	200	4300	0.5
500	960	5150	1.0	780	5150	1.0	480	5150	0.30	240	5150	0.5
630	1200	6200	0.9	920	6200	0.9	600	6200	0.27	320	6200	0.3
800	1400	7500	0.8	1120	7500	0.8	700	7500	0.24	380	7500	0.3
1000	1700	10300	0.7	1320	10300	0.7	850	10300	0.21	450	10300	0.3
1250	1950	12000	0.6	1560	12000	0.6	975	12000	0.18	530	12000	0.2
1600	2400	14500	0.6	1880	14500	0.6	1200	14500	0.18	630	14500	0.2
2000	2830	20000	0.6	2280	19800	0.5				750	17400	0.2
2500	3350	24000	0.6	2630	23000	0.5				900	20020	0.2

Ana Özellikler

• Tamamen kapalı tank yapısı
• Üç fazlı güç dağıtım özelliği
• Verimli yağ soğutma sistemi
• Düşük bakım gereksinimleri
• Sürekli yük altında kararlı çalışma

Temel Avantajlar Nelerdir?

• Yüksek güvenilirlik– Mühürlü tip 3 fazlı yağa batırılmış dağıtım transformatörü, hava ve nemin yağ sistemine girmesini önleyen tamamen sızdırmaz bir tank yapısını benimser. Bu tasarım, yağın oksidasyonunu ve izolasyonun bozulmasını etkili bir şekilde önleyerek zorlu ortamlarda bile uzun süreli istikrarlı çalışmayı garanti eder.
• Mükemmel soğutma performansı– Yalıtım yağı, transformatör tankının içinde doğal olarak dolaşarak ısıyı sargılardan ve çekirdekten uzaklaştırır. Bu verimli soğutma sistemi, çalışma sıcaklıklarını sabit tutar ve genel transformatör performansını artırır.
• Uzun servis ömrü– İç izolasyon sisteminin iyi korunması ve yağ kalitesinin sabit kalması nedeniyle transformatör uzun yıllar güvenilir şekilde çalışabilir. Yalıtımlı tasarım, dahili bileşenlerin yaşlanmasını önemli ölçüde yavaşlatır.
• Düşük bakım gereksinimleri– Geleneksel transformatörlerle karşılaştırıldığında, sızdırmaz yağa batırılmış modeller daha az sıklıkta denetim ve yağ işlemi gerektirir. Bu, bakım maliyetlerinin azaltılmasına yardımcı olur ve operasyonel aksama süresini en aza indirir.
• Enerji verimli çalışma– Optimize edilmiş silikon çelik çekirdekler ve gelişmiş sargı tasarımıyla transformatör, hem yüksüz kaybı hem de yük kaybını azaltır, enerji verimliliğini artırır ve güç dağıtım sistemleri için uzun vadeli işletme maliyetlerini düşürür.

Ana Uygulamalar

The Yalıtımlı tip 3 fazlı yağlı dağıtım transformatörüfarklı güç dağıtım ortamlarında yaygın olarak kullanılır:

• Konut elektrik dağıtım ağları
• Ticari binalar ve alışveriş merkezleri
• Endüstriyel fabrikalar ve atölyeler
• Yenilenebilir enerji santralleri
• Kentsel ve kırsal elektrik altyapısı

Yağlı Transformatörün Kullanımı Nedir?

Yağlı transformatörlergüç dağıtım sistemlerinde orta gerilim elektriğini son kullanıcılara uygun daha düşük gerilime dönüştürmek amacıyla yaygın olarak kullanılmaktadır. Yağ, yalıtım ve soğutma sağlayarak istikrarlı ve verimli enerji aktarımı sağlar.

• Gerilim dönüşümü
• Güç dağıtımı stabilizasyonu
• Dahili bileşenlerin aşırı ısınmaya karşı korunması

Bu Tip Transformatörde Kullanılan Yağın İşlevi Nedir?

• Elektrik yalıtımı– Dahili bileşenler arasındaki kısa devreleri önler.
• Isı dağılımı– Isıyı sargılardan ve çekirdekten uzaklaştırır.
• Ark bastırma– Elektrik deşarjı risklerinin azaltılmasına yardımcı olur.
• Bileşen koruması– İç parçaların oksidasyonunu ve yaşlanmasını önler.

Yağlı Transformatör Nedir?

Mühürlü tip 3 fazlı yağa batırılmış dağıtım transformatörü, çekirdeğin ve sargıların yalıtım yağına batırıldığı bir transformatör türüdür. Yağ, hem soğutma ortamı hem de elektrik yalıtım malzemesi olarak görev yaparak genel çalışma stabilitesini artırır.

İki Tip 3 Fazlı Transformatör Nedir?

• Yağlı Transformatörler– Soğutma ve izolasyon için dış mekan ve yüksek kapasiteli uygulamalara uygun izolasyon yağı kullanın.
• Kuru Tip Transformatörler– Hava veya reçine yalıtımı kullanın ve genellikle yangın güvenliğinin önemli olduğu iç mekanlara monte edilir.

3 Fazlı Transformatörde Ne Tür Yağ Kullanılır?

• Mineral izolasyon yağı
• Doğal ester yalıtım yağı
• Sentetik ester yağı

Mineral yağ, iyi yalıtım performansı ve maliyet etkinliği nedeniyle en sık kullanılan seçenektir.

Yağ Dolu Transformatörler Güvenli mi?

Evet, çağdaşYalıtımlı tip 3 fazlı yağlı dağıtım transformatörlerigelişmiş güvenlik özellikleriyle tasarlanmıştır.

• Kapalı tank, yağ sızıntısını ve kirlenmeyi önler
• Aşırı yük ve sıcaklık koruma sistemleri
• Harici koruma için güçlü çelik muhafaza
• Uluslararası güvenlik standartlarına uygun

Neden Lugao'yu Seçmelisiniz?

• Profesyonel transformatör üreticisigelişmiş üretim hatlarıyla
• Sıkı kalite denetimiüretim ve test boyunca
• Zengin ihracat deneyimiküresel enerji altyapısı projelerini desteklemek
• Güvenilir ürün performansıyüksek kaliteli malzemelerle
• Esnek özelleştirmevoltaj seviyeleri ve teknik parametreler için

SSS

1. Kapalı yağa batırılmış bir transformatörün servis ömrü nedir?

Normal çalışma koşulları ve uygun bakım altında servis ömrü 25 yılı aşabilir.

2. Contalı tip 3 fazlı yağlı dağıtım transformatörü dış mekanda kullanıma uygun mudur?

Evet. Yalıtımlı yapı ve koruyucu tank, onu dış mekan güç dağıtım ortamlarına uygun hale getirir.

3. Transformatör sık ​​sık yağ değişimi gerektiriyor mu?

Hayır. Yalıtılmış tasarım, yağ kirliliğini önemli ölçüde azaltır, dolayısıyla yağın değiştirilmesi nadiren gerekir.

4. Lugao transformatör özelliklerini özelleştirebilir mi?

Evet. Lugao, proje gereksinimlerine göre voltaj değerleri, kapasite, empedans ve soğutma yöntemleri dahil olmak üzere özelleştirilmiş çözümler sunar.
