Endüstriyel tesisler, kamu hizmetleri trafo merkezleri, yenilenebilir enerji tesisleri ve ticari altyapı daha güvenli ve daha verimli elektrik dağıtımı gerektirdiğinden,13.8KV OG YG Hava Yalıtımlı Hücreen güvenilir çözümlerden biri haline geldi. Bu kılavuzda çalışma prensibi, avantajları, teknik özellikleri, uygulamaları, bakım uygulamaları ve satın alma hususları açıklanmaktadır. Ayrıca nasıl yapılacağını da keşfedeceksinizLUGAO Gücümodern güç ağları için uzun vadeli operasyonel güvenlik, maliyet verimliliği ve istikrarlı performans sağlayan güvenilir şalt sistemleri tasarlar.
İçindekiler

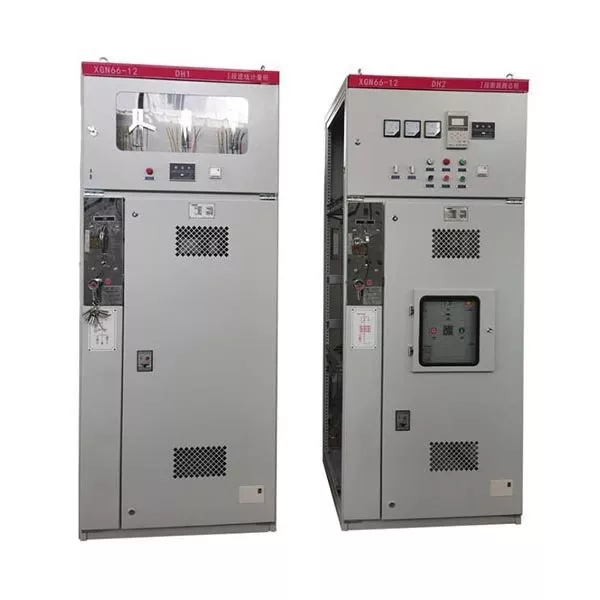

13.8KV OG YG Hava Yalıtımlı Hücre Nedir?
LUGAO Gücüyüksek performanslı üretir13.8KV OG YG Hava Yalıtımlı HücreGüvenli, güvenilir ve verimli orta gerilim elektrik dağıtımı için tasarlanmış çözümler. 13,8 kV nominal gerilim etrafında tasarlanan bu şalt tertibatları, birincil yalıtım ortamı olarak ortam havasını kullanır; bu da onları çevre dostu hale getirirken endüstriyel, ticari ve şebeke güç sistemleri için mükemmel operasyonel güvenilirlik sağlar.
Hava yalıtımlı şalt sistemi (AIS), kapalı metal bölmelere monte edilmiş birden fazla entegre elektrik bileşeninden oluşur. Bu bileşenler elektriği dağıtmak, arızaları izole etmek, ekipmanı korumak ve operatör güvenliğini sağlamak için birlikte çalışır.
SF₆ gazına dayanan gaz yalıtımlı şalt cihazının aksine AIS, doğal hava yalıtımı kullanır. Bu, çevresel kaygıları azaltır, kullanım ömrü maliyetlerini düşürür ve rutin bakımı basitleştirirken aynı zamanda birçok iç ve dış mekan kurulumu için mükemmel dielektrik performansı sağlar.
Güvenilir orta gerilim dağıtımı yalnızca elektrik performansına değil aynı zamanda ekipman güvenliğine, bakım kolaylığına ve uzun hizmet ömrüne de bağlıdır; bunlar modern hava yalıtımlı şalt cihazlarının tüm güçlü yönleridir.
Temel Özellikler ve Teknik Özellikler
Modern13.8KV OG YG Hava Yalıtımlı HücreGelişmiş koruma teknolojilerini modüler yapıyla birleştirerek esnek kuruluma ve sistemin gelecekte genişletilmesine olanak tanır.
| Şartname | Tipik Değer |
|---|---|
| Nominal Gerilim | 13,8 kV |
| Sıklık | 50Hz / 60Hz |
| Nominal Akım | 630A–3150A |
| Kısa Devre Kesme Akımı | 40kA'ya kadar |
| Yalıtım Ortamı | Ortam Havası |
| Devre Kesici Tipi | Vakumlu Devre Kesici |
| Koruma Derecesi | IP4X veya üzeri |
| Kurulum | İç Mekan / Dış Mekan (yapılandırmaya bağlı olarak) |
Ana Bileşenler
- Vakum devre kesici
- Akım trafosu (CT)
- Gerilim trafosu (VT)
- Bara sistemi
- Koruma rölesi
- Topraklama anahtarı
- Kablo bölmesi
- Mekanik ve elektriksel kilitleme sistemi
- Akıllı izleme cihazları
Başlıca Avantajlar
1. Mükemmel Operasyonel Güvenlik
Operatör güvenliği her zaman en yüksek önceliktir. Modern AIS, hatalı çalışma sıralarını önleyen kapsamlı kilitleme sistemleri içerirken, ark dirençli kabin yapıları arıza durumlarında riskleri en aza indirmeye yardımcı olur.
2. Çevre Dostu Tasarım
Hava yalıtım ortamı olarak görev yaptığından SF₆ gibi sera gazlarına bağımlılık yoktur. Bu, hava yalıtımlı şalt sistemini, giderek daha sıkı hale gelen sürdürülebilirlik gerekliliklerine uygun, çevreye duyarlı bir çözüm haline getirir.
3. Daha Düşük Yaşam Döngüsü Maliyeti
Birçok alternatif teknolojiyle karşılaştırıldığında hava yalıtımlı sistemler genel olarak hizmet ömürleri boyunca daha düşük kurulum maliyetleri, daha kolay bakım ve daha düşük işletme giderleri sunar.
4. Yüksek Güvenilirlik
Vakumlu devre kesiciler minimum bakım gereksinimiyle mükemmel elektriksel dayanıklılık sağlar. Gelişmiş dijital koruma röleleriyle birlikte sistem güvenilirliğini önemli ölçüde artırır ve beklenmedik arıza sürelerini azaltır.
5. Esnek Genişleme
Modüler kabin tasarımları, tüm şalt sistemi serisini değiştirmeye gerek kalmadan gelecekte besleyici eklemelerine izin vererek AIS'yi büyüyen endüstriyel tesisler ve genişleyen trafo merkezleri için ideal hale getirir.
Tipik Uygulamalar
Çok yönlülüğü nedeniyle,13.8KV OG YG Hava Yalıtımlı Hücrebirçok endüstride yaygın olarak kullanılmaktadır.
- Yardımcı trafo merkezleri
- Enerji üretim tesisleri
- Güneş enerjisi projeleri
- Rüzgar santralleri
- Endüstriyel üretim tesisleri
- Petrol ve gaz işleme tesisleri
- Madencilik işlemleri
- Ticari binalar
- Hastaneler
- Havalimanları
- Veri merkezleri
- Raylı ulaşım sistemleri
Her uygulama, mükemmel operasyonel sürekliliği korurken güvenilir devre korumasından, verimli güç dağıtımından ve gelişmiş personel güvenliğinden yararlanır.
Hava Yalıtımlı vs Gaz Yalıtımlı Şalt
Doğru yalıtım teknolojisinin seçilmesi kurulum koşullarına, mevcut alana, bakım stratejisine, çevresel hususlara ve proje bütçesine bağlıdır.
| Özellik | Hava Yalıtımlı Hücre | Gaz Yalıtımlı Hücre |
|---|---|---|
| Yalıtım | Ortam Havası | SF₆ Gaz |
| Çevresel Etki | Çok Düşük | Sera gazı kullanımı nedeniyle daha yüksek |
| Bakım | Basit | Daha Uzmanlaşmış |
| İlk Yatırım | Genellikle Daha Düşük | Daha yüksek |
| Alan Gereksinimi | Daha büyük | Daha Kompakt |
| Muayene Erişilebilirliği | Kolay | Daha Karmaşık |
Doğru 13.8KV OG HV Hava Yalıtımlı Hücre Nasıl Seçilir
Uygun olanı seçme13.8KV OG YG Hava Yalıtımlı Hücrevoltaj değerini eşleştirmekten daha fazlasını içerir. İyi tasarlanmış bir çözüm, uzun vadeli operasyonel güvenilirliği, gelecekteki genişlemeyi ve geçerli elektrik standartlarıyla uyumluluğu desteklemelidir.
Önemli Seçim Faktörleri
- Nominal voltaj, frekans ve sürekli akım gereksinimlerini doğrulayın.
- Maksimum olası kısa devre akımını belirleyin.
- İç ve dış koşullar da dahil olmak üzere kurulum ortamını değerlendirin.
- Uygun bir koruma rölesi konfigürasyonu seçin.
- Gelecekteki besleyici genişletme gereksinimlerini göz önünde bulundurun.
- IEC veya diğer geçerli standartlara uygunluğu doğrulayın.
- Kanıtlanmış mühendislik deneyimine ve kalite kontrolüne sahip bir üretici seçin.
- Satış sonrası teknik desteği ve yedek parça bulunabilirliğini inceleyin.
LUGAO GücüŞebeke trafo merkezlerine, endüstriyel tesislere, yenilenebilir enerji projelerine ve ticari güç dağıtım sistemlerine uyum sağlamak için özelleştirilmiş şalt donanımı konfigürasyonları sunar. Mühendislik ekipleri, koruma şemalarını, bara düzenlerini, ölçüm seçeneklerini, iletişim protokollerini ve muhafaza konfigürasyonlarını proje gereksinimlerine göre uyarlayabilir.
Bakım İçin En İyi Uygulamalar
Maksimum ekipman ömrünü sağlamak ve operasyonel güvenliği sürdürmek için rutin bakım şarttır. Hava yalıtımlı şalt donanımı genellikle birçok alternatif teknolojiye göre daha az bakım gerektirse de, planlı denetimler şiddetle tavsiye edilmektedir.
Önerilen Bakım Kontrol Listesi
- Kabinin temizliğini kontrol edin ve biriken tozu temizleyin.
- Tüm mekanik kilitlemelerin doğru şekilde çalıştığını doğrulayın.
- Vakumlu devre kesicilerin durumunu kontrol edin.
- Gerektiğinde elektrik bağlantılarını sıkın.
- Koruma rölelerini bakım programlarına göre test edin.
- Yalıtım bileşenlerini eskime belirtileri açısından inceleyin.
- Topraklama sürekliliğini doğrulayın.
- Anormal sıcak noktaları belirlemek için termal görüntüleme gerçekleştirin.
- Kestirimci bakım planlaması için denetim verilerini kaydedin.
| Bakım Öğesi | Önerilen Aralık | Amaç |
|---|---|---|
| Görsel Muayene | Aylık | Toz, nem veya fiziksel hasarı tanımlayın |
| Mekanik Çalışma Testi | Her 6 Ayda Bir | Güvenilir anahtarlama performansı sağlayın |
| Röle Koruma Testi | Yıllık | Koruma doğruluğunu doğrulayın |
| Kızılötesi Termal Muayene | Yıllık | Gevşek veya aşırı ısınan bağlantıları tespit edin |
| Kapsamlı Önleyici Bakım | Her 3-5 Yılda Bir | Hizmet ömrünü uzatın ve güvenilirliği artırın |
Neden Daha Fazla Güç Projesi LUGAO Power'ı Seçiyor?
Orta gerilim dağıtım projelerinde ekipman kalitesi, sistem güvenilirliğini, işletme güvenliğini ve uzun vadeli bakım maliyetlerini doğrudan etkiler.LUGAO Gücüdünya çapında kamu hizmetlerinin, endüstriyel tesislerin, yenilenebilir enerji tesislerinin ve altyapı projelerinin zorlu gereksinimlerini karşılamak üzere tasarlanmış güvenilir elektrikli ekipmanlar sunmaya odaklanmaktadır.
- Profesyonel mühendislik ve tasarım yetenekleri
- Sıkı üretim kalite yönetimi
- Güvenilir vakum anahtarlama teknolojisi
- Farklı sektörlere özel çözümler
- Uluslararası standartlara uygunluk
- Sevkiyattan önce kapsamlı fabrika testleri
- Duyarlı teknik danışmanlık ve satış sonrası destek
- Küresel pazarlara hizmet veren kapsamlı ihracat deneyimi
LUGAO Gücü, gelişmiş üretim süreçlerini sıkı kalite denetimiyle birleştirerek müşterilerin elektrik sistemi güvenliğini artırmasına, arıza süresini en aza indirmesine ve yaşam döngüsü işletme maliyetlerini azaltmasına yardımcı olur.
Sıkça Sorulan Sorular
1. 13.8KV OG HV Hava Yalıtımlı Hücrenin öncelikli avantajı nedir?
En büyük avantajı yüksek işletme güvenilirliği, mükemmel güvenlik, çevre dostu hava yalıtımı ve nispeten düşük bakım maliyetlerinin birleşimidir.
2. Hava yalıtımlı şalt sistemi yenilenebilir enerji projelerine uygun mudur?
Evet. Güvenilir orta gerilim dağıtım performansı nedeniyle güneş enerjisi çiftliklerinde, rüzgar enerjisi santrallerinde, pil enerji depolama sistemlerinde ve diğer yenilenebilir enerji kurulumlarında yaygın olarak kullanılmaktadır.
3. Hava yalıtımlı şalt sistemi tipik olarak ne kadar süre çalışabilir?
Doğru kurulum ve önleyici bakım ile modern şalt sistemleri 25-30 yıldan fazla güvenilir hizmet sağlayabilir.
4. Hava yalıtımlı şalt cihazı SF₆ gazı gerektirir mi?
Hayır. Hava yalıtımlı şalt cihazı, yalıtım ortamı olarak ortam havasını kullanarak SF₆ gazı ihtiyacını ortadan kaldırır ve çevresel açıdan daha sürdürülebilir elektrik altyapısını destekler.
5. Şalt donanımı özelleştirilebilir mi?
Evet. Üreticiler gibiLUGAO GücüFarklı proje gereksinimlerini karşılamak için panel düzenlerini, koruma sistemlerini, iletişim arayüzlerini, akım değerlerini, muhafaza yapılandırmalarını ve diğer özellikleri özelleştirebilir.
Çözüm
Elektrik altyapısı daha fazla verimlilik, dijitalleşme ve sürdürülebilirliğe doğru gelişmeye devam ettikçe,13.8KV OG YG Hava Yalıtımlı Hücreorta gerilim güç dağıtımı için güvenilir bir çözüm olmaya devam ediyor. Çevre dostu yalıtım yöntemi, kanıtlanmış operasyonel güvenilirliği, modüler tasarımı ve daha düşük yaşam döngüsü maliyetleri, onu kamu hizmetleri, endüstriyel tesisler, ticari tesisler ve yenilenebilir enerji projeleri için mükemmel bir yatırım haline getiriyor. Güvenilir bir üreticiyi seçmek, ekipmanın hizmet ömrü boyunca tutarlı performans, gelişmiş operasyonel güvenlik ve uzun vadeli değer sağlar.
