Güç dağıtım ağları giderek daha karmaşık hale geldikçe, kamu hizmetleri ve endüstriyel tesisler olağanüstü güvenilirlik, güvenlik, kompaktlık ve bakım gerektirmeyen çalışma sağlayan ekipmanlara ihtiyaç duyuyor.Orta Gerilim SF6 Tam Yalıtımlı Yalıtımlı Elektrik Halkası Ana Ünite Kompakt Şalt Cihazıüstün izolasyon performansı, çevre koruması, işletme güvenliği ve uzun hizmet ömrü nedeniyle modern orta gerilim dağıtım sistemleri için lider çözüm olarak ortaya çıkmıştır.
Lugao Gücügelişmiş sağlarOrta Gerilim SF6 Tam Yalıtımlı Yalıtımlı Elektrik Halkası Ana Ünite Kompakt Şalt Cihazıkentsel trafo merkezleri, endüstriyel tesisler, yenilenebilir enerji projeleri, ticari kompleksler ve kamu dağıtım ağları için tasarlanmış çözümler. Bu kompakt şalt sistemi sistemleri, kurulum alanını ve bakım maliyetlerini azaltırken güç güvenilirliğini artırmaya yardımcı olur.
Bu yazıda SF6 yalıtımlı halka ana ünitelerin nasıl çalıştığını, avantajlarını, teknik özelliklerini, uygulamalarını, seçim kriterlerini ve modern elektrik altyapısında neden vazgeçilmez bir bileşen haline geldiklerini araştırıyoruz.

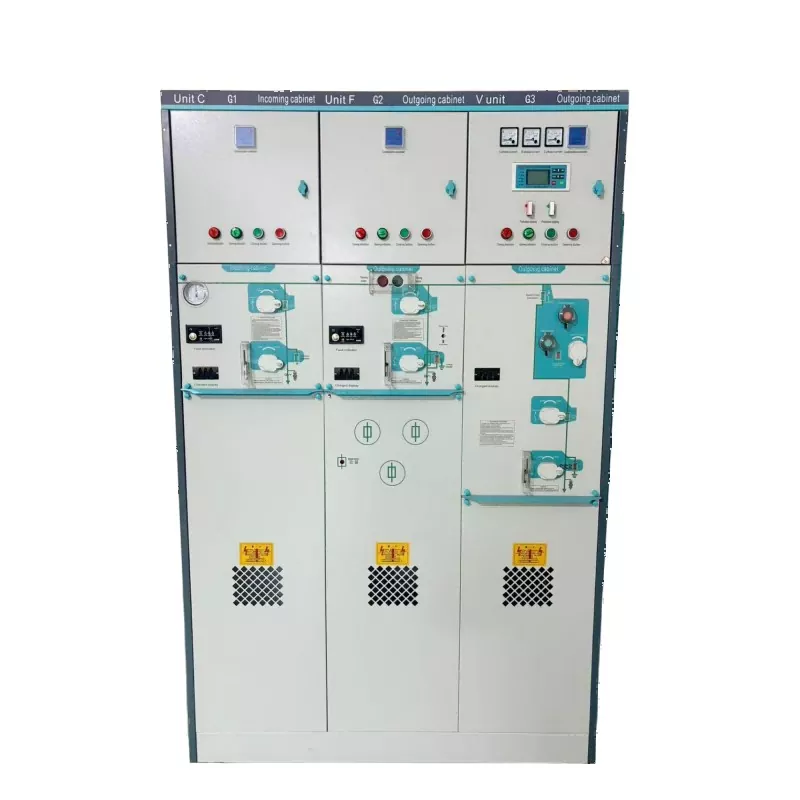

Orta Gerilim SF6 Tamamen Yalıtımlı Kapalı Elektrik Halkalı Ana Ünite Kompakt Şalt Cihazı, güç dağıtım ağlarındaki elektrik devrelerini güvenli bir şekilde kontrol etmek, korumak ve izole etmek için tasarlanmış, fabrikada monte edilen bir orta gerilim dağıtım cihazıdır.
Sistem, yalıtım ortamı ve ark söndürme ortamı olarak kükürt heksaflorür (SF6) gazını kullanır. Tüm canlı bileşenler, dahili ekipmanı nemden, tozdan, kirlilikten, tuz spreyinden ve diğer çevresel kirleticilerden koruyan, kapalı bir paslanmaz çelik tank içine yerleştirilmiştir.
Halka Ana Birimleri (RMU'lar) aşağıdaki alanlarda yaygın olarak kullanılmaktadır:
Orta Gerilim SF6 Tam Yalıtımlı Yalıtımlı Elektrik Halkası Ana Ünite Kompakt Şalt Cihazısistemler, kurulumun kapladığı alanı önemli ölçüde azaltırken son derece güvenilir güç dağıtımı sağlar.
SF6 yalıtımlı bir RMU'nun çalışma prensibi, arıza izolasyonunu ve devre korumasını mümkün kılarken kesintisiz güç dağıtımını sürdürmek etrafında döner.
Normal çalışma koşullarında elektrik, halka şeklinde düzenlenmiş birbirine bağlı besleyiciler üzerinden akar. Bir bölümde bir arıza meydana gelirse, şalt sistemi etkilenmeyen bölümlere güç beslemesini korurken hatalı bölümü hızlı bir şekilde izole edebilir.
Kapalı SF6 gaz odası iki kritik işlevi yerine getirir:
Bu tasarım operasyonel güvenilirliği ve personel güvenliğini önemli ölçüde artırır.
Tamamen yalıtılmış modern bir RMU tipik olarak birkaç entegre bileşenden oluşur:
| Bileşen | İşlev |
|---|---|
| Yük Ayırıcı Anahtarı | Yük koşulları altında anahtarlama işlemlerini gerçekleştirir |
| Devre Kesici | Arıza kesintisi ve koruma sağlar |
| SF6 Gaz Tankı | Yalıtım ve ark söndürme sağlar |
| Bara Sistemi | Gücü bölmeler arasında aktarır |
| Kablo Bölmeleri | Gelen ve giden besleyicileri bağlayın |
| Koruma Röleleri | Anormal çalışma koşullarını tespit edin |
| Topraklama Anahtarı | Güvenli bakım işlemleri sağlar |
| Kontrol Ünitesi | Yerel ve uzaktan çalışmayı mümkün kılar |
Bu bileşenler bir araya gelerek kompakt ancak yüksek verimli bir orta gerilim dağıtım çözümü oluşturur.
Yalıtılmış tasarım, çevre kirliliğinin kritik elektrikli bileşenleri etkilemesini önler. Sonuç olarak ekipman performansı zorlu çalışma koşullarında bile sabit kalır.
Geleneksel şalt sistemleriyle karşılaştırıldığında, SF6 RMU'lar önemli ölçüde daha az kurulum alanı gerektirir, bu da onları yoğun nüfuslu kentsel alanlar için ideal kılar.
Tamamen kapalı gerilimli parçalar, kazara temas risklerini ortadan kaldırır ve operatör güvenliğini artırır.
Tüm ana bileşenler gaz yalıtımlı mahfaza içinde yalıtılmış olduğundan bakım aralıkları büyük ölçüde kısalır.
SF6 gazı, elektriksel performanstan ödün vermeden kompakt ekipman tasarımına olanak tanıyan mükemmel yalıtım özelliklerine sahiptir.
Kaliteli RMU'lar uygun koşullar altında 30 yılı aşkın süre boyunca güvenilir bir şekilde çalışabilir.
Kapalı tank tasarımı, ekipmanı aşağıdakilerden etkili bir şekilde korur:
Spesifikasyonlar proje gereksinimlerine göre değişse de, aşağıdaki tablo modern SF6 Halka Ana Ünitelerinde bulunan ortak parametreleri temsil etmektedir.
| Parametre | Tipik Değer |
|---|---|
| Nominal Gerilim | 12kV / 24kV / 36kV |
| Nominal Frekans | 50Hz / 60Hz |
| Nominal Akım | 630A - 1250A |
| Kısa Devre Kesme Akımı | 20kA - 31,5kA |
| Yalıtım Ortamı | SF6 Gazı |
| Koruma Seviyesi | IP67 veya üstü |
| Mekanik Ömür | 5.000 - 10.000 Operasyon |
| Çalışma Sıcaklığı | -40°C ila +55°C |
Orta Gerilim SF6 Tam Yalıtımlı Yalıtımlı Elektrik Halkalı Ana Ünite Kompakt Şalt Sisteminin çok yönlülüğü, onu birçok endüstri için uygun hale getirir.
Belediye hizmetleri, arazi kullanımını en aza indirirken şebeke güvenilirliğini artırmak için RMU'lara güvenmektedir.
Üretim tesisleri, üretim kesintilerini önlemek için istikrarlı güç dağıtımına ihtiyaç duyar.
Güneş çiftlikleri ve rüzgar enerjisi santralleri, üretim varlıklarını orta gerilim şebekelerine bağlamak için RMU'ları kullanır.
Alışveriş merkezleri, ofis kuleleri ve karma kullanımlı geliştirmeler, kompakt şalt sistemi kurulumlarından yararlanmaktadır.
Demiryolları, havaalanları, limanlar ve metro sistemleri son derece güvenilir orta gerilim güç dağıtımı gerektirir.
Görev açısından kritik tesisler kesintisiz güç dağıtımına bağlı olduğundan RMU'lar ideal bir seçimdir.
| Özellik | SF6 RMU | Hava Yalıtımlı Hücre |
|---|---|---|
| Kurulum Alanı | Çok Kompakt | Büyük Kaplama Alanı |
| Çevresel Direnç | Harika | Ilıman |
| Bakım Sıklığı | Düşük | Daha yüksek |
| Operasyonel Güvenlik | Yüksek | Ilıman |
| Güvenilirlik | Harika | İyi |
| Yaşam Beklentisi | 30+ Yıl | 20-25 Yaş |
| Zorlu Ortamlara Uygunluk | Üstün | Sınırlı |
Güvenilirlik, güvenlik ve alan optimizasyonunun öncelikli olduğu projeler için SF6 yalıtımlı RMU'lar genellikle uzun vadede üstün değer sunar.
Doğru şalt sistemi konfigürasyonunun seçilmesi, birçok önemli faktörün değerlendirilmesini gerektirir.
Dağıtım ağının çalışma voltajına uygun bir sistem seçin.
RMU'nun hem mevcut talebi hem de gelecekteki yük artışını karşılayabileceğinden emin olun.
Kısa devre değerlerinin yerel şebeke gereksinimlerini karşıladığını doğrulayın.
Nem, sıcaklık, rakım ve kirlilik seviyelerini değerlendirin.
Uzaktan izleme ve akıllı şebeke entegrasyonu gereksinimlerini göz önünde bulundurun.
Mümkün olduğunda modüler konfigürasyonları seçerek kurulumu geleceğe hazırlayın.
Küresel elektrik altyapısı sektörü hızla daha akıllı, daha dayanıklı dağıtım ağlarına doğru gelişiyor.
Ortaya çıkan trendler şunları içerir:
Lugao Gücü gibi üreticiler, dünya çapında yeni nesil güç sistemlerini desteklemek için yenilikçi şalt teknolojisine yatırım yapmaya devam ediyor.
SF6 Halka Ana Ünitesi, güvenilir güç sürekliliği sağlarken orta gerilim elektrik şebekelerini güvenli bir şekilde dağıtmak, kontrol etmek ve korumak için tasarlanmıştır.
SF6 gazı, mükemmel yalıtım gücü ve ark söndürme yetenekleri sunarak kompakt ve son derece güvenilir şalt donanımı tasarımlarına olanak tanır.
Yüksek kaliteli RMU'lar, doğru şekilde kurulduğunda ve çalıştırıldığında genellikle 30 yılı aşan hizmet ömrüne ulaşır.
Evet. Yalıtımlı yapıları onları hava koşullarına, neme, toza ve kirliliğe karşı oldukça dayanıklı kılar.
Kesinlikle. Modern RMU'lar uzaktan izlemeyi, otomasyonu, iletişim protokollerini ve akıllı şebeke yönetimi işlevlerini destekler.
Kamu hizmetleri, endüstriyel tesisler, yenilenebilir enerji projeleri, ulaşım sistemleri, ticari binalar ve veri merkezlerinin tümü bu şalt sistemi çözümlerini yaygın olarak kullanmaktadır.
Güvenilir, kompakt ve bakım açısından verimli elektrik altyapısına yönelik artan talep, elektrik altyapısının benimsenmesini teşvik etmeye devam ediyorOrta Gerilim SF6 Tam Yalıtımlı Yalıtımlı Elektrik Halkası Ana Ünite Kompakt Şalt Cihazı. Tamamen yalıtılmış tasarımı, olağanüstü yalıtım performansı, çalışma güvenliği ve çeşitli uygulamalara uyarlanabilirliği, onu modern orta gerilim güç dağıtım ağları için en etkili çözümlerden biri haline getirmektedir.
İster kamu hizmetleri trafo merkezlerinde, endüstriyel tesislerde, yenilenebilir enerji projelerinde, ticari gelişmelerde ister akıllı şebeke uygulamalarında konuşlandırılsın, bu gelişmiş RMU'lar yaşam döngüsü maliyetlerini ve kurulum alanı gereksinimlerini azaltırken sistem güvenilirliğini artırmaya yardımcı olur.
Bir sonraki projeniz için güvenilir bir Orta Gerilim SF6 Tam Yalıtımlı Yalıtımlı Elektrik Halkası Ana Ünite Kompakt Şalt Cihazı çözümü mü arıyorsunuz?Mühendislik ekibi deLugao Gücüvoltaj seviyenize, ağ gereksinimlerinize, çevre koşullarınıza ve gelecekteki genişleme planlarınıza göre ideal konfigürasyonu seçmenize yardımcı olmaya hazırdır.Bize Ulaşınproje ihtiyaçlarınızı görüşmek, uzman teknik rehberlik almak ve uzun vadeli performans, güvenlik ve değer sağlayan özelleştirilmiş bir çözüm elde etmek için bugün.
